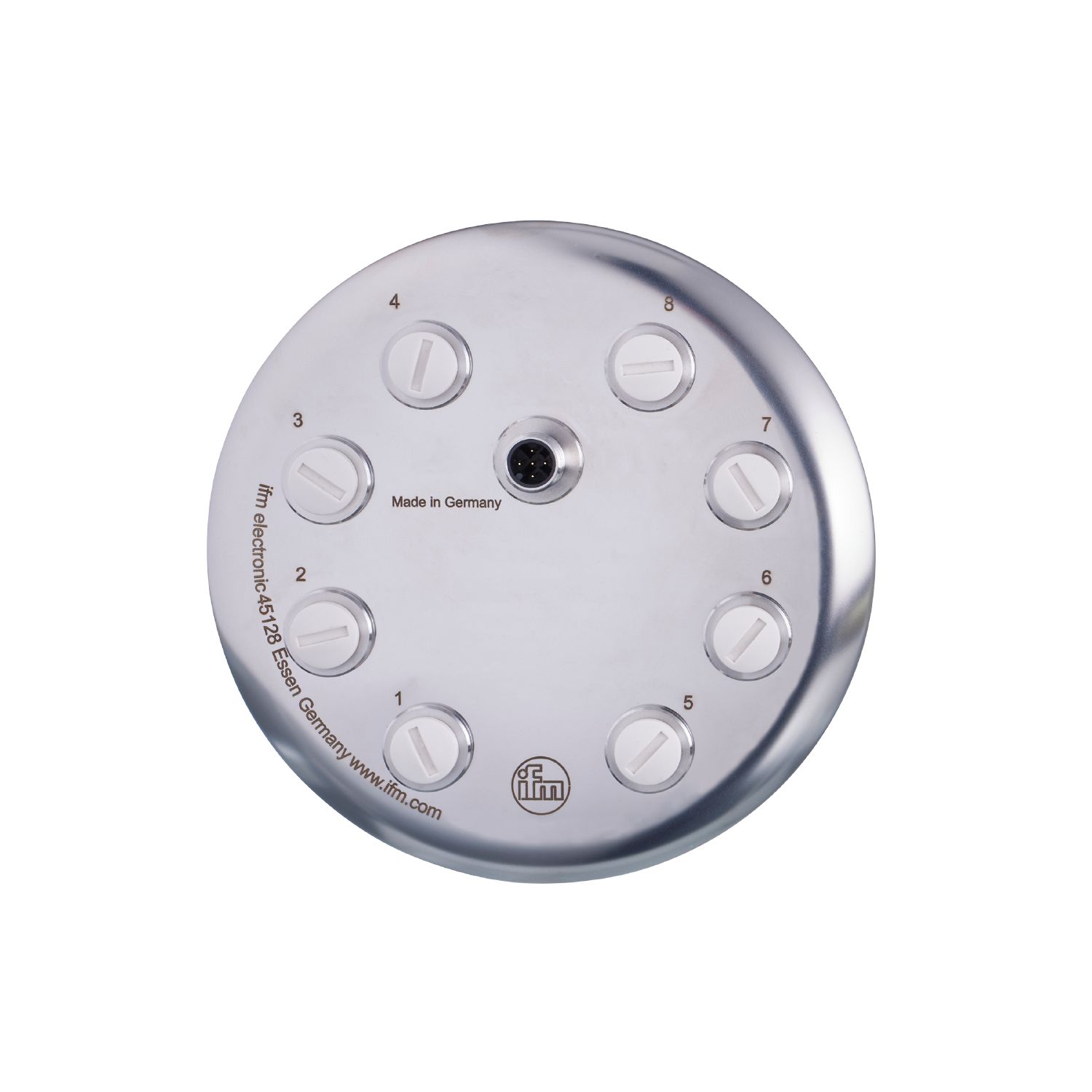

AS-InterfaceProcessLine模块
AC200A
ProcessLine 8 SB II 3D/3G
AS-InterfaceProcessLine模块
AC200A
ProcessLine 8 SB II 3D/3G
应用
| 应用 | AS-i ATEX模块 |
|---|
电气数据
| 工作电压 [V] | 26.5...31.6 DC |
|---|---|
| 每个模块/插槽最大电流负载 [A] | 2; (AS-i: 2 A; AUX: 2 A) |
| 当前负载总数最大值 [A] | 2 |
| 附加电源 [V] | 20...30 DC; (AUX) |
工作条件
| 环境温度 [°C] | -15...60 |
|---|---|
| 存储温度 [°C] | -15...70 |
| 允许最大的相对空气湿度 [%] | 90; (非凝结) |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 67; (如果该产品在易爆区域外使用: IP 68, IP 69K) |
| 污染度 | 2 |
认证/测试
| ATEX标记 |
|
||||
|---|---|---|---|---|---|
|
|
|||||
| EMC电磁兼容 |
|
机械技术数据
| 重量 [g] | 630.1 |
|---|---|
| 尺寸 [mm] | Ø 137.3 / L = 80 |
| 原材料 | 外壳: 特种钢; O形环: EPDM; 保护盖: PP |
| 密封材料 | EPDM |
电气连接
| 模块连接 | M12 |
|---|
附件
| 供货范围 |
|
|
|---|---|---|
| 附件(可选) |
|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接插件: 1 x M12; 译码: A; 密封圈: EPDM |
电气连接 - 插座
| 接插件: 8 x M12; 译码: A; 密封圈: EPDM |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — ZH-CN — AC200A — 21.03.2023 —
AC200A –
ProcessLine 8 SB II 3D/3G
电气连接 - 插头
- 1
- AS-i+
- 2
- 0 V
- 3
- AS-i -
- 4
- +24 V
- 5
- FE
接插件: 1 x M12; 译码: A; 密封圈: EPDM
电气连接 - 插座
- 1
- AS-i+
- 2
- 0 V
- 3
- AS-i -
- 4
- +24 V
- 5
- FE
接插件: 8 x M12; 译码: A; 密封圈: EPDM
