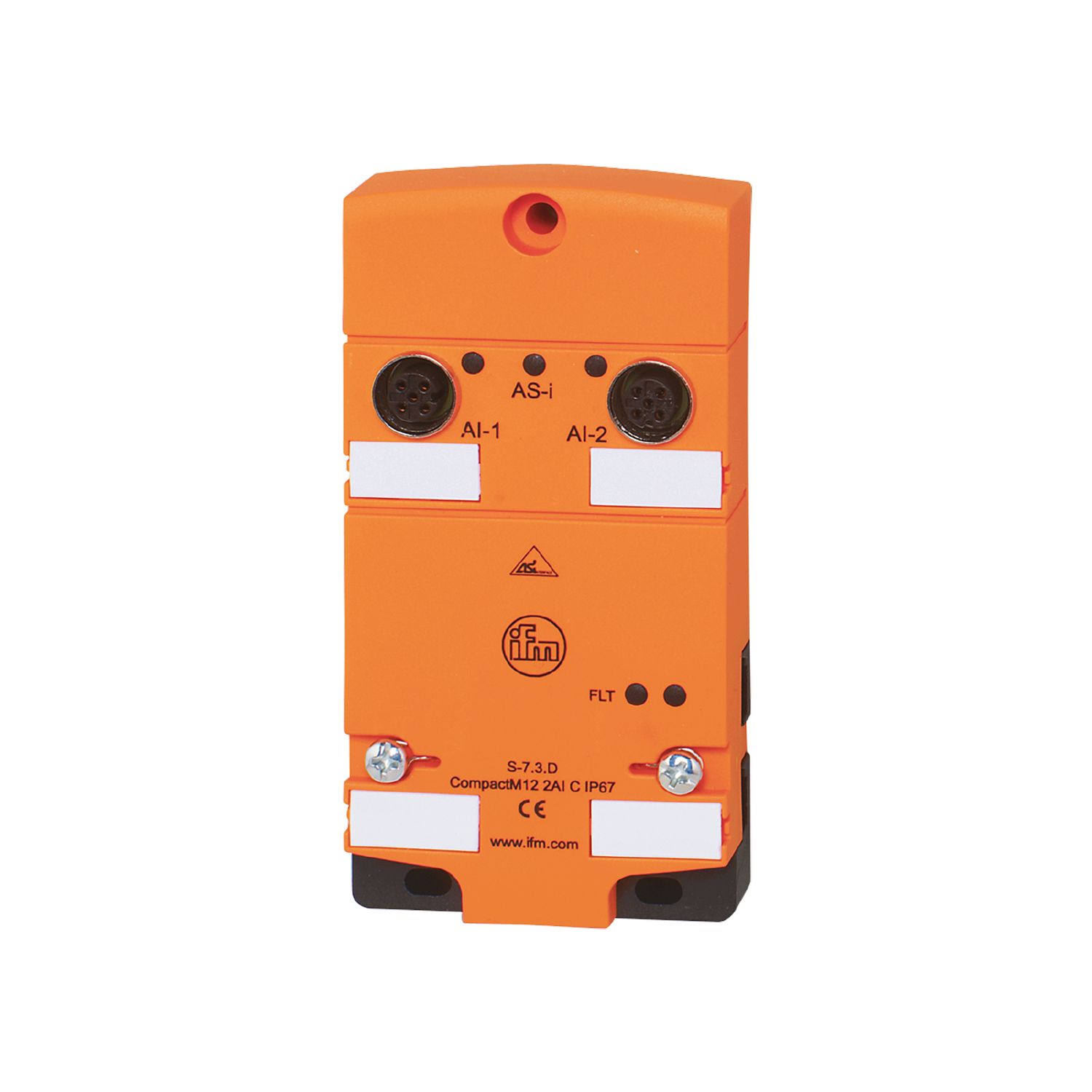

AS-Interface CompactLine模块
AC2402
CompactM12 2 AI C V4A
AS-Interface CompactLine模块
AC2402
CompactM12 2 AI C V4A
- 易于安装和布线
- 完全密封造就高耐冲击和振动
- 高可见度的明亮 LED,显示功能和错误
- 高防护等级,适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
应用
应用 | 现场安装 |
---|
电气数据
工作电压 [V] | 26.5...31.6 DC |
---|---|
AS-i电流损耗最大值 [mA] | 250 |
反相保护 | 有 |
总的输入/输出
输入和输出总数 | 模拟量输入数: 2 |
---|
输入
输入电流负载最大值 [mA] | 200 |
---|---|
模拟量输入数 | 2; (Anschluss von 2- und 3-Draht-Sensoren) |
模拟输入(电流) [mA] | 4...20 |
工作条件
环境温度 [°C] | -25...80 |
---|---|
存储温度 [°C] | -25...80 |
允许最大的相对空气湿度 [%] | 90; (非凝结) |
海拔高度最大值 [m] | 2000 |
外壳防护等级 | IP 67; (如果使用扁平电缆时 E7400x / E7401x) |
认证/测试
EMC电磁兼容 |
|
||||||
---|---|---|---|---|---|---|---|
MTTF [年] | 167 | ||||||
UL认证 |
|
AS-i分类
AS-i版本 | 2.11; 3.0 |
---|---|
AS-i编址 | 红外编址 |
扩展寻址模式 | 否 |
AS-i主站配置文件 | M3; M4 |
AS-i Profil | S-7.3.D |
AS-i I/O配置 [hex] | 7 |
AS-i ID代码 [hex] | 3.D |
AS-i认证 | 99101 |
机械技术数据
重量 [g] | 275.5 |
---|---|
安装方式 | AS-i扁平电缆连接 |
原材料 | PA; 插座: 不锈钢(1.4404 / 316L); 下部模块螺纹套:: 不锈钢(1.4404 / 316L); 下部模块螺纹: 不锈钢(1.4578 / 316Cu); 穿刺触点: CuSn6 镀镍及镀锡的 |
显示器/操作件
显示 |
|
---|
电气连接
模块连接 | 扁形电缆 |
---|
附件
附件(可选) |
|
---|
注释
注释 |
|
|||
---|---|---|---|---|
包装单位 | 1 件 |
电气连接
接插件: M12; 译码: A |
