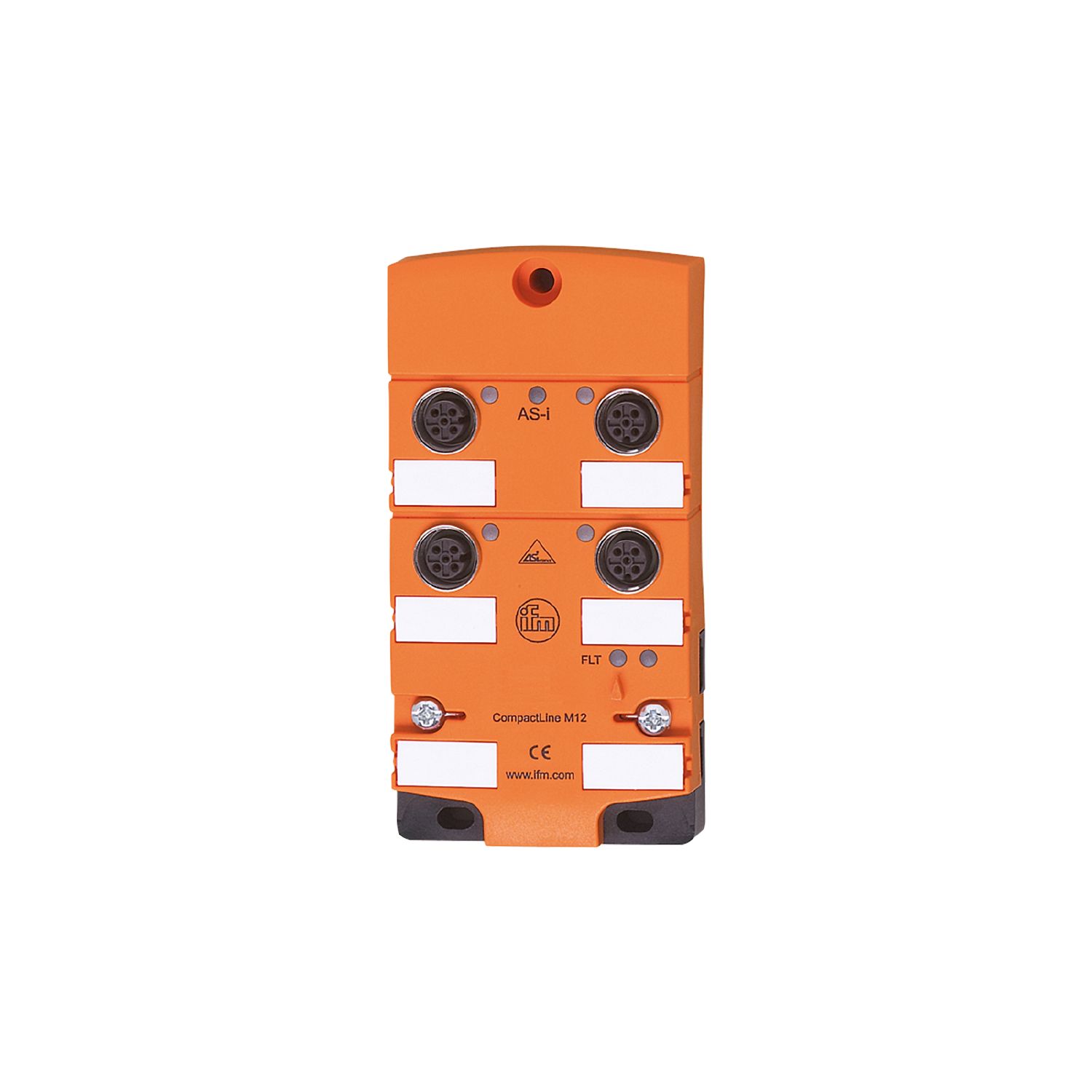

AS-Interface CompactLine模块
AC2453
CompactM12 4 SB V4A
AS-Interface CompactLine模块
AC2453
CompactM12 4 SB V4A
- 易于安装和布线
- 完全密封造就高耐冲击和振动
- 高可见度的明亮 LED,显示功能和错误
- 高防护等级,适应严苛工业环境的需求
- 用于连接传感器和执行器的 M12 连接器坚固耐用
应用
应用 | 现场安装 |
---|
电气数据
工作电压 [V] | 26.5...31.6 DC |
---|---|
AS-i电流损耗最大值 [mA] | 2000 |
当前负载总数最大值 [A] | 4 |
附加电源 [V] | 20...30 DC; (AUX) |
其他电源的最大电流消耗 [mA] | 2000; (AUX) |
工作条件
环境温度 [°C] | -25...80 |
---|---|
存储温度 [°C] | -25...80 |
允许最大的相对空气湿度 [%] | 90; (非凝结) |
海拔高度最大值 [m] | 2000 |
外壳防护等级 | IP 67; (如果使用扁平电缆时 E7400x / E7401x) |
认证/测试
EMC电磁兼容 |
|
||||||
---|---|---|---|---|---|---|---|
UL认证 |
|
机械技术数据
重量 [g] | 272 |
---|---|
安装方式 | AS-i扁平电缆连接 |
尺寸 [mm] | 118.2 x 60 x 27 |
原材料 | PA 6.6; 插座: 不锈钢(1.4404 / 316L); 下部模块螺纹套:: 不锈钢(1.4404 / 316L); O形环: EPDM; 穿刺触点: CuSn6 镀镍及镀锡的; 螺栓 不锈钢(1.4578 / 316Cu) |
电气连接
模块连接 | 扁形电缆 |
---|
附件
附件(可选) |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接
接插件: M12; 译码: A |
