IO-Link温度模块
AL2284

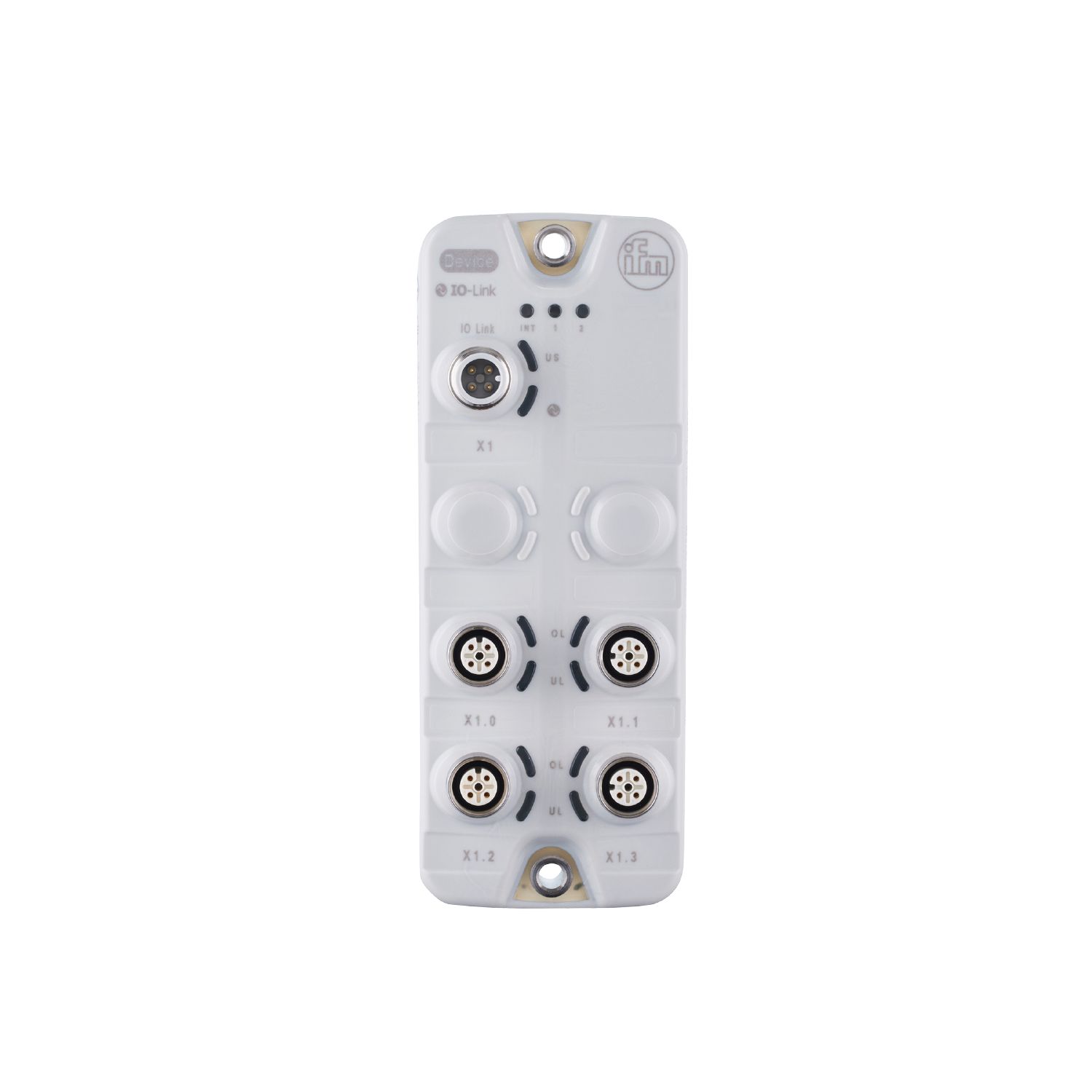

IOL MOD 4xTEMP IP69K
电气数据
| 工作电压 [V] | 18...30 DC |
|---|---|
| 电流损耗 [mA] | < 200; (US) |
| 防护等级 | III |
总的输入/输出
| 输入和输出总数 | 模拟量输入数: 4 |
|---|
输入
| 模拟量输入数 | 4; (PT100: 连接2线制、3线制和4线制传感器; PT1000: 连接2线制、3线制和4线制传感器, TCK, TJK) |
|---|---|
| 精密模拟输入 [%] | ± 0,3 |
| 模拟量输入 |
|
||||||
|---|---|---|---|---|---|---|---|
| 模拟量输入 |
|
||||||
| 模拟量输入 |
|
接口
| 通信接口 | IO-Link | ||||
|---|---|---|---|---|---|
| SDCI标准 | IEC 61131-9 | ||||
| 传递类型 | COM3 (230,4 kBaud) | ||||
| IO-Link revision | 1.1.3 | ||||
| SIO模式 | 否 | ||||
| 必需的mater port type | A | ||||
| 处理周期最小值 [ms] | 4 | ||||
| 支持的DeviceID |
|
工作条件
| 环境温度 [°C] | -25...60 | ||||
|---|---|---|---|---|---|
| 存储温度 [°C] | -25...70 | ||||
| 允许最大的相对空气湿度 [%] | 75; (5...75) | ||||
| 海拔高度最大值 [m] | 2000 | ||||
| 外壳防护等级 | IP 65; IP 67; IP 69K; (运行带不锈钢保护盖: IP 69K) | ||||
| 防护等级（NEMA 250） | 6P | ||||
| 污染度 | 2 | ||||
| 化学介质 |
|
认证/测试
| EMC电磁兼容 |
|
||||||
|---|---|---|---|---|---|---|---|
| 抗冲击 |
|
||||||
| 抗震 |
|
机械技术数据
| 重量 [g] | 283.8 |
|---|---|
| 原材料 | 外壳: PA 灰色; 插座: 不锈钢(1.4404 / 316L) |
| 密封材料 | EPDM |
显示器/操作件
| 显示 |
|
|---|
附件
| 附件(可选) |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - IO-Link
| X1 | 接插件: 1 x M12; 译码: A |
|---|
电气连接 - 输入
| X1.0...X1.3 | 接插件: 4 x M12; 译码: A; 密封圈: EPDM |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AL2284-00 — 18.04.2024 —
AL2284 –
IOL MOD 4xTEMP IP69K
- 根据版本不同，某些LED不活动
电气连接 - IO-Link
X1
- 1
- L+ (US)
- 2
- 不接线
- 3
- L- (US)
- 4
- IO-Link
接插件: 1 x M12; 译码: A
电气连接 - 输入
X1.0...X1.3
- 1
- R+: PT100 / PT1000
- 2
- MP+: TCK / TCJ / PT100 / PT1000
- 3
- R-: PT100 / PT1000
- 4
- MP-: TCK / TCJ / PT100 / PT1000
- 5
- FE
接插件: 4 x M12; 译码: A; 密封圈: EPDM
