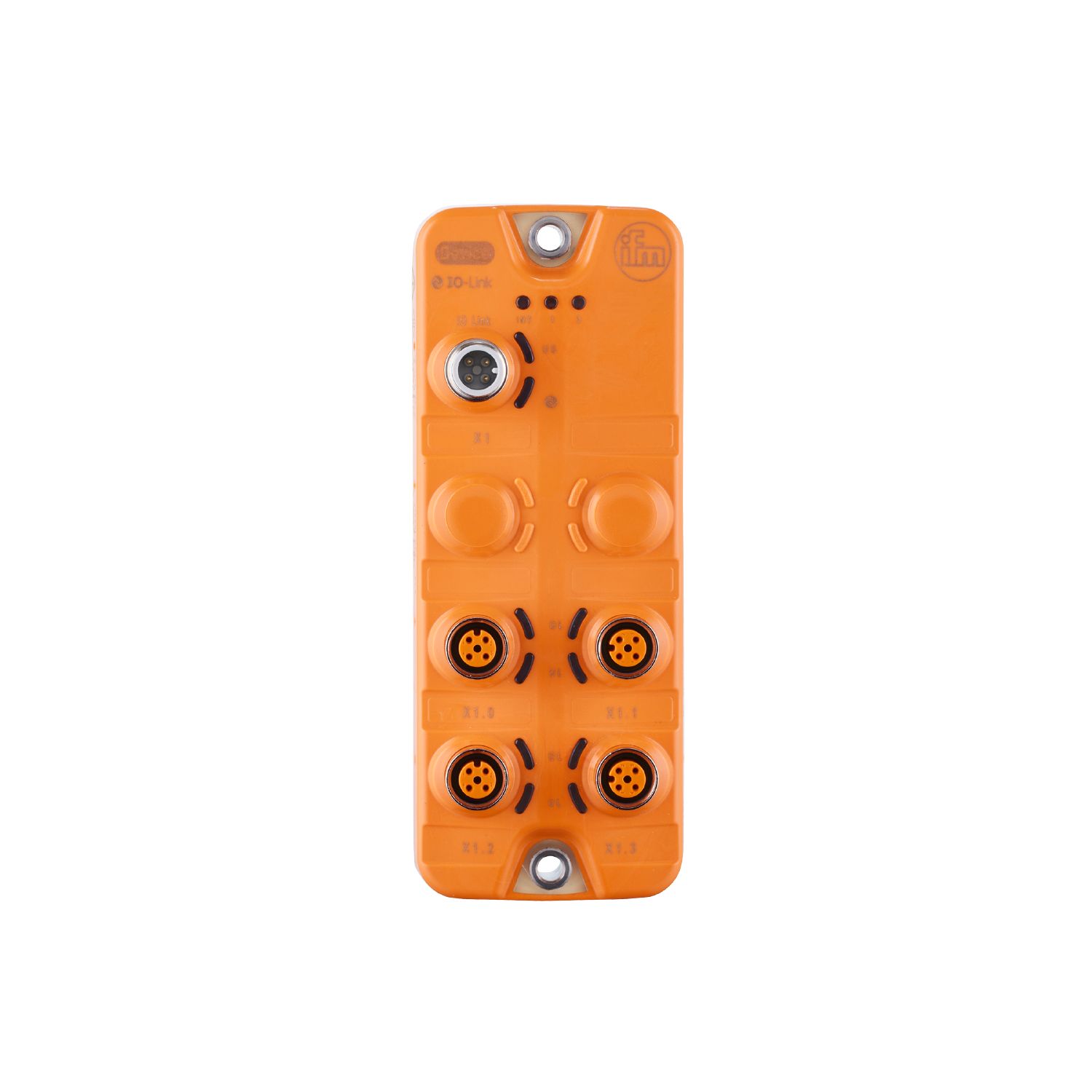

IO-Link温度模块
AL2384
IOL MOD 4xTEMP IP67
电气数据
工作电压 [V] | 18...30 DC |
---|---|
电流损耗 [mA] | < 200; (US) |
防护等级 | III |
总的输入/输出
输入和输出总数 | 模拟量输入数: 4 |
---|
输入
模拟量输入数 | 4; (PT100: 连接2线制、3线制和4线制传感器; PT1000: 连接2线制、3线制和4线制传感器, TCK, TJK) |
---|---|
精密模拟输入 [%] | ± 0,3 |
模拟量输入 |
|
||||||
---|---|---|---|---|---|---|---|
模拟量输入 |
|
||||||
模拟量输入 |
|
接口
通信接口 | IO-Link | ||||
---|---|---|---|---|---|
SDCI标准 | IEC 61131-9 | ||||
传递类型 | COM3 (230,4 kBaud) | ||||
IO-Link revision | 1.1.3 | ||||
SIO模式 | 否 | ||||
必需的mater port type | A | ||||
处理周期最小值 [ms] | 4 | ||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -25...60 | ||||
---|---|---|---|---|---|
存储温度 [°C] | -25...70 | ||||
允许最大的相对空气湿度 [%] | 90 | ||||
海拔高度最大值 [m] | 2000 | ||||
外壳防护等级 | IP 65; IP 67 | ||||
防护等级(NEMA 250) | 6P | ||||
污染度 | 2 | ||||
化学介质 |
|
认证/测试
EMC电磁兼容 |
|
||||||
---|---|---|---|---|---|---|---|
抗冲击 |
|
||||||
抗震 |
|
机械技术数据
重量 [g] | 347.051 |
---|---|
原材料 | 外壳: PA 桔黄色; 插座: 黄铜 镀镍的 |
密封材料 | FKM |
显示器/操作件
显示 |
|
---|
附件
附件(可选) |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接 - IO-Link
X1 | 接插件: 1 x M12; 译码: A |
---|
电气连接 - 输入
X1.0...X1.3 | 接插件: 4 x M12; 译码: A; 密封圈: FKM |
---|
