IO-Link输入/输出模块

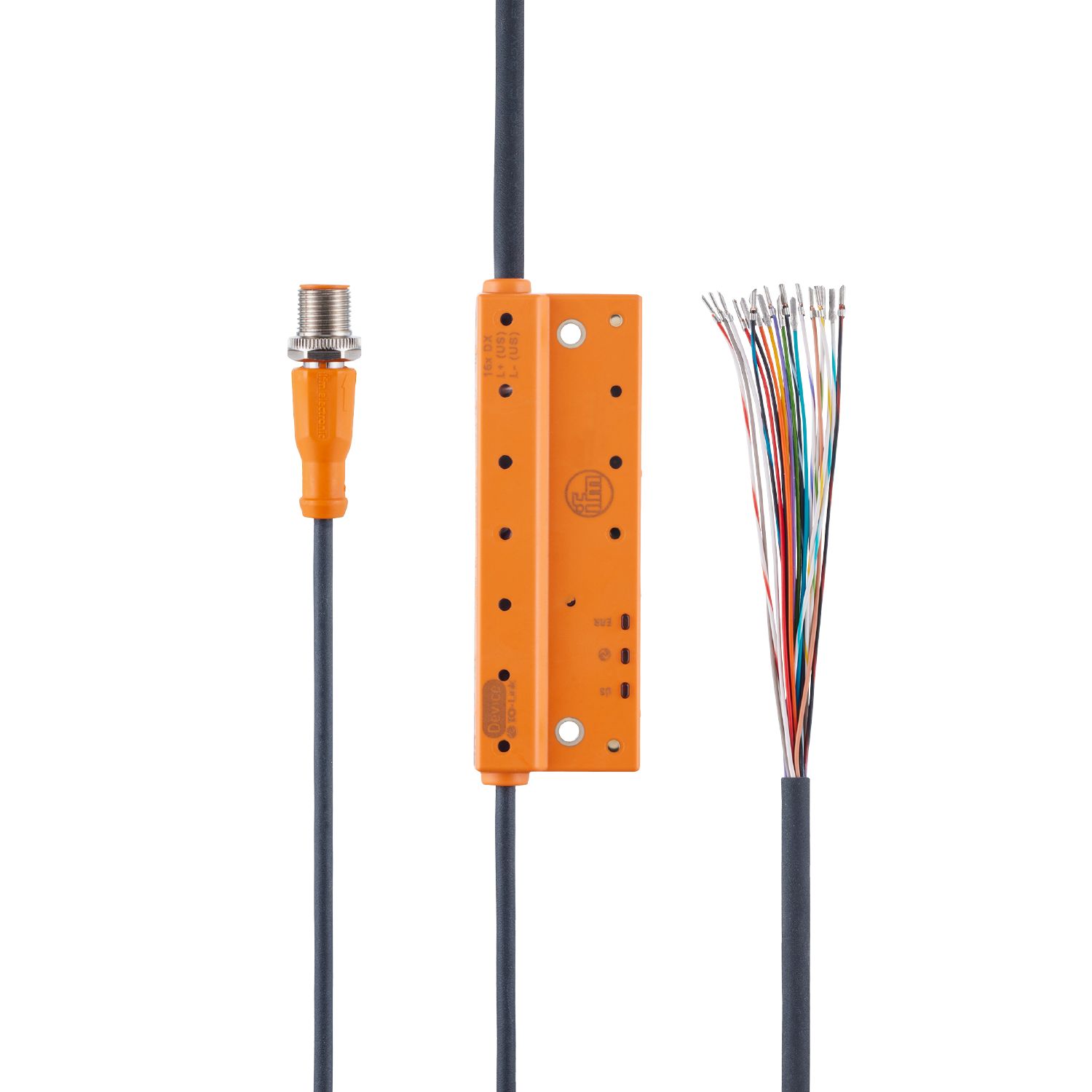

AL5021
IOL MOD 16xDX A 001 000 IP67
应用
| 特殊的性能 | 无卤素; 镀金触点 |
|---|
电气数据
| 工作电压 [V] | 18...30 DC |
|---|---|
| 电流损耗 [mA] | 50...1050; (US) |
| 防护等级 | III |
总的输入/输出
| 输入和输出总数 | 16 |
|---|---|
| 输入和输出总数 | 数字输入数: 16; 数字输出数量: 16 |
输入
| 数字输入数 | 16; (可设定参数) |
|---|---|
| 数字输入输入电路 | PNP |
| 输入传感器电源 | US |
| 电源 [V] | 18...30 |
输出
| 数字输出数量 | 16; (可设定参数) |
|---|---|
| 最大输出负载总电流 [A] | 1 |
| 短路保护 | 有 |
| 执行器电源输出 | US |
接口
| 通信接口 | IO-Link | ||||
|---|---|---|---|---|---|
| SDCI标准 | IEC 61131-9 | ||||
| 传递类型 | COM3 (230,4 kBaud) | ||||
| IO-Link revision | 1.1 | ||||
| SIO模式 | 否 | ||||
| 必需的mater port type | A | ||||
| 处理周期最小值 [ms] | 1 | ||||
| 支持的DeviceID |
|
||||
| 注释 |
|
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 存储温度 [°C] | -25...70 |
| 允许最大的相对空气湿度 [%] | 90 |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| 抗冲击 |
|
||||||||
| 抗震 |
|
机械技术数据
| 重量 [g] | 233 |
|---|---|
| 尺寸 [mm] | 107 x 35.4 x 15.1 |
| 原材料 | 外壳: PA 桔黄色 |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接 - IO-Link
| X1 | 电缆: 2 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 3 x 0.34 mm² (42 x Ø 0.1 mm ) |
|---|---|
| X1 | 接插件: 1 x M12, 直型; 译码: A; 成型体: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm |
电气连接 - 输入/输出
| 接口 | 电缆: 1.5 m, PUR, 无卤素, 黑色, Ø 6.0 mm; 18 x 0.25 mm² (32 x Ø 0.1 mm ) |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — AL5021-00 — 23.04.2024 —
AL5021 –
IOL MOD 16xDX A 001 000 IP67
电气连接 - IO-Link
电缆: 2 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 3 x 0.34 mm² (42 x Ø 0.1 mm )
X1
- 1
- L+ (US)
- 3
- L- (US)
- 4
- IO-Link
接插件: 1 x M12, 直型; 译码: A; 成型体: 黄铜, 镀镍的; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
电气连接 - 输入/输出
电缆: 1.5 m, PUR, 无卤素, 黑色, Ø 6.0 mm; 18 x 0.25 mm² (32 x Ø 0.1 mm )
接口
- 芯线颜色 :
- RD =
- 红色
- BU =
- 蓝色
- WH =
- 白色
- GY =
- 灰色
- BN =
- 棕色
- GN =
- 绿色
- YE =
- 黄色
- BK=
- 黑色
- OG=
- 桔黄色
- VT=
- 紫色
X1.0...X1.17
- 1-16
- IO-Link
- 17
- L+ (US)
- 18
- L- (US)
