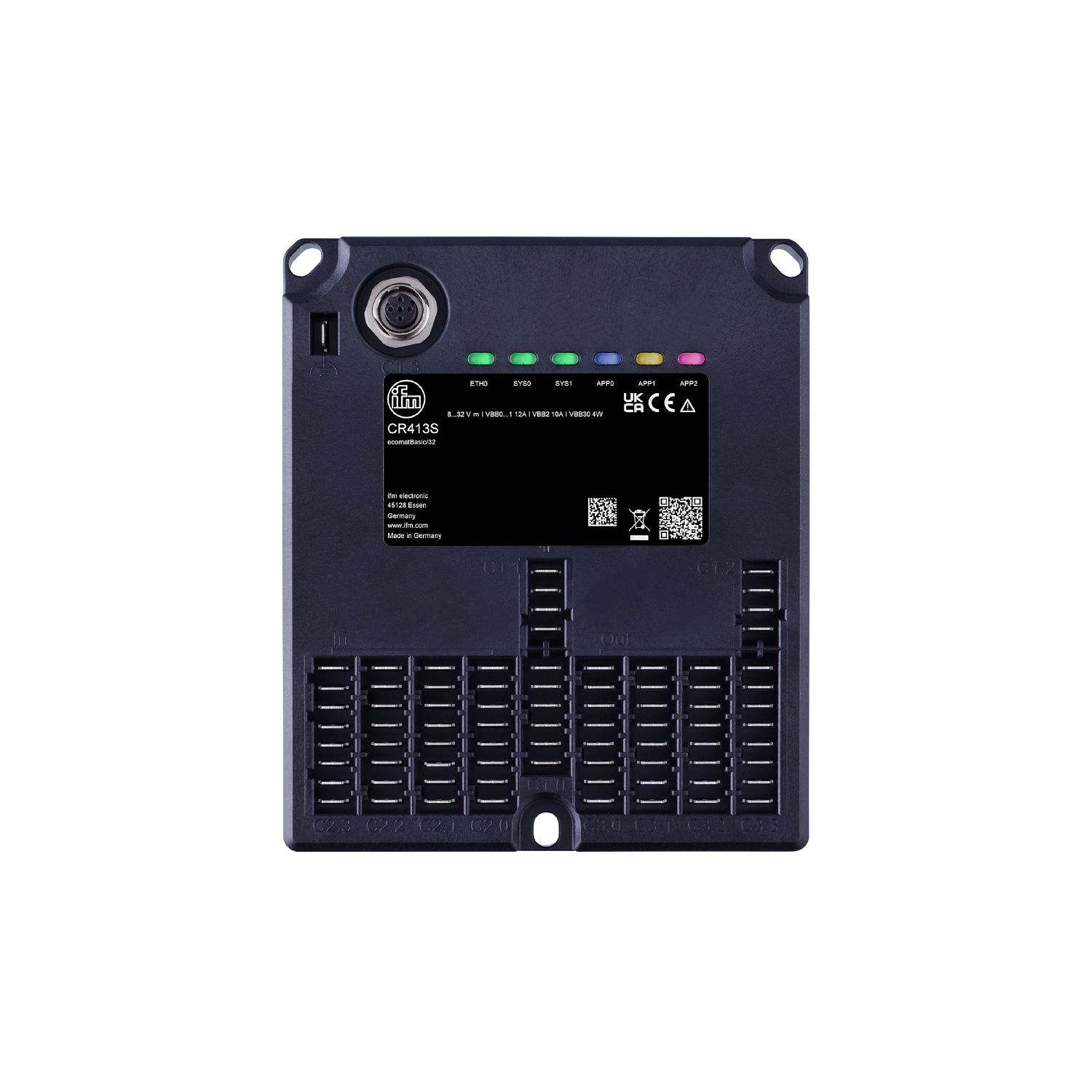

数字量输入, 频率信号 (IN FREQUENCY-B)
数量 |
|
插头 C2.0 |
IN0400, IN0401 |
IN0500, IN0501 |
|
频率输入 |
功能类型 |
频率, 周期时间 |
软件模式 |
IN_PERIOD_RATIO_CSO |
|
IN_PERIOD_RATIO_CSI |
输入范围 [V] |
0...32 |
频率 [Hz] |
0,01...5000 |
开关级别高 [V] |
> 70 % VBB30 |
开关级别低 [V] |
< 30 % VBB30 |
输入电阻 [Ω] |
10000 |
精确度 |
± 10 µs |
|
频率输入 |
功能类型 |
频率, 周期时间 |
软件模式 |
IN_PERIOD_RATIO_US_CSO |
|
IN_PERIOD_RATIO_US_CSI |
输入范围 [V] |
0...32 |
频率 [Hz] |
0,1...5000 |
开关级别高 [V] |
> 70 % VBB30 |
开关级别低 [V] |
< 30 % VBB30 |
输入电阻 [Ω] |
10000 |
精确度 |
± 10 µs |
|
频率输入 |
功能类型 |
频率, 周期时间 |
软件模式 |
IN_FREQUENCY_CSO |
|
IN_FREQUENCY_CSI |
输入范围 [V] |
0...32 |
频率 [Hz] |
0,5...30000 |
开关级别高 [V] |
> 70 % VBB30 |
开关级别低 [V] |
< 30 % VBB30 |
输入电阻 [Ω] |
10000 |
精确度 |
± 10 µs |
|
频率输入 |
功能类型 |
脉冲 |
软件模式 |
IN_COUNT_CSO |
|
IN_COUNT_CSI |
输入范围 [V] |
0...32 |
频率 [Hz] |
0...30000 |
开关级别高 [V] |
> 70 % VBB30 |
开关级别低 [V] |
< 30 % VBB30 |
输入电阻 [Ω] |
10000 |
精确度 |
± 10 µs |
|
频率输入 |
功能类型 |
脉冲, 增量式 |
软件模式 |
IN_INC_ENCODER_CSO |
|
IN_INC_ENCODER_CSI |
输入范围 [V] |
0...32 |
频率 [Hz] |
0...5000 |
开关级别高 [V] |
> 70 % VBB30 |
开关级别低 [V] |
< 30 % VBB30 |
输入电阻 [Ω] |
10000 |
精确度 |
± 10 µs |
|
频率输入 |
功能类型 |
相 |
软件模式 |
IN_PHASE_CSO |
|
IN_PHASE_CSI |
输入范围 [V] |
0...32 |
频率 [Hz] |
0,0625...5000 |
开关级别高 [V] |
> 70 % VBB30 |
开关级别低 [V] |
< 30 % VBB30 |
输入电阻 [Ω] |
10000 |
精确度 |
± 10 µs |
|
模拟量输入 |
功能类型 |
电压 |
软件模式 |
IN_VOLTAGE_10 |
输入范围 [V] |
0...10 |
输入电阻 [Ω] |
87600 |
分辨率 |
12 Bit |
精确度 |
± 100 mV |
输入频率 [Hz] |
< 330 |
诊断电平低 |
0 V; (可设定参数) |
诊断电平高 |
10 V; (可设定参数) |
|
数字量输入 |
功能类型 |
二位输出, High-Side |
软件模式 |
IN_DIGITAL_CSO |
输入范围 [V] |
0...32 |
开关级别高 [V] |
> 65 % VBB30; (可设定参数) |
开关级别低 [V] |
< 25 % VBB30; (可设定参数) |
分辨率 |
12 Bit |
精确度 |
± 960 mV |
输入频率 [Hz] |
< 330 |
输入电阻 [Ω] |
10000 |
诊断电平低 |
0 % VBB30; (可设定参数) |
诊断电平高 |
100 % VBB30; (可设定参数) |
|
数字量输入 |
功能类型 |
二位输出, 低电平侧 |
软件模式 |
IN_DIGITAL_CSI |
|
IN_DIGITAL_CSI_NAMUR |
|
IN_DIGITAL_CSI_BLANKING |
输入范围 [V] |
0...32 |
开关级别高 [V] |
> 70 % VBB30; (可设定参数) |
开关级别低 [V] |
< 30 % VBB30; (可设定参数) |
分辨率 |
12 Bit |
精确度 |
± 320 mV |
输入频率 [Hz] |
< 330 |
输入电阻 [Ω] |
10000 |
诊断电平低 |
0 % VBB30; (可设定参数) |
诊断电平高 |
400 % VBB30; (可设定参数) |
|
多功能输入, 模拟 / 数字 (IN MULTIFUNCTION-A)
数量 |
|
插头 C2.2 |
IN0000, IN0001 |
IN0100, IN0101 |
|
插头 C2.3 |
IN0600, IN0601 |
IN0700, IN0701 |
|
模拟量输入 |
功能类型 |
电流 |
软件模式 |
IN_CURRENT_CSI |
输入范围 [mA] |
0...20 |
输入电阻 [Ω] |
298 |
分辨率 |
12 Bit |
精确度 |
± 345 µA |
输入频率 [Hz] |
< 330 |
诊断电平低 |
0 mA; (可设定参数) |
诊断电平高 |
20 mA; (可设定参数) |
|
模拟量输入 |
功能类型 |
电压 |
软件模式 |
IN_VOLTAGE_10 |
输入范围 [V] |
0...10 |
输入电阻 [Ω] |
67600 |
分辨率 |
12 Bit |
精确度 |
± 100 mV |
输入频率 [Hz] |
< 330 |
诊断电平低 |
0 V; (可设定参数) |
诊断电平高 |
10 V; (可设定参数) |
|
模拟量输入 |
功能类型 |
电压 |
软件模式 |
IN_VOLTAGE_32 |
输入范围 [V] |
0...32 |
输入电阻 [Ω] |
51000 |
分辨率 |
12 Bit |
精确度 |
± 320 mV |
输入频率 [Hz] |
< 330 |
诊断电平低 |
0 V; (可设定参数) |
诊断电平高 |
32 V; (可设定参数) |
|
模拟量输入 |
功能类型 |
电压, 按比例的 |
软件模式 |
IN_VOLTAGE_RATIO |
输入范围 [V] |
0...1000 ‰ VBB30 |
输入电阻 [Ω] |
51000 |
分辨率 |
12 Bit |
精确度 |
± 100 mV |
输入频率 [Hz] |
< 330 |
诊断电平低 |
0 ‰; (可设定参数) |
诊断电平高 |
1000 ‰; (可设定参数) |
|
数字量输入 |
功能类型 |
二位输出, 低电平侧 |
软件模式 |
IN_DIGITAL_CSI |
输入范围 [V] |
0...32 |
开关级别高 [V] |
> 70 % VBB30 (可设定参数) |
开关级别低 [V] |
< 30 % VBB30 (可设定参数) |
分辨率 |
12 Bit |
精确度 |
± 320 mV |
输入频率 [Hz] |
< 330 |
输入电阻 [Ω] |
9500 |
诊断电平低 |
1 V; (可设定参数) |
诊断电平高 |
400 % VBB30; (可设定参数) |
|
数字量/电阻输入 (IN RESISTOR-A)
数量 |
|
插头 C2.1 |
IN0200, IN0201 |
IN0300, IN0301 |
|
数字量输入 |
功能类型 |
二位输出, 低电平侧 |
软件模式 |
IN_DIGITAL_CSI |
输入范围 [V] |
0...32 |
开关级别高 [V] |
> 70 % VBB30 (可设定参数) |
开关级别低 [V] |
< 30 % VBB30 (可设定参数) |
分辨率 |
12 Bit |
精确度 |
± 320 mV |
输入频率 [Hz] |
< 330 |
输入电阻 [Ω] |
3200 |
诊断电平低 |
0 % VBB30; (可设定参数) |
诊断电平高 |
400 % VBB30; (可设定参数) |
|
数字量输入 |
功能类型 |
二位输出, 低电平侧 |
软件模式 |
IN_DIGITAL_CSI_NAMUR |
输入范围 [V] |
0...32 |
开关级别高 [V] |
> 70 % VBB30 (可设定参数) |
开关级别低 [V] |
< 30 % VBB30 (可设定参数) |
分辨率 |
12 Bit |
精确度 |
± 320 mV |
输入频率 [Hz] |
< 330 |
输入电阻 [Ω] |
3200 |
诊断电平低 |
0 % VBB30; (可设定参数) |
诊断电平高 |
400 % VBB30; (可设定参数) |
|
电阻输入 |
功能类型 |
二位输出, 高电平侧 |
软件模式 |
IN_RESISTOR |
输入范围 [Ω] |
16...30000 |
测量电流 [mA] |
< 2,0 |
分辨率 |
12 Bit |
精确度 |
16...3000 Ω: ± 60 Ω |
|
3000...15000 Ω: ± 750 Ω |
|
15000...30000 Ω: ± 3000 Ω |
诊断电平低 |
0 Ω; (可设定参数) |
诊断电平高 |
30000 Ω; (可设定参数) |
|
