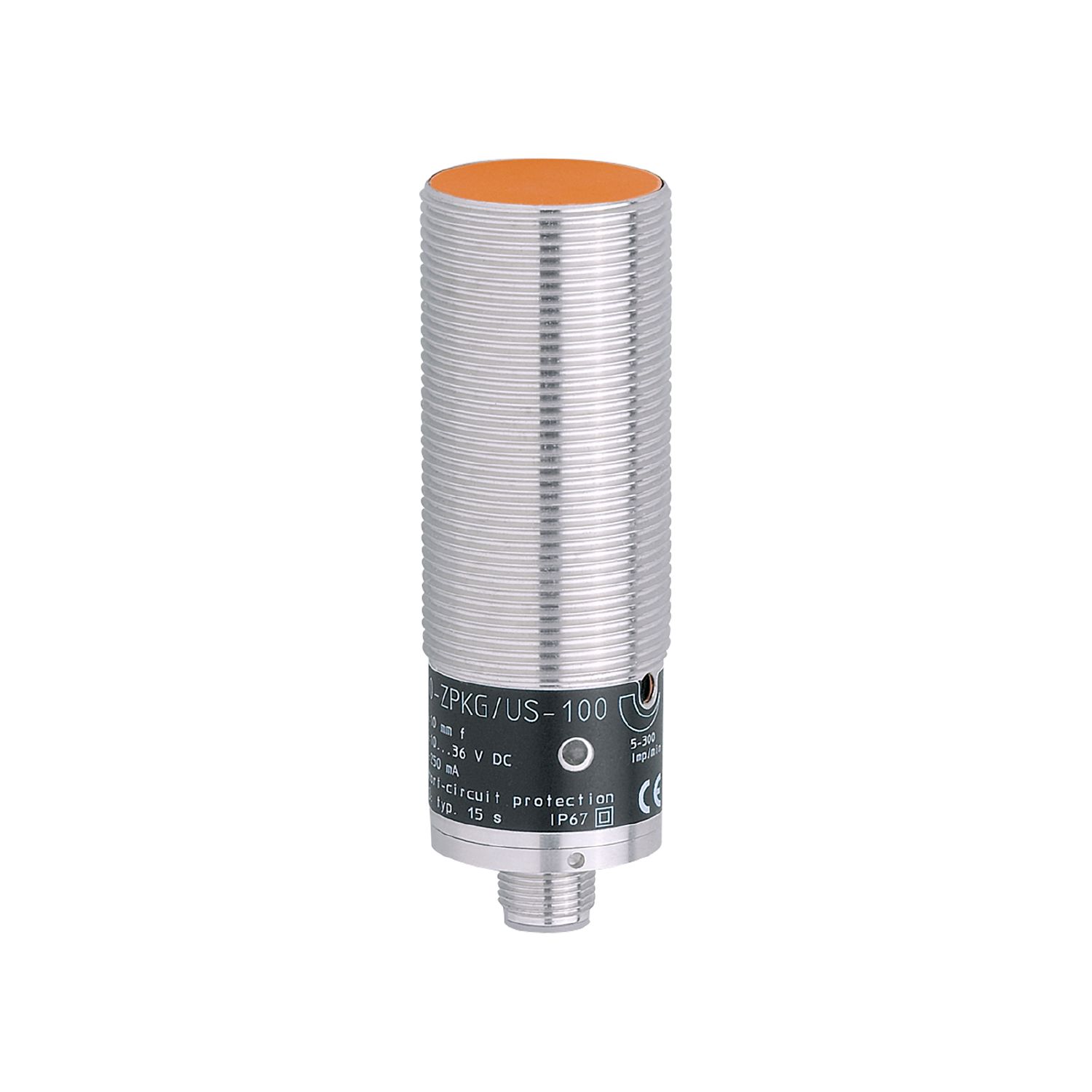

- DI5009
产品特征
电气设计 | PNP |
---|---|
输出功能 | 常开 |
感应距离 [mm] | 10 |
外壳 | 螺纹结构 |
尺寸 [mm] | M30 x 1.5 / L = 82 |
应用
特殊的性能 | 镀金触点 |
---|---|
应用 | 简捷估算低于设定值的旋转及直线运动; 锁定 |
电气数据
额定电压DC [V] | 10...36 |
---|---|
电流损耗 [mA] | < 15 |
反相保护 | 有 |
输出
输出数量 | 1 |
---|---|
电气设计 | PNP |
输出功能 | 常开 |
开关量输出DC电压降最大值 [V] | 2.5 |
开关量输出DC的持续电流负载 [mA] | 250 |
开关量输出短暂的电流负载 [mA] | 250 |
短路保护 | 有 |
过载保护 | 有 |
监控范围
感应距离 [mm] | 10 |
---|---|
检测距离可设 | 否 |
测量/设定范围
设定范围 [Imp/min] | 5...300 |
---|
精度/偏差
校正系数 | 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3 |
---|---|
迟滞 [Sr的百分比] | 10 |
反应时间
启动延迟 [s] | 15 |
---|---|
阻尼频率最大值 [Imp/min] | 15000 |
软件/编程
开关点调整 | 多匝电位计 |
---|
工作条件
环境温度 [°C] | -25...80 |
---|---|
外壳防护等级 | IP 67 |
机械技术数据
重量 [g] | 190 |
---|---|
外壳 | 螺纹结构 |
安装 | 齐平安装 |
尺寸 [mm] | M30 x 1.5 / L = 82 |
螺纹代号 | M30 x 1.5 |
原材料 | 黄铜 特殊镀层; PBT |
拧紧扭矩 [Nm] | 50 |
显示器/操作件
显示 |
|
---|
电气连接
接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
---|
