用于速度监控的紧凑型估算单位

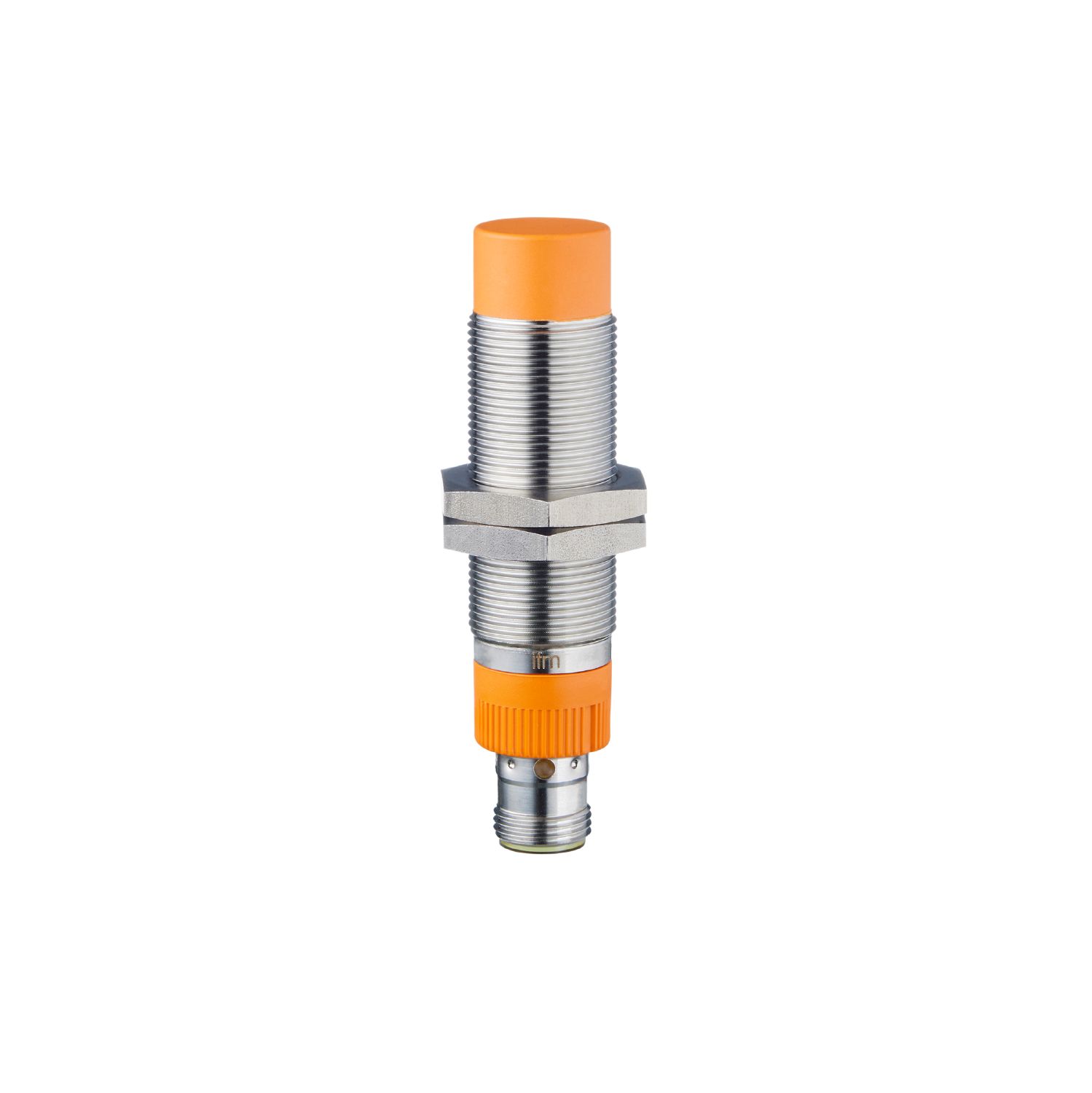

DI6004
DGA4012-WRKG/IO/US
产品特征
电气设计 | PNP/NPN; (可设定参数) |
---|---|
输出功能 | 常开/常闭; (可设定参数) |
感应距离 [mm] | 12 |
通信接口 | IO-Link |
外壳 | 螺纹结构 |
尺寸 [mm] | M18 x 1 / L = 75 |
应用
特殊的性能 | 镀金触点 |
---|---|
应用 | 估算低于设定值的旋转及直线运动; 锁定 |
电气数据
工作电压 [V] | 10...30 DC |
---|---|
电流损耗 [mA] | < 15 |
防护等级 | II |
反相保护 | 有 |
输出
电气设计 | PNP/NPN; (可设定参数) | ||||
---|---|---|---|---|---|
输出功能 | 常开/常闭; (可设定参数) | ||||
开关量输出DC电压降最大值 [V] | 2.5 | ||||
出厂设定 |
|
||||
短路保护 | 有 | ||||
过载保护 | 有 |
输出信号 | 开关信号 |
---|---|
开关量输出DC的持续电流负载 [mA] | 250 |
输出信号 | 脉冲信号; 开关信号; (可设定参数) |
---|---|
开关量输出DC的持续电流负载 [mA] | 100 |
开关频率DC [Hz] | < 500 |
脉冲输出 | 阻尼脉冲的外部评估 |
监控范围
感应距离 [mm] | 12 |
---|
测量/设定范围
测量范围 [Imp/min] | 1...32000 |
---|---|
设定范围 [Imp/min] | 3...24000 |
测量原理 | 电感式 |
精度/偏差
校正系数 | 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.5 / 铜: 0.4 |
---|---|
迟滞 [Sr的百分比] | 10 |
迟滞 [Sp的百分比] | 10...30 |
重复精度 IO-Link [%] | 1; (测量范围终值) |
温度变化率 | ± 10 %; (测量范围终值) |
反应时间
启动延迟 [s] | 0...15; (步距: 1 s; 默认: 10 s) |
---|---|
阻尼频率最大值 [Imp/min] | 60000 |
启动延迟 [s] | 0...30; (步距: 100 ms; 默认: 10 s) |
---|
接口
通信接口 | IO-Link | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
传递类型 | COM2 (38,4 kBaud) | ||||||||||
IO-Link revision | 1.1 | ||||||||||
SDCI标准 | IEC 61131-9 | ||||||||||
外形 | Smart Sensor: Measuring and Switching Sensor, high resolution, 1 channel, Identification and Diagnosis, Locator, ProductURI | ||||||||||
SIO模式 | 有 | ||||||||||
必需的mater port type | A | ||||||||||
处理周期最小值 [ms] | 3.7 | ||||||||||
IO-Link过程数据(周期性) |
|
||||||||||
IO-Link功能(非周期性) | 开启循环计数器; 运行小时数计数器; 内部温度; 应用特定标签 | ||||||||||
支持的DeviceID |
|
||||||||||
注释 |
|
工作条件
环境温度 [°C] | -25...85 |
---|---|
外壳防护等级 | IP 65; IP 66; IP 67; IP 68; IP 69K |
认证/测试
EMC电磁兼容 |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
抗振强度 |
|
||||||||||
抗冲击 |
|
||||||||||
持续抗冲击性 |
|
||||||||||
快速温度变化 |
|
||||||||||
喷盐试验 |
|
||||||||||
MTTF [年] | 467 | ||||||||||
UL认证 |
|
机械技术数据
重量 [g] | 52.7 |
---|---|
外壳 | 螺纹结构 |
安装 | 非齐平安装 |
尺寸 [mm] | M18 x 1 / L = 75 |
螺纹代号 | M18 x 1 |
原材料 | 外壳: 不锈钢(1.4404 / 316L); 感应面: PBT; LED窗口: PEI; 固定螺母: 不锈钢(1.4404 / 316L) |
拧紧扭矩 [Nm] | 35 |
显示器/操作件
显示 |
|
---|
附件
供货范围 |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接
接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
---|
