- DP1615
用于RGBW LED灯带的控制装置
DP1615

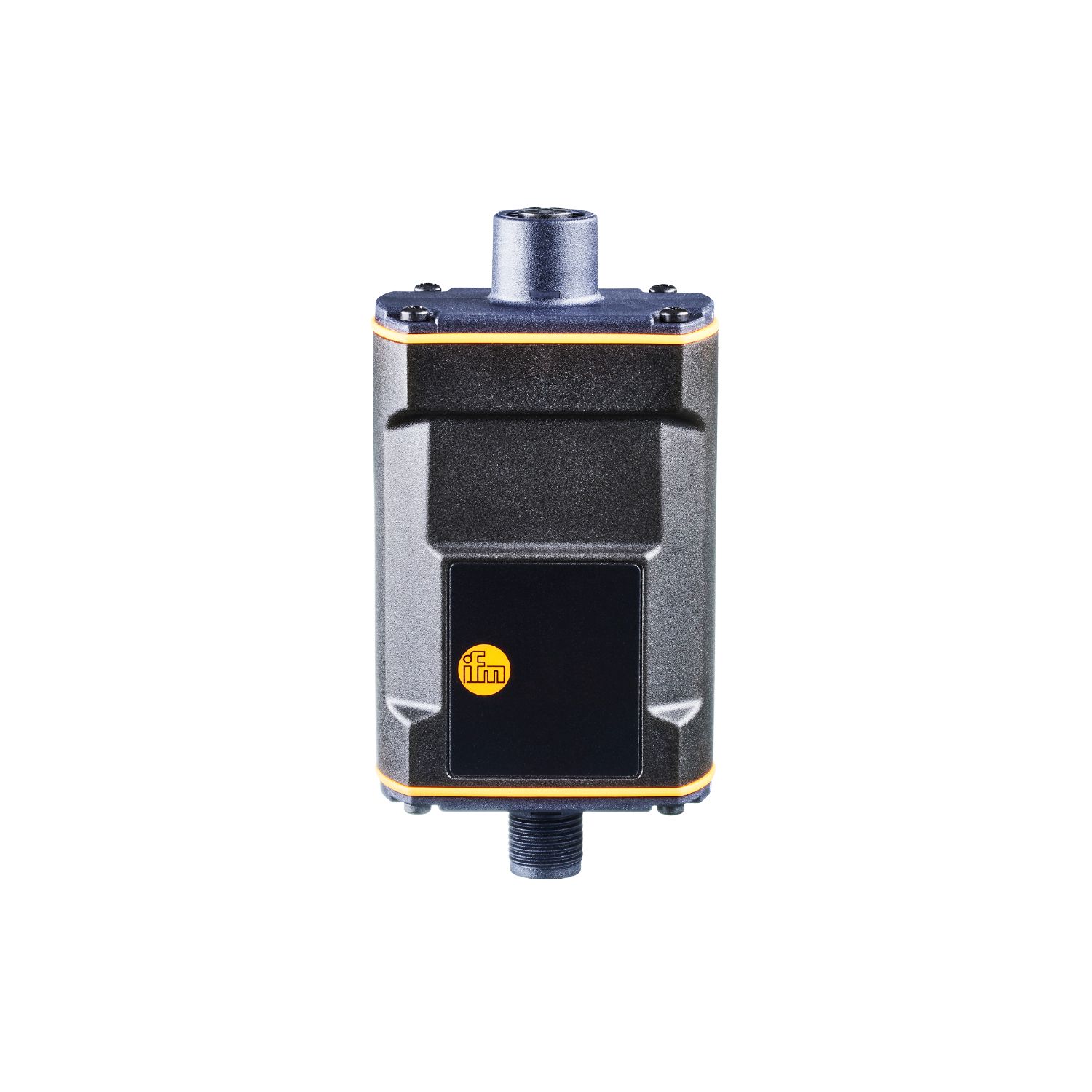

Controller RGBW-LED IP67
电气数据
| 工作电压 [V] | 21.6...26.4 DC; (按照SELV/PELV) |
|---|---|
| 额定电压DC [V] | 24 |
| 电流损耗 [mA] | < 1230 |
| 当前负载总数最大值 [A] | 1.2 |
总的输入/输出
| 输入和输出总数 | 数字输入数: 3; 数字输出数量: 4 |
|---|
输入
| 数字输入数 | 3 |
|---|---|
| 开关级别高 [V] | 11...26.4 |
| 开关级别低 [V] | 0...5 |
输出
| 输出信号 | 开关信号 |
|---|---|
| 数字输出数量 | 4 |
| 每个输出最大电流负载 [mA] | 400; 640; (400 mA: 红色; 绿色; 蓝色; 640 mA: 白色) |
| 最大输出负载总电流 [A] | 1.2 |
| 短路保护 | 有 |
接口
| 通信接口 | IO-Link | ||||
|---|---|---|---|---|---|
| 传递类型 | COM2 (38,4 kBaud) | ||||
| IO-Link revision | 1.1 | ||||
| SDCI标准 | IEC 61131-9 | ||||
| 外形 | Identification and Diagnosis (0x4000) | ||||
| SIO模式 | 有 | ||||
| 必需的mater port type | A | ||||
| 处理周期最小值 [ms] | 4.2 | ||||
| 支持的DeviceID |
|
||||
| 注释 |
|
工作条件
| 环境温度 [°C] | -25...60 |
|---|---|
| 存储温度 [°C] | -25...60 |
| 允许最大的相对空气湿度 [%] | 90; (线性递减至50 % (40 °C); 非凝结) |
| 海拔高度最大值 [m] | 2000 |
| 外壳防护等级 | IP 65; IP 67 |
| 污染度 | 2 |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| MTTF [年] | 291 |
机械技术数据
| 重量 [g] | 130.2 |
|---|---|
| 重量（不含附件和包装材料） [g] | 0.001 |
| 尺寸 [mm] | 99.1 x 50 x 31 |
| 原材料 | 外壳: PA; 保护板: PA; 密封圈 保护板: TPE |
| 密封材料 | FKM |
显示器/操作件
| 显示 |
|
|---|
附件
| 附件(可选) |
|
|---|
注释
| 注释 |
|
||
|---|---|---|---|
| 包装单位 | 1 件 |
电气连接 - 插座
| 接插件: 1 x M12; 译码: A; 密封圈: FKM |
电气连接 - 插头
| IO-Link 操作 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DP1615-00 — 22.04.2024 —
DP1615 –
Controller RGBW-LED IP67
- 1
- 操作
电气连接 - 插座
- 1 OUT1
- DO1 LED 红色
- 2 OUT2
- DO2 LED 绿色
- 3 L-
- GND
- 4 OUT3
- DO3 LED 白色
- 5 OUT4
- DO4 LED 蓝色
接插件: 1 x M12; 译码: A; 密封圈: FKM
电气连接 - 插头
IO-Link 操作
- 1 L+
- 2 L+
- 3 L-
- GND
- 4 C/Q
SIO 操作
- 1 IN1 / L+
- DI1 / 电源电压 Setting C
- 2 IN2 / L+
- DI2 / 电源电压 Setting B
- 3 L-
- GND
- 4 IN3 / L+
- DI3 / 电源电压 Setting A
接插件: 1 x M12; 译码: A
