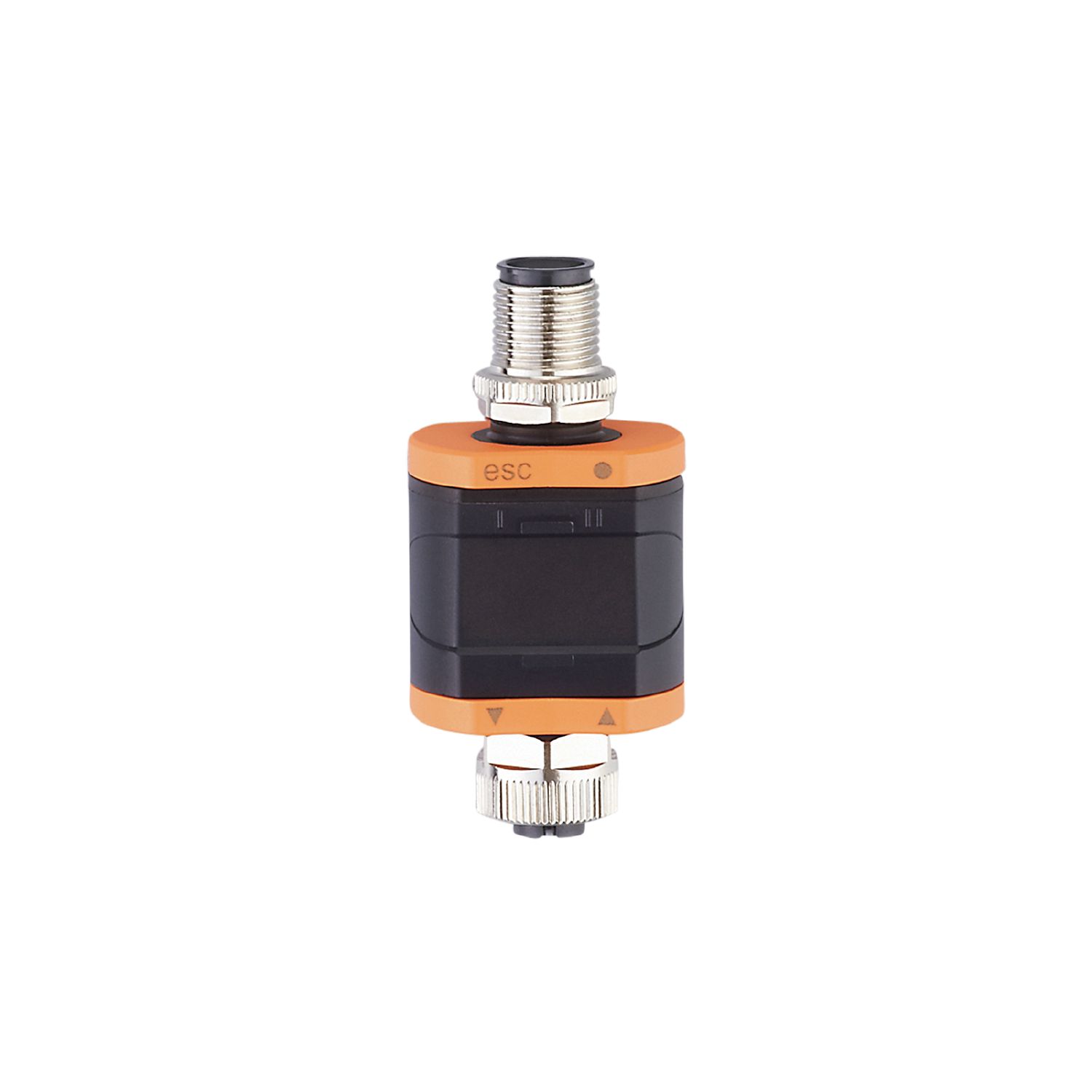

脉冲延伸器
DP2402
Monitoring Display-Pulse ext
脉冲延伸器
DP2402
Monitoring Display-Pulse ext
产品特征
电气设计 | PNP |
---|---|
输出功能 | 常开/常闭; (可设定参数) |
通信接口 | IO-Link |
尺寸 [mm] | 63 x 30 x 24 |
电气数据
工作电压 [V] | 18...30 DC; (按照SELV/PELV) |
---|---|
额定电压DC [V] | 24 |
电流损耗 [mA] | < 380 |
当前负载总数最大值 [A] | 0.2 |
总的输入/输出
输入和输出总数 | 数字输入数: 2; 数字输出数量: 2 |
---|
输入
数字输入数 | 2; (IEC61131-2) |
---|---|
输入电流限制 [mA] | 200 |
输出
电气设计 | PNP |
---|---|
数字输出数量 | 2 |
输出功能 | 常开/常闭; (可设定参数) |
短路保护 | 有 |
测量/设定范围
测量频率 [Hz] | < 2000 |
---|
接口
通信接口 | IO-Link | ||||
---|---|---|---|---|---|
用途型号 | 参数设定 | ||||
传递类型 | COM2 (38,4 kBaud) | ||||
IO-Link revision | 1.1 | ||||
SDCI标准 | IEC 61131-9 | ||||
SIO模式 | 有 | ||||
必需的mater port type | A | ||||
二位输出过程数据 | 2 | ||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -25...60 | ||||
---|---|---|---|---|---|
注意环境温度 |
|
||||
存储温度 [°C] | -25...60 | ||||
允许最大的相对空气湿度 [%] | 90; (线性递减至50 % (40 °C) 非凝结) | ||||
海拔高度最大值 [m] | 4000 | ||||
外壳防护等级 | IP 67 | ||||
污染度 | 2 |
认证/测试
MTTF [年] | 317 |
---|
机械技术数据
重量 [g] | 84.2 |
---|---|
重量(不含附件和包装材料) [g] | 35 |
尺寸 [mm] | 63 x 30 x 24 |
原材料 | 外壳: PA |
显示器/操作件
显示 |
|
||||||
---|---|---|---|---|---|---|---|
元件 |
|
附件
附件(可选) |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
其他数据
ON延迟、关断延时 | 0...9999 ms |
