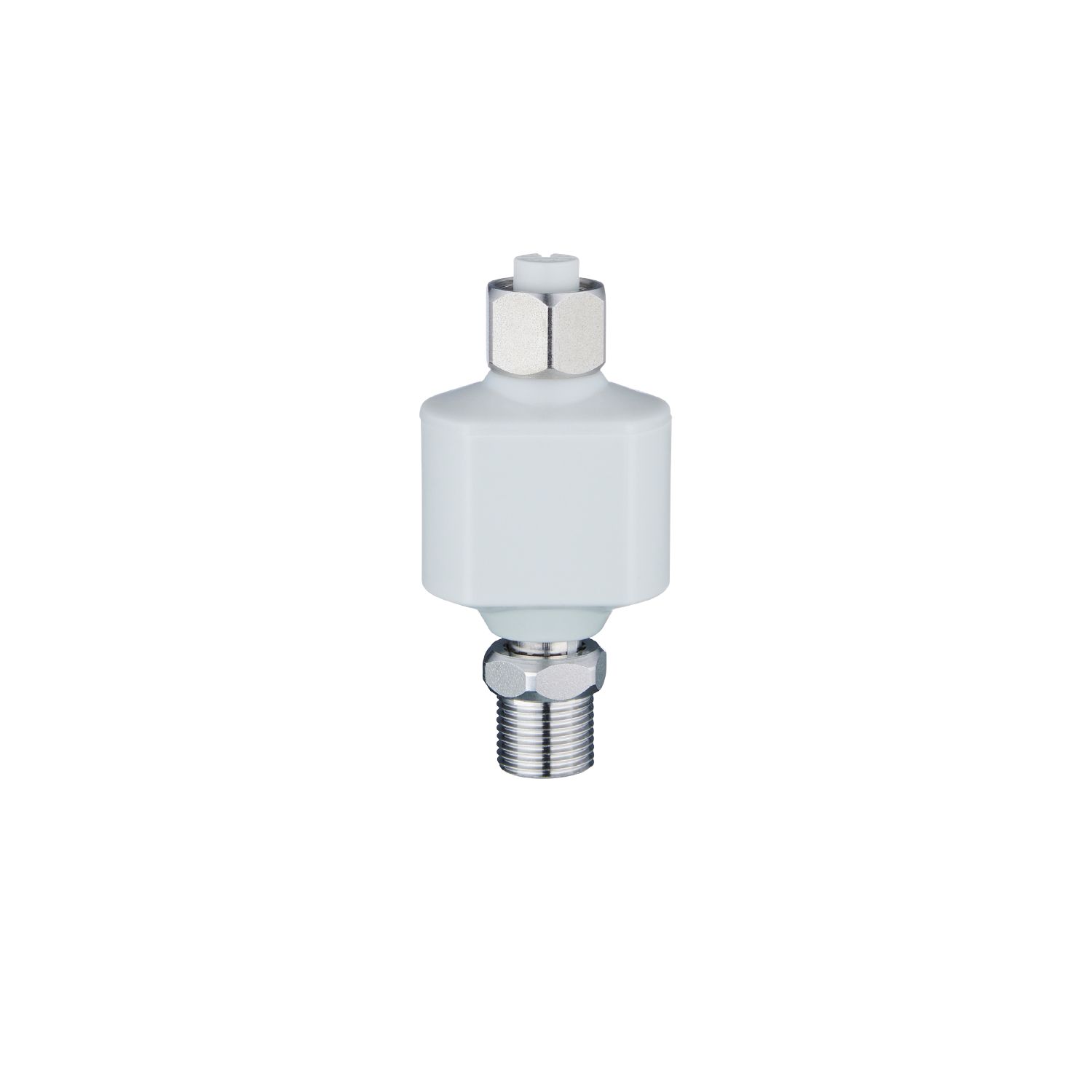

继电器适配器
DP3613
RELAIS ADAPTER/2xNC/IP69K
继电器适配器
DP3613
RELAIS ADAPTER/2xNC/IP69K
- 外形紧凑,在卫生应用中具有高防护等级
- 可靠的M12连接技术
- 双通道版本
- 无磨损、无回跳的固态继电器
- 输入与输出电气隔离
产品特征
输出功能 | 常闭 |
---|---|
尺寸 [mm] | 63 x 30 x 23 |
电气数据
工作电压 [V] | 18...30 DC; ((在潮湿环境中: 18...28 V) ; 按照SELV/PELV) |
---|---|
额定电压DC [V] | 24 |
电流损耗 [mA] | < 10 |
工作电压 [V] | 18...28 DC |
---|
总的输入/输出
输入和输出总数 | 数字输入数: 2; 继电器输出数: 2 |
---|
输入
数字输入数 | 2; (第3类(符合IEC 61131-2标准)) |
---|
输出
电压范围DC [V] | 0...32; (按照SELV/PELV) | |
---|---|---|
电压范围AC [V] | 0...20; ((在潮湿环境中: 0...16 V); 按照SELV/PELV) | |
输出功能 | 常闭 | |
每个输出最大电流负载 [mA] | 1000; (插座 插脚 1: 2000 mA) | |
继电器输出数 | 2 | |
开关频率AC [Hz] | 1 | |
开关频率DC [Hz] | 1 | |
开关频率注意事项 [Hz] |
|
工作条件
环境温度 [°C] | -25...60 | |||
---|---|---|---|---|
注意环境温度 |
|
|||
存储温度 [°C] | -25...70 | |||
允许最大的相对空气湿度 [%] | 90; (线性递减至50 % (40 °C) 非凝结) | |||
海拔高度最大值 [m] | 4000 | |||
外壳防护等级 | IP 67; IP 69K | |||
污染度 | 2; (安装前和更换设备时) |
认证/测试
MTTF [年] | 942 |
---|
机械技术数据
重量 [g] | 75.3 |
---|---|
重量(不含附件和包装材料) [g] | 35 |
尺寸 [mm] | 63 x 30 x 23 |
原材料 | 外壳: PA; 螺纹套筒: 不锈钢(1.4404 / 316L) |
密封材料 | FKM |
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接 - 插头
接插件: 1 x M12, 直型; 译码: A; 密封圈: FKM |
电气连接 - 插座
接插件: 1 x M12, 直型; 译码: A; 密封圈: FKM |
