速度监控器IO-Link - 0...2000 Hz

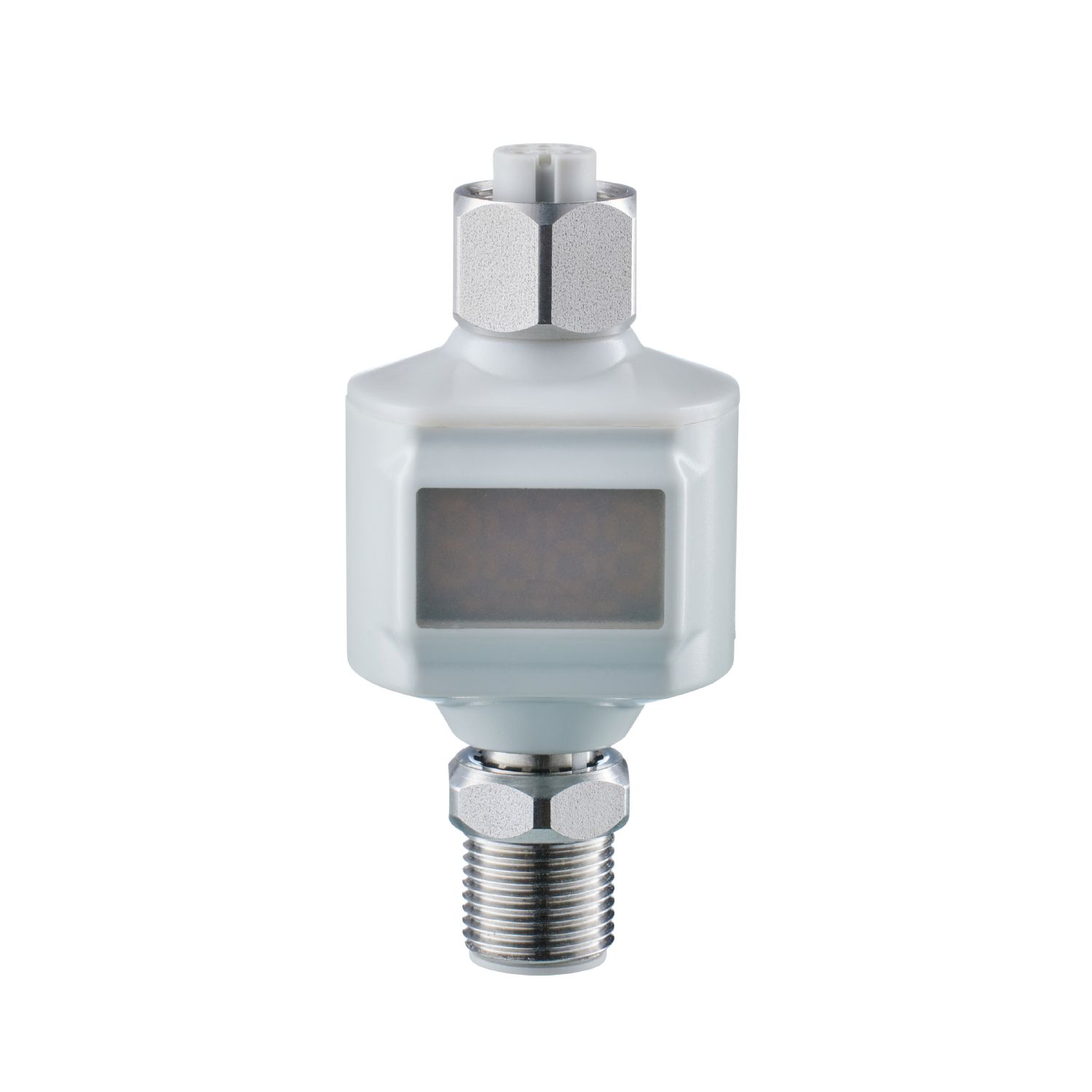

DP4122
MONITORING DISP-SPEED/IP69K
速度监控器IO-Link - 0...2000 Hz
DP4122
MONITORING DISP-SPEED/IP69K
- 紧凑设计和高防护等级,适用于潮湿环境
产品特征
输入和输出总数 | 数字输入数: 1; 数字输出数量: 2 |
---|---|
通信接口 | IO-Link |
测量范围 [Hz] | 0.1...2000 |
---|
测量范围 [U/min] | 1...120000 |
---|
应用
应用 | 用于速度监测的分布式估算单元和显示器; 适用于潮湿环境; 室内使用 |
---|
电气数据
工作电压 [V] | 18...30 DC; ((在潮湿环境中: 18...28 V) 按照SELV/PELV) |
---|---|
额定电压DC [V] | 24 |
电流损耗 [mA] | < 380 |
当前负载总数最大值 [A] | 0.2 |
总的输入/输出
输入和输出总数 | 数字输入数: 1; 数字输出数量: 2 |
---|
输入
数字输入数 | 1; (IEC61131-2) |
---|---|
输入电流限制 [mA] | 200 |
输出
电气设计 | PNP/NPN |
---|---|
数字输出数量 | 2 |
输出功能 | 常开/常闭; (可设定参数) |
短路保护 | 有 |
测量/设定范围
测量范围 [Hz] | 0.1...2000 |
---|
测量范围 [U/min] | 1...120000 |
---|
精度/偏差
迟滞 [%] | 0.5...100 |
---|
接口
通信接口 | IO-Link | ||||||
---|---|---|---|---|---|---|---|
传递类型 | COM2 (38,4 kBaud) | ||||||
IO-Link revision | 1.1 | ||||||
SDCI标准 | IEC 61131-9 | ||||||
外形 | Smart Sensor: Measuring Sensor (High resolution, Disable function); Identification and Diagnosis; Switching Signal Channel; Adjustable Switching Signal Channel | ||||||
SIO模式 | 有 | ||||||
必需的mater port type | A | ||||||
二位输出过程数据 | 1 | ||||||
处理周期最小值 [ms] | 4.3 | ||||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -25...60 | |||
---|---|---|---|---|
注意环境温度 |
|
|||
存储温度 [°C] | -25...70 | |||
允许最大的相对空气湿度 [%] | 90; (线性递减至50 % (40 °C) 非凝结) | |||
海拔高度最大值 [m] | 4000 | |||
外壳防护等级 | IP 67; IP 69K | |||
污染度 | 2 |
认证/测试
MTTF [年] | 317 |
---|
机械技术数据
重量 [g] | 77.3 |
---|---|
重量(不含附件和包装材料) [g] | 28 |
尺寸 [mm] | 63 x 30 x 24.5 |
原材料 | 外壳: PA |
滚花螺母的材料 | 不锈钢(1.4404 / 316L) |
密封材料 | FKM |
显示器/操作件
显示 |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接 - 插头
接插件: 1 x M12, 直型; 译码: A; 锁定: 不锈钢(1.4404 / 316L) |
电气连接 - 插座
接插件: 1 x M12, 直型; 译码: A; 锁定: 不锈钢(1.4404 / 316L); 密封圈: FKM |
