- DP4200
用于模拟信号的评估系统及显示器

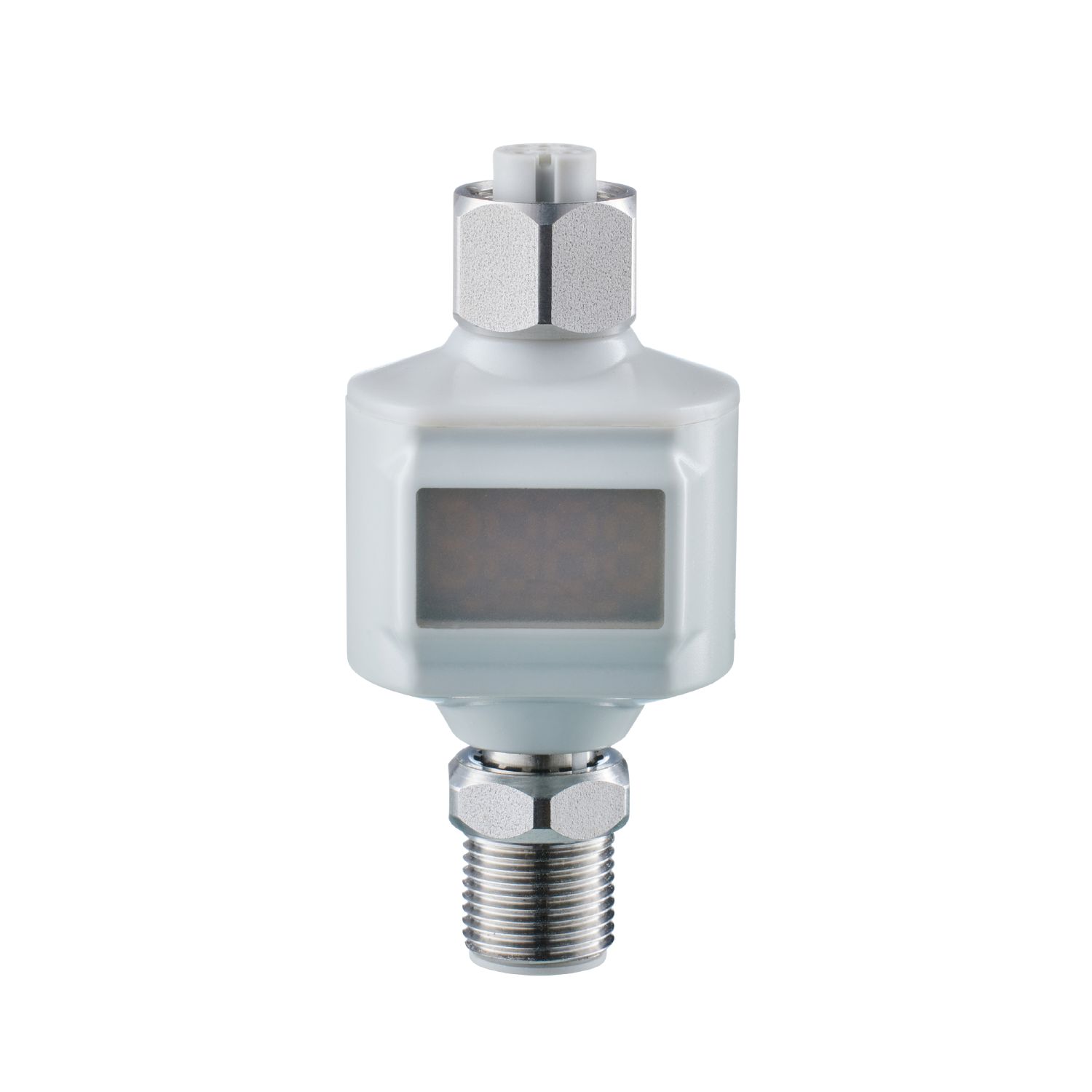

DP4200
ANLG THOLD DISP/4-20mA/IP69K
应用
应用 | 模拟信号的分散式显示、预处理及转换; 适用于潮湿环境; 室内使用 |
---|
电气数据
工作电压 [V] | 18...30 DC; ((在潮湿环境中: 18...28 V) 按照SELV/PELV) |
---|---|
额定电压DC [V] | 24 |
电流损耗 [mA] | 30...900 |
当前负载总数最大值 [A] | 0.8 |
总的输入/输出
输入和输出总数 | 模拟量输入数: 1; 数字输出数量: 1; 模拟输出数量: 1 |
---|
输入
输入传感器电源 | 从工作电压 |
---|---|
模拟量输入数 | 1 |
模拟输入(电流) [mA] | 4...20 |
输出
数字输出数量 | 1 |
---|---|
电压范围DC [V] | 10...30 |
输出功能 | 常开/常闭; (可设定参数) |
每个输出最大电流负载 [mA] | 50 |
模拟输出数量 | 1 |
模拟电流输出 [mA] | 4...20 |
精度/偏差
精确度 | 0.75; (测量范围终值的百分比 模拟量输入) |
---|
接口
通信接口 | IO-Link | ||||
---|---|---|---|---|---|
支持的DeviceID |
|
传递类型 | COM2 (38,4 kBaud) |
---|---|
IO-Link revision | 1.1 |
SDCI标准 | IEC 61131-9 |
外形 | Smart Sensor |
SIO模式 | 有 |
必需的mater port type | A |
模拟过程数据 | 1 |
二位输出过程数据 | 1 |
处理周期最小值 [ms] | 3 |
工作条件
环境温度 [°C] | -25...60 |
---|---|
存储温度 [°C] | -25...70 |
允许最大的相对空气湿度 [%] | 90; (线性递减至50 % (40 °C); 非凝结) |
海拔高度最大值 [m] | 4000 |
外壳防护等级 | IP 67; IP 69K |
污染度 | 2 |
认证/测试
MTTF [年] | 370 |
---|
机械技术数据
重量 [g] | 78.5 |
---|---|
重量(不含附件和包装材料) [g] | 27 |
尺寸 [mm] | 63 x 30 x 24.5 |
原材料 | 外壳: PA |
滚花螺母的材料 | 不锈钢(1.4404 / 316L) |
密封材料 | FKM |
显示器/操作件
显示 |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接 - 插头
接插件: 1 x M12, 直型; 译码: A; 锁定: 不锈钢(1.4404 / 316L) |
电气连接 - 插座
接插件: 1 x M12, 直型; 译码: A; 锁定: 不锈钢(1.4404 / 316L); 密封圈: FKM |
