- DV1103

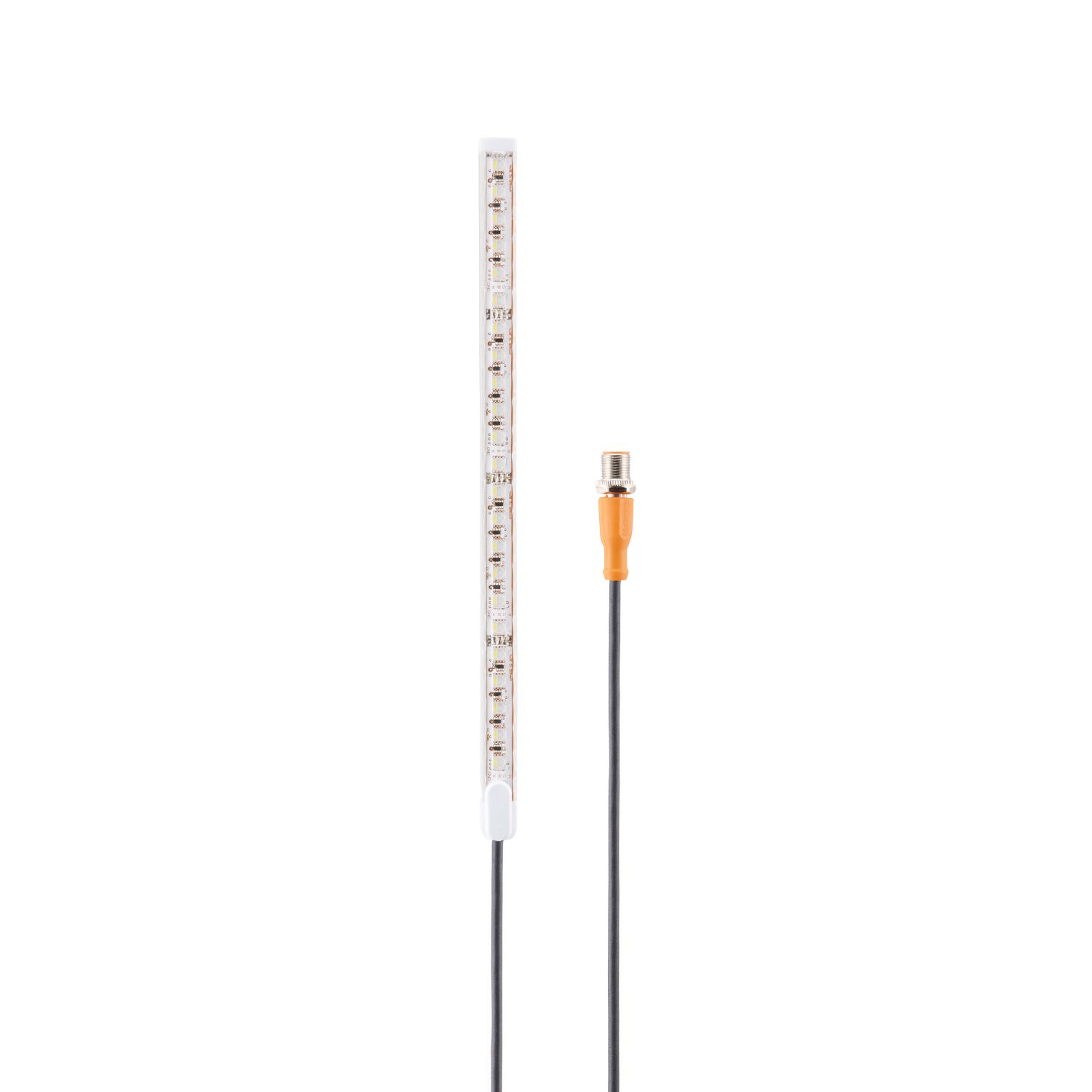

LED灯带RGBW
DV1103
LED-Stripe-RGBW-transp-750mm-cl
LED灯带RGBW
DV1103
LED-Stripe-RGBW-transp-750mm-cl
- 红色、绿色、蓝色和白色LED灯可以通过单独的连接激活
- 极其坚固的全封装设计，防护等级达IP 68
- 弯式或直式安装
- 高光度的强大LED
应用
| 特殊的性能 | 无卤素; 镀金触点 |
|---|---|
| 应用 | 信号机条件 |
电气数据
| 工作电压 [V] | 21.6...26.4 DC | |
|---|---|---|
| 额定电压DC [V] | 24; (按照SELV/PELV) | |
| 电流损耗 [mA] | 1080 | |
| 颜色温度 [K] | 7500 | |
| 光通量 [lm] | 红色: 184.96; 绿色: 572; 蓝色: 116; 白色: 768.32 | |
| 关于光通量的说明 [lm] |
|
|
| 使用寿命 [h] | 30000 |
输入
| 数字输入输入电路 | 24 V PNP |
|---|
工作条件
| 环境温度 [°C] | -20...45 |
|---|---|
| 允许最大的相对空气湿度 [%] | 90 |
| 海拔高度最大值 [m] | 4000 |
| 外壳防护等级 | IP 68 |
| 污染度 | 2 |
认证/测试
| 许可证 | IEC 62471; IEC 62031 |
|---|
机械技术数据
| 重量 [g] | 101.5 |
|---|---|
| 尺寸 [mm] | 765 x 14.2 x 4.5 |
| 原材料 | TPU |
| 密封材料 | FKM |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 0.3 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm ) | |
| 接插件: M12, 角型; 译码: A; 成型体: TPU, 桔黄色; 锁定: 黄铜, 镀镍的; 密封圈: FKM; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm |
图表
|
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — DV1103-00 — 19.04.2024 —
DV1103 –
LED-Stripe-RGBW-transp-750mm-cl
电气连接
电缆: 0.3 m, PUR, 无卤素, 黑色, Ø 4.3 mm; 5 x 0.34 mm² (42 x Ø 0.1 mm )
- 1
- + 红色
- 2
- + 绿色
- 3
- GND
- 4
- + 白色
- 5
- + 蓝色
接插件: M12, 角型; 译码: A; 成型体: TPU, 桔黄色; 锁定: 黄铜, 镀镍的; 密封圈: FKM; 触头: 镀金的; 拧紧扭矩: 0.6...1.5 Nm
