- E2M276

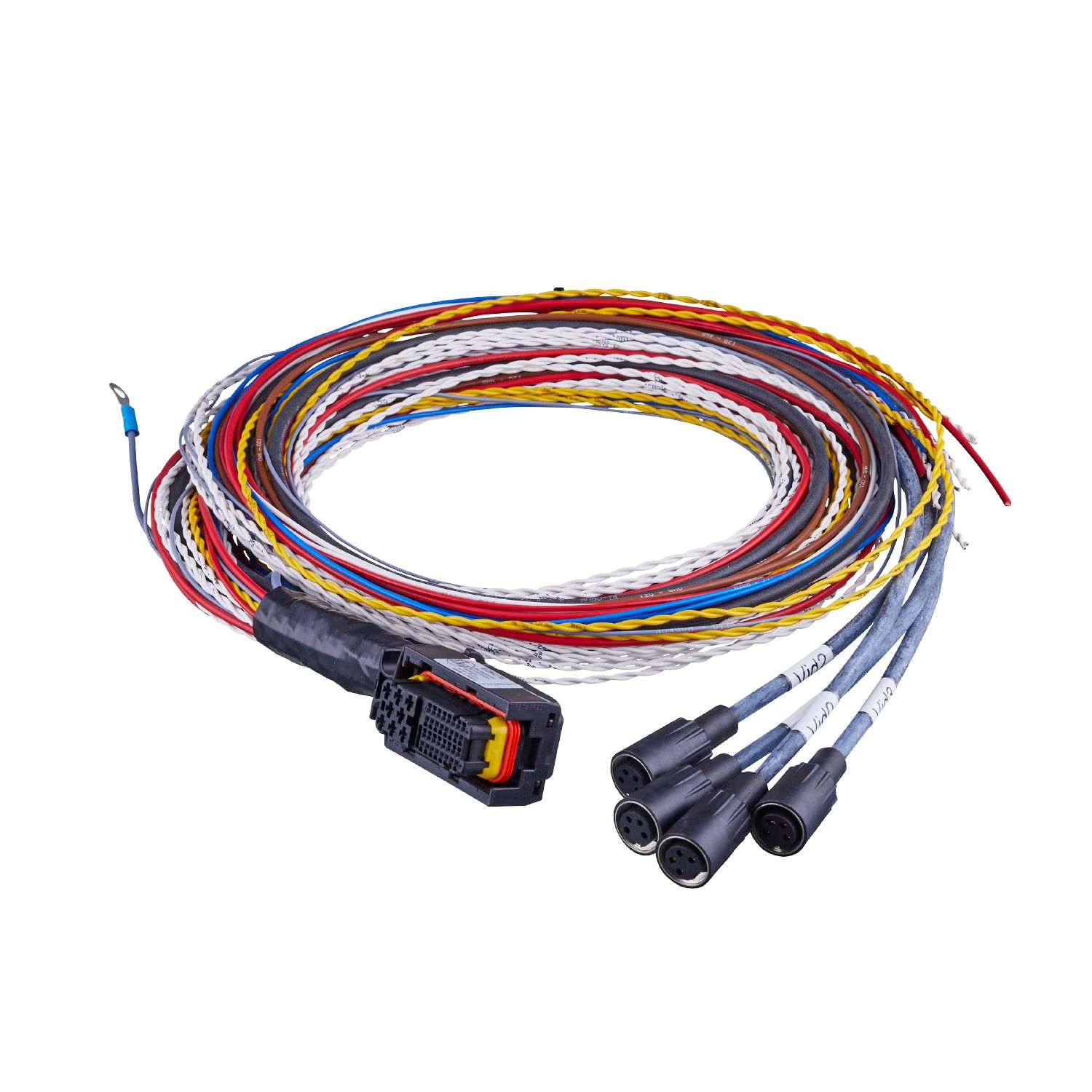

带AMP连接器的连接电缆，用于4个模拟量输出摄像头
E2M276
ecomatDisplay/Cable/40p/O2M2/4X M16
带AMP连接器的连接电缆，用于4个模拟量输出摄像头
E2M276
ecomatDisplay/Cable/40p/O2M2/4X M16
电气数据
| 工作电压 [V] | < 18 DC |
|---|
工作条件
| 环境温度 [°C] | -25...90 |
|---|---|
| 外壳防护等级 | IP 67; (M16连接器) |
机械技术数据
| 重量 [g] | 1091.3 |
|---|---|
| 模制主体材料 | PA 6.6-GF30 / PBT-GF15 |
| 滚花螺母的材料 | PBT-GF30 |
注释
| 包装单位 | 1 件 |
|---|
电气连接 - AMP连接器
| 接插件: 1 x AMP-Junior Timer; 成型体: PA 6.6-GF30 / PBT-GF15, 黑色; 锁定: PBT-GF30 |
电气连接
| 电缆: 2.5 m, PUR; FLRY-B; 8 x 0.125 mm², PVC + 4 x 0.34 mm², PVC + 20 x 0.5 mm², PVC + 5 x 1.0 mm², PVC + (使用环形电缆端子进行屏蔽 (M5) ) |
电气连接 - 插座 视频 0 ... 视频 3
| 接插件: 4 x M16, 直型; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E2M276-00 — 21.07.2023 —
E2M276 –
ecomatDisplay/Cable/40p/O2M2/4X M16
电气连接 - AMP连接器
- 1: 82
- VIDEO3_ GND
- 2: 83
- IFM0-
- 3: 84
- CAN0_L
- 4: 85
- CAN1_L
- 5: 86
- CAN2_L
- 6: 87
- CAN3_L
- 7: 88
- IFM1-
- 8: 89
- SERVICE1
- 9: 90
- VIDEO3_ SIGNAL
- 10: 91
- IFM0+
- 11: 92
- CAN0_H
- 12: 93
- CAN1_H
- 13: 94
- CAN2_H
- 14: 95
- CAN3_H
- 15: 96
- IFM1+
- 16: 97
- SERVICE0
- 17: 98
- VIDEO0_ GND
- 18: 99
- VIDEO1_ GND
- 19: 100
- VIDEO2_ GND
- 20: 101
- AUDIO_IN_R
- 21: 102
- AUDIO_IN_GND
- 22: 103
- HEAD_OUT_R
- 23: 104
- AUDIO_R-
- 24: 105
- AUDIO_L-
- 25: 106
- VIDEO0_ SIGNAL
- 26: 107
- VIDEO1_SIGNAL
- 27: 108
- VIDEO2_SIGNAL
- 28: 109
- AUDIO_IN_L
- 29: 110
- Wakeup
- 30: 111
- HEAD_OUT_L
- 31: 112
- AUDIO_R+
- 32: 113
- AUDIO_L+
- 33: 114
- VBB0
- 34: 115
- IN0
- 35: 116
- IN1
- 36: 117
- OUT0
- 37: 118
- OUT1
- 38: 119
- VBB15
- 39: 120
- GND
- 40: 121
- VBB30
接插件: 1 x AMP-Junior Timer; 成型体: PA 6.6-GF30 / PBT-GF15, 黑色; 锁定: PBT-GF30
电气连接
电缆: 2.5 m, PUR; FLRY-B; 8 x 0.125 mm², PVC + 4 x 0.34 mm², PVC + 20 x 0.5 mm², PVC + 5 x 1.0 mm², PVC + (使用环形电缆端子进行屏蔽 (M5) )
电气连接 - 插座 视频 0 ... 视频 3
- 1:
- VIDEO0...3_ SIGNAL (AMP连接器: 106, 107, 108, 90)
- 2:
- VIDEO0...3_ GND (AMP连接器: 98, 99, 100, 82)
- 3:
- VBB Cameras (-)
- 4:
- GND (AMP连接器: 120)
接插件: 4 x M16, 直型; 译码: A
电气连接 - 接口 音频 电缆
- 屏蔽
- AUDIO_IN_GND (AMP连接器: 102)
- 1: 棕色
- HEAD_OUT_R (AMP连接器: 103)
- 2: 白色
- AUDIO_IN_L (AMP连接器: 109)
- 3: 蓝色
- AUDIO_IN_R (AMP连接器: 101)
- 4: 黑色
- HEAD_OUT_L (AMP连接器: 111)
