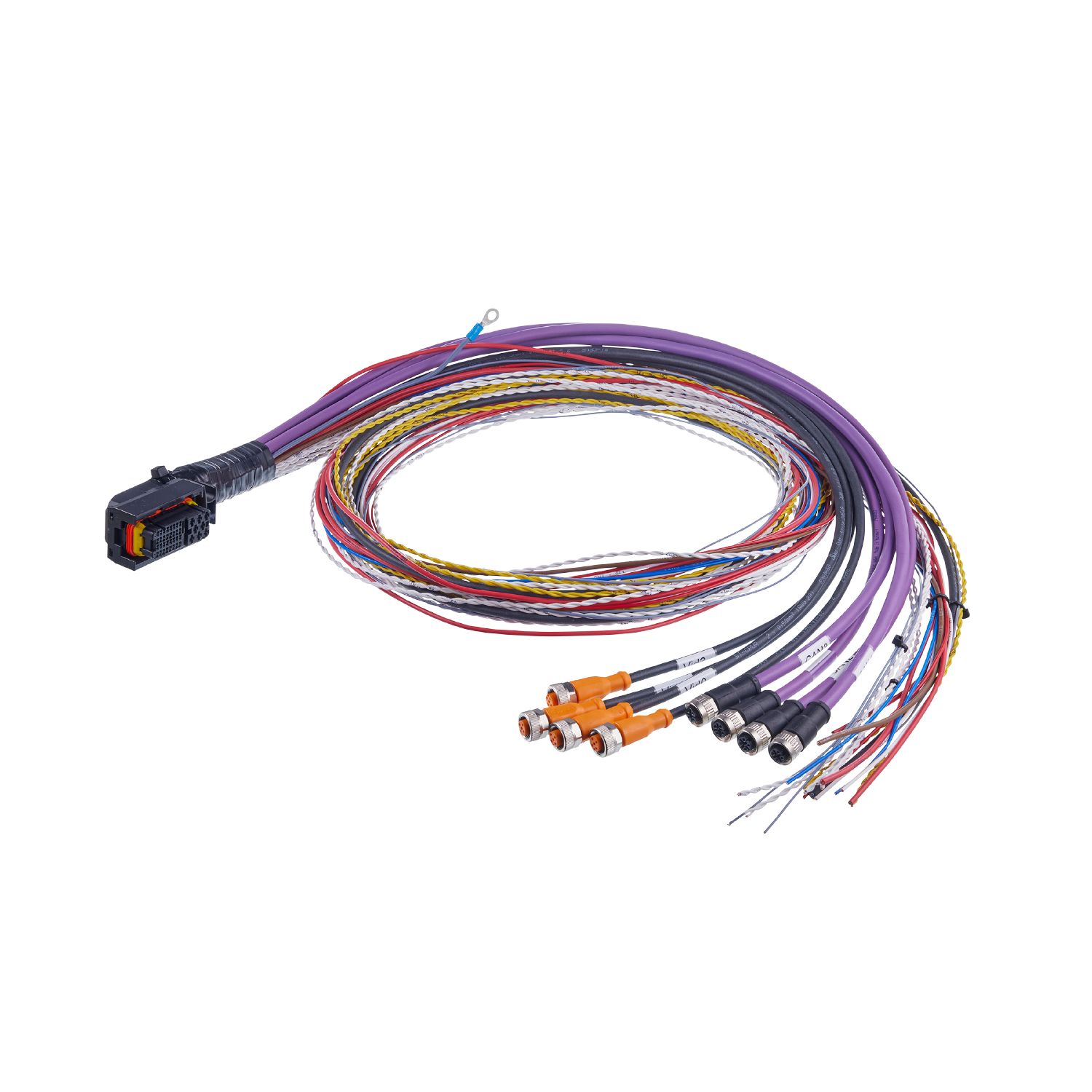

- E3M178
带接插件的电缆
E3M178
ecomatDisplay/Cable/40p/O3M/SurroundView
带接插件的电缆
E3M178
ecomatDisplay/Cable/40p/O3M/SurroundView
电气数据
| 工作电压 [V] | < 36 DC |
|---|
工作条件
| 环境温度 [°C] | -25...90 |
|---|---|
| 外壳防护等级 | IP 65; IP 67; (M12接插件) |
机械技术数据
| 重量 [g] | 1209 |
|---|---|
| 模制主体材料 | PA 6.6-GF30 / PBT-GF15 |
| 滚花螺母的材料 | PBT-GF30 |
注释
| 包装单位 | 1 件 |
|---|
电气连接 - AMP连接器
| 接插件: 1 x AMP-Junior Timer; 成型体: PA 6.6-GF30 / PBT-GF15, 黑色; 锁定: PBT-GF30 |
电气连接
| 电缆: 2.5 m, PUR; FLRY-B; 8 x 0.34 mm², PVC + 24 x 0.5 mm², PVC + 5 x 1.0 mm², PVC + 3 x 2.5 mm², PVC + (使用环形电缆端子进行屏蔽 (M5) ) |
电气连接 - 插座 视频 0 ... 视频 3
| 接插件: 4 x M12, 直型; 译码: A |
电气连接 - 插座 CAN 0 ... CAN 1
| 接插件: 2 x M12, 直型; 译码: A |
电气连接 - 插座 CAN 2 ... CAN 3
| 接插件: 2 x M12, 直型; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E3M178-00 — 24.11.2022 —
E3M178 –
ecomatDisplay/Cable/40p/O3M/SurroundView
电气连接 - AMP连接器
- 1 82
- VIDEO3_ GND
- 2 83
- IFM0-
- 3 84
- CAN0_L
- 4 85
- CAN1_L
- 5 86
- CAN2_L
- 6 87
- CAN3_L
- 7 88
- IFM1-
- 8 89
- SERVICE1
- 9 90
- VIDEO3_ SIGNAL
- 10 91
- IFM0+
- 11 92
- CAN0_H
- 12 93
- CAN1_H
- 13 94
- CAN2_H
- 14 95
- CAN3_H
- 15 96
- IFM1+
- 16 97
- SERVICE0
- 17 98
- VIDEO0_ GND
- 18 99
- VIDEO1_ GND
- 19 100
- VIDEO2_ GND
- 20 101
- AUDIO_IN_R
- 21 102
- AUDIO_IN_GND
- 22 103
- HEAD_OUT_R
- 23 104
- AUDIO_R-
- 24 105
- AUDIO_L-
- 25 106
- VIDEO0_ SIGNAL
- 26 107
- VIDEO1_SIGNAL
- 27 108
- VIDEO2_SIGNAL
- 28 109
- AUDIO_IN_L
- 29 110
- Wakeup
- 30 111
- HEAD_OUT_L
- 31 112
- AUDIO_R+
- 32 113
- AUDIO_L+
- 33 114
- VBB0
- 34 115
- IN0
- 35 116
- IN1
- 36 117
- OUT0
- 37 118
- OUT1
- 38 119
- VBB15
- 39 120
- GND
- 40 121
- VBB30
接插件: 1 x AMP-Junior Timer; 成型体: PA 6.6-GF30 / PBT-GF15, 黑色; 锁定: PBT-GF30
电气连接
电缆: 2.5 m, PUR; FLRY-B; 8 x 0.34 mm², PVC + 24 x 0.5 mm², PVC + 5 x 1.0 mm², PVC + 3 x 2.5 mm², PVC + (使用环形电缆端子进行屏蔽 (M5) )
电气连接 - 插座 视频 0 ... 视频 3
- 1
- 屏蔽
- 2
- n.c.
- 3
- VIDEO0...3_ GND (AMP连接器: 82, 98, 99, 100)
- 4
- VIDEO0...3_ SIGNAL (AMP连接器: 106, 107, 108, 109)
- 5
- n.c.
接插件: 4 x M12, 直型; 译码: A
电气连接 - 插座 CAN 0 ... CAN 1
- 1
- 屏蔽
- 2
- VBB Cameras (-)
- 3
- GND (AMP连接器: 120)
- 4
- CAN0_H (AMP连接器: 92)
- 5
- CAN0_L (AMP连接器: 84)
接插件: 2 x M12, 直型; 译码: A
电气连接 - 插座 CAN 2 ... CAN 3
- 1
- 屏蔽
- 2
- VBB Cameras (-)
- 3
- GND (AMP连接器: 120)
- 4
- CAN1_H (AMP连接器: 93)
- 5
- CAN1_L (AMP连接器: 85)
接插件: 2 x M12, 直型; 译码: A
电气连接 - 接口 音频 电缆
- 屏蔽
- AUDIO_IN_GND (AMP连接器: 102)
- 1 棕色
- HEAD_OUT_R (AMP连接器: 103)
- 2 白色
- AUDIO_IN_L (AMP连接器: 109)
- 3 蓝色
- AUDIO_IN_R (AMP连接器: 101)
- 4 黑色
- HEAD_OUT_L (AMP连接器: 111)
