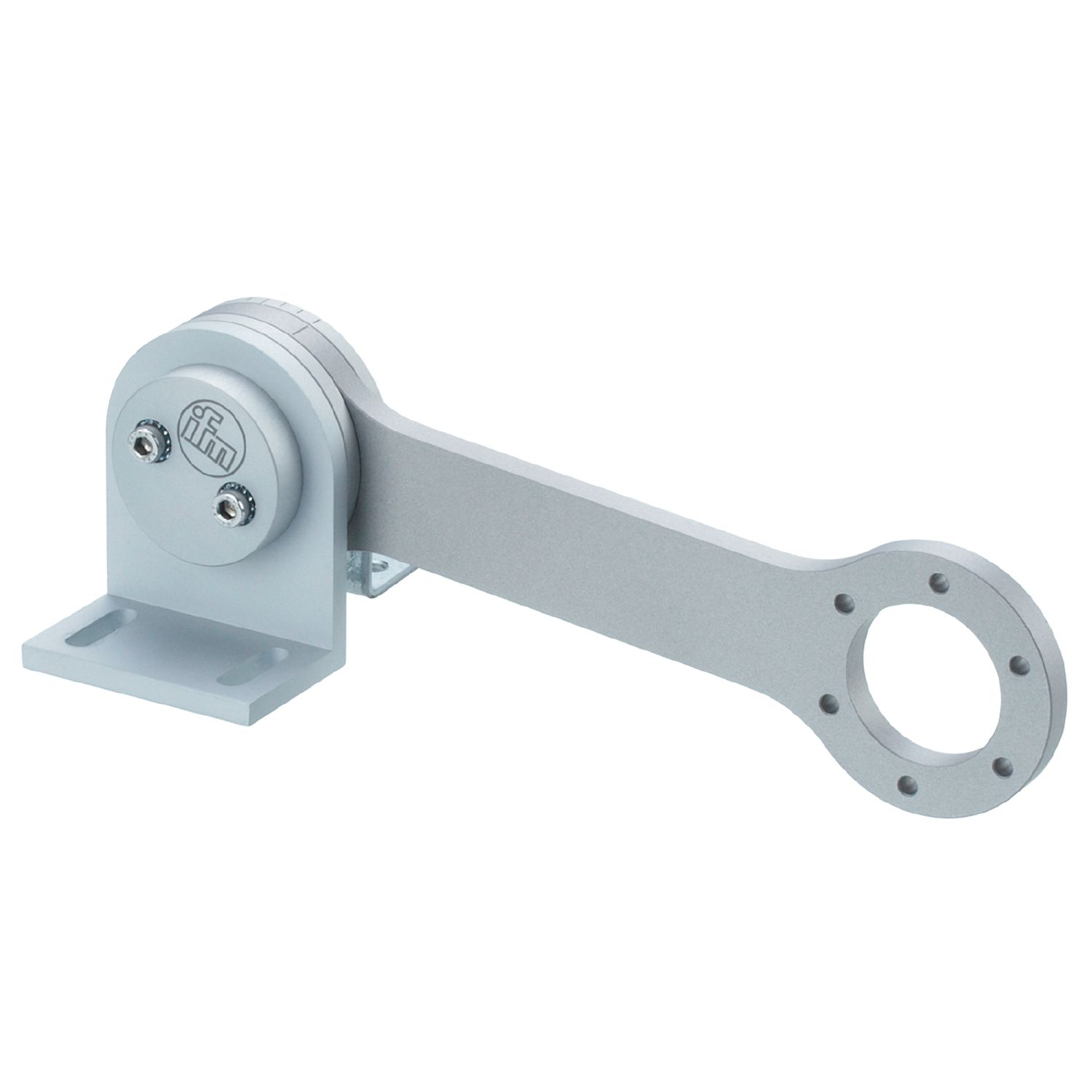

编码器弹簧臂
E61446
ENCODER SPRING ARM 170
编码器弹簧臂
E61446
ENCODER SPRING ARM 170
- 适用于编码器与测量轮结合使用的情形
- 连续可调的预紧力
- 激光雕刻刻度可作为设置辅助装置
- 模块化安装理念
- 允许将方向更改为向上或向下运动时提供阻尼
应用
| 设计 | 适用于带夹紧法兰的编码器 |
|---|
工作条件
| 环境温度 [°C] | -30...60 |
|---|
机械技术数据
| 重量 [g] | 717.1 |
|---|---|
| 安装说明 | 两侧都可安装 |
| 尺寸 [mm] | 230 x 65.9 x 75 |
| 外径 [mm] | 340 |
| 原材料 | 铝 已铝阳极氧化处理; 弹簧: 不锈钢(1.4310/301) |
| 拧紧扭矩 [Nm] | 4.3 |
| 最大角位移 [°] | 45 |
| 激活力 [N] | 5...20 |
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
图表
|
安装说明
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — E61446-00 — 26.11.2020 —
E61446 –
ENCODER SPRING ARM 170
- 1
- 检测范围
