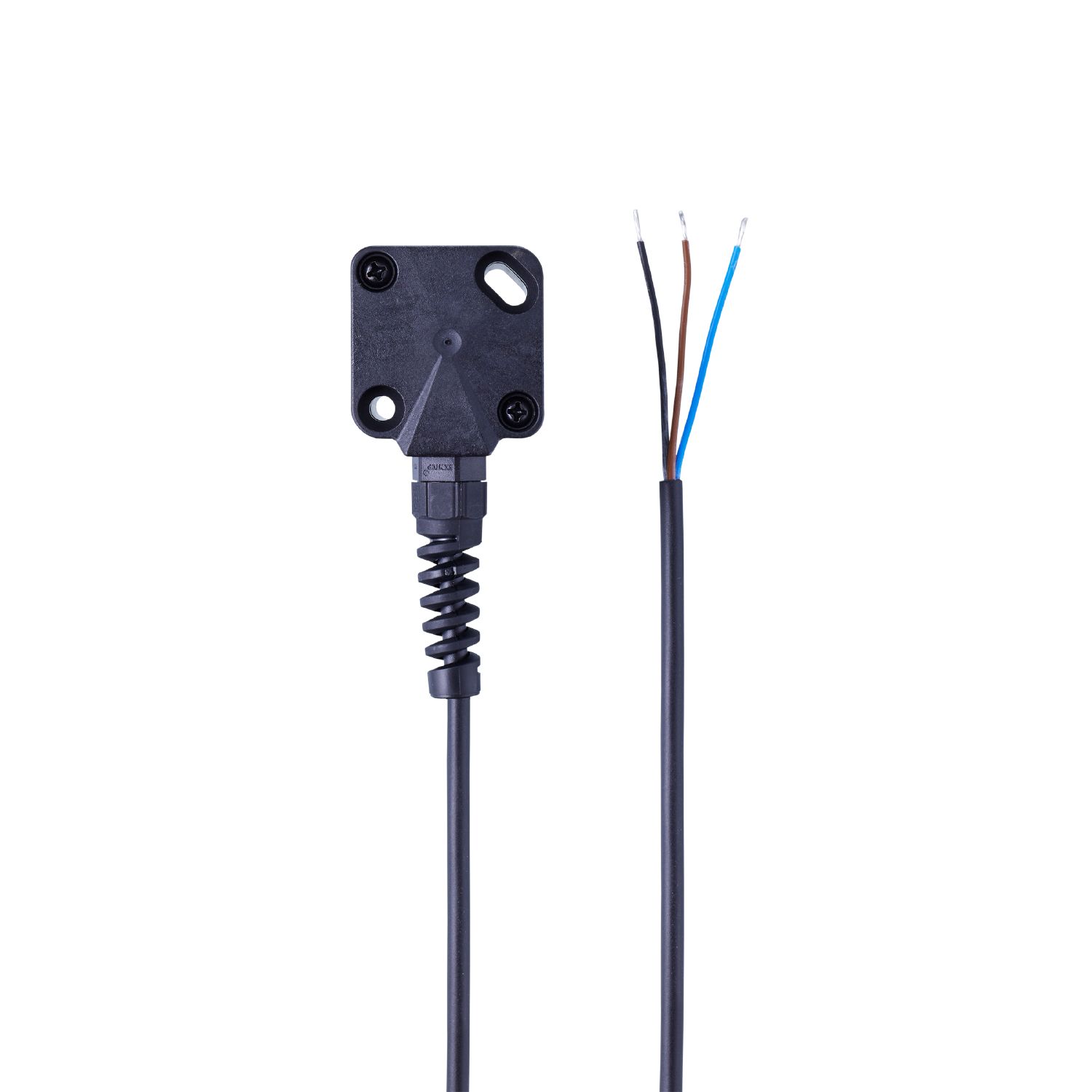

倾角传感器
EC2045
R360/INCLINOMETER/0,5-4,5
倾角传感器
EC2045
R360/INCLINOMETER/0,5-4,5
- 准确检测倾角
- 高重复性
- 准确的模拟输出
- 适用于移动机器
产品特征
| 测量轴数量 | 1 |
|---|---|
| 角度范围 [°] | ± 90 |
应用
| 功能原理 | 静态 |
|---|---|
| 应用 | 工业应用; 移动车辆用控制系统 |
电气数据
| 工作电压 [V] | 8...30 DC |
|---|---|
| 电流损耗 [mA] | < 35 |
| 防护等级 | III |
| 反相保护 | 有 |
| 反相保护 | 有 |
总的输入/输出
| 输入和输出总数 | 模拟输出数量: 1 |
|---|
输出
| 输出信号 | 模拟信号; (参见特性参数) |
|---|---|
| 模拟输出数量 | 1 |
| 模拟电压输出 [V] | 0.5...4.5 |
| 负载电阻最小值 [Ω] | 50000 |
| 过载保护 | 有 |
测量/设定范围
| 测量轴数量 | 1 |
|---|---|
| 角度范围 [°] | ± 90 |
精度/偏差
| 重复精度 [°] | 0,1 |
|---|
工作条件
| 环境温度 [°C] | -30...85 |
|---|---|
| 存储温度 [°C] | -30...85 |
| 外壳防护等级 | IP 67 |
认证/测试
| EMC电磁兼容 |
|
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗冲击 |
|
||||||||||
| 抗震 |
|
||||||||||
| MTTF [年] | 884 |
机械技术数据
| 重量 [g] | 282 |
|---|---|
| 尺寸 [mm] | 40.5 x 40.5 x 52.2 |
| 原材料 | 外壳: PPO |
| 拧紧扭矩 [Nm] | 1.8 |
| 安装方向 | 垂直的 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 电缆: 3.5 m, PUR |
|---|
图表
|
测量和安装方向
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EC2045-01 — 07.06.2024 —
EC2045 –
R360/INCLINOMETER/0,5-4,5
电气连接
电缆: 3.5 m, PUR
