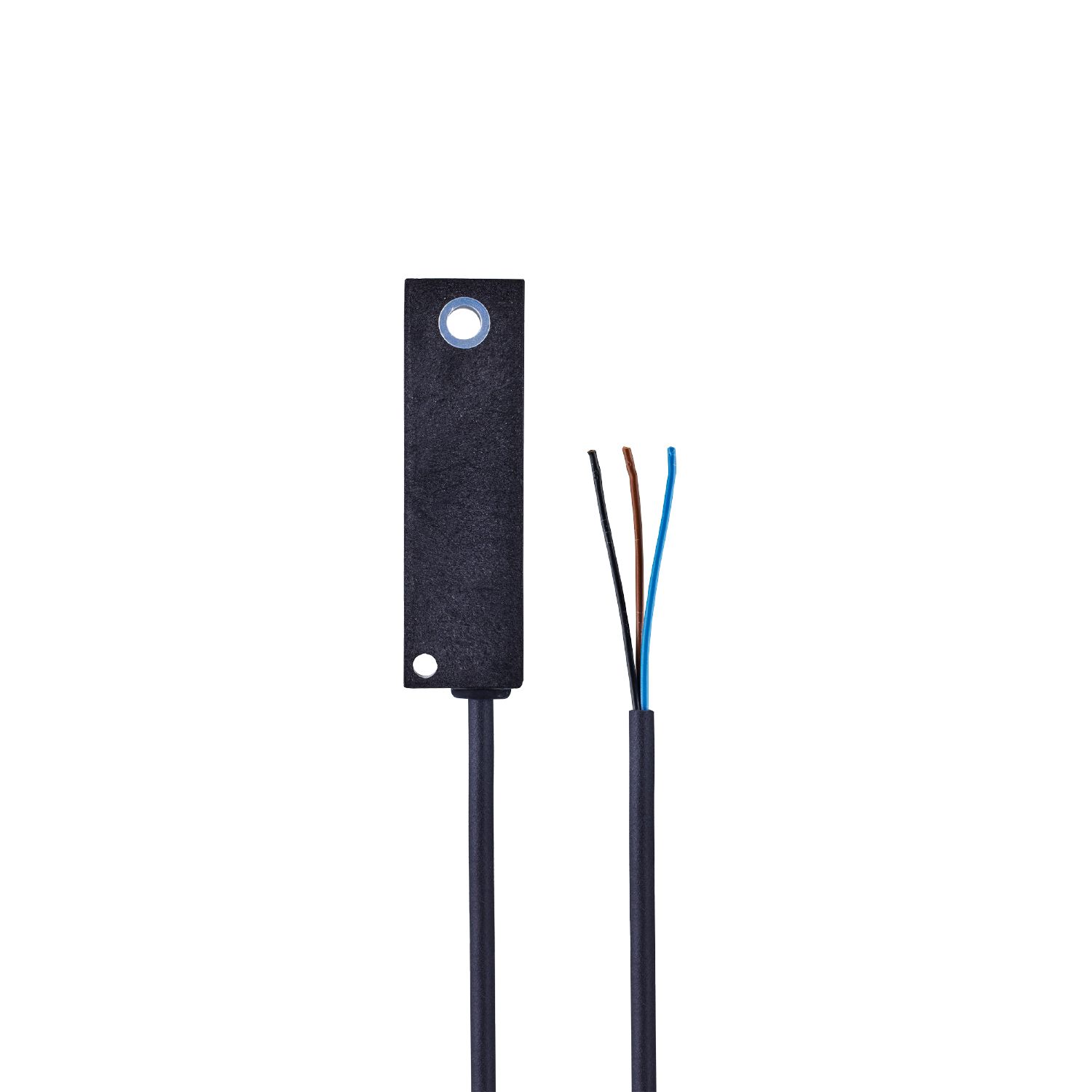

倾角传感器

Name: EC2061
Brand: ifm
SKU: EC2061
Price: 820.00 CNY

EC2061

R360/INCLINATION SWITCH

倾角传感器

EC2061

R360/INCLINATION SWITCH

精确的零点检测
高重复性
准确的开关输出
紧凑设计

产品特征

测量轴数量	1; (Z)
角度范围 [°]	1…-6
外壳	塑料外壳

应用

功能原理	静态
工作原理	抗腐蚀金属和液体
应用	工业应用; 移动车辆用控制系统

电气数据

工作电压 [V]	8...30 DC
电流消耗最大值 [mA]	700
防护等级	III
反相保护	有
反相保护	有

总的输入/输出

输入和输出总数	数字输出数量: 1

输出

输出信号	开关信号; (参见特性参数)
数字输出数量	1
输出功能	常开

测量/设定范围

请注意设定点SP

开关点 (ON): 0° = 水平（绝对）安装位置

复位点 (OFF): -2...-5°（电缆出线口逆时针方向）

SP和RP迟滞: +/- 1°

测量轴数量

1; (Z)

角度范围 [°]

1…-6

精度/偏差

精确度 [°]	0,2
重复精度 [°]	<0,2

工作条件

环境温度 [°C]	-30...80
存储温度 [°C]	-30...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 61000-6-3 干扰的发射	等级B

抗冲击

EN 60068-2-29

30 g 6 ms / 24000次冲击

抗震

DIN EN 60068-2-6	10 g (10...500 Hz) / 3个轴的10个频率周期
DIN EN 60068-2-64	(10...2000 Hz) / 32小时，3轴

MTTF [年]

571

机械技术数据

重量 [g]	226.9
外壳	塑料外壳
安装方式	Metallbuchse Ø 6,3 mm zur Befestigung des Neigungsschalters Loch Ø 4,5 mm zur Fixierung des Neigungsschalters
尺寸 [mm]	75 x 22 x 18
安装方向	水平的

注释

包装单位	1 件

电气连接

接口	电缆: 3.1 m, PVC

图表

测量和安装方向

	水平安装位置 / 绕z轴旋转
