- EC3133

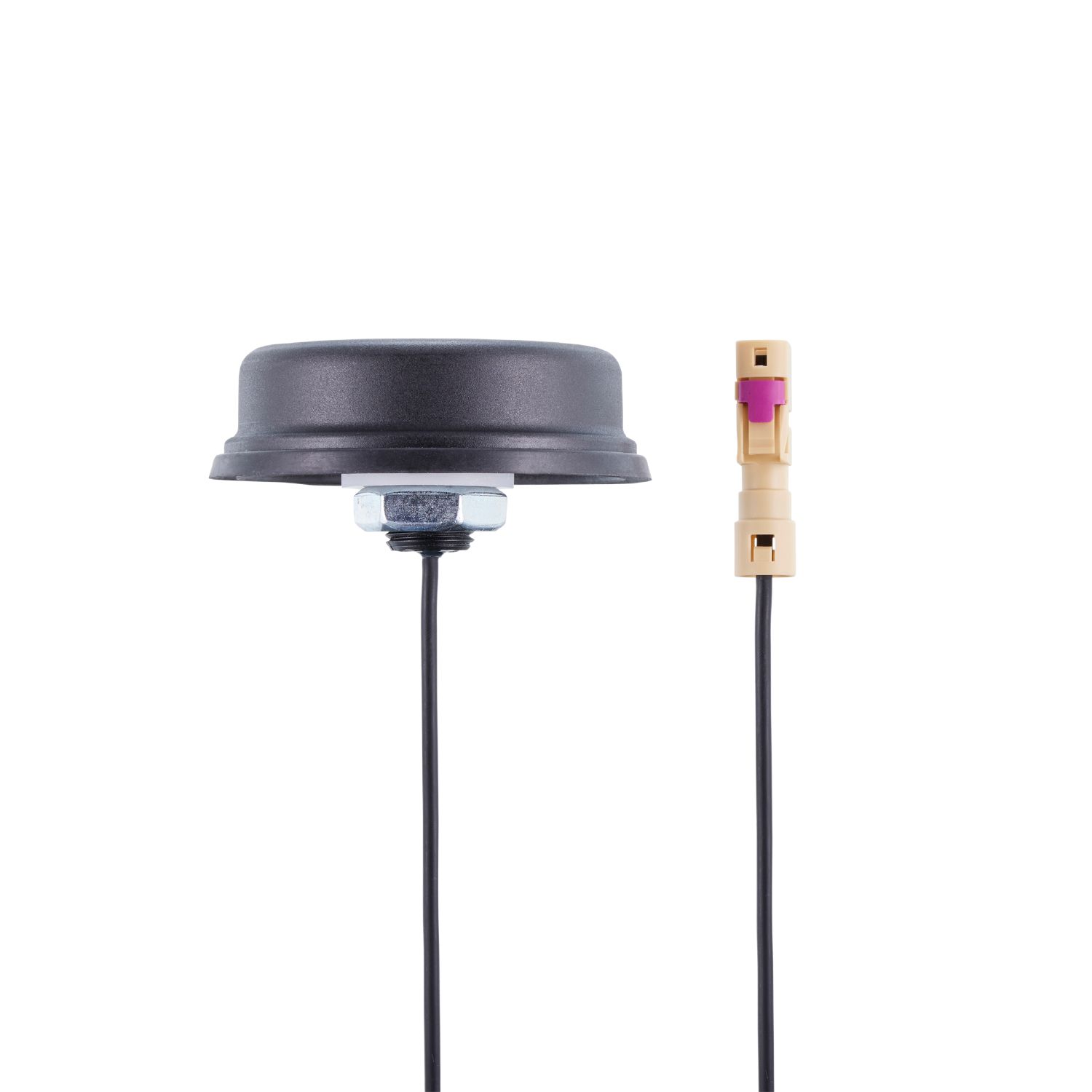

用于WLAN和蓝牙的组合天线
EC3133
WLAN/BLE/FAKRA-I Antenna
用于WLAN和蓝牙的组合天线
EC3133
WLAN/BLE/FAKRA-I Antenna
- 用于通过WLAN和蓝牙接收和发送数据
- 带放大器
- 用于移动机器的耐用设计
- 扁平外壳适用于车辆和移动机械的顶面安装
接口
| 频带 | 2400...2480 MHz (802.11b/g/n); 5150...5852 MHz (802.11a/h/j/n/ac) | ||||
|---|---|---|---|---|---|
| 连接件型号 | FAKRA | ||||
| 接口说明 |
|
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 外壳防护等级 | IP 69K |
认证/测试
| 标准 | IEC 60068-2-14 Nb; IEC 60068-2-14 Na; IEC 60068-2-3 Db; IEC 60068-2-2; IEC 60068-2-27; ISO 16750-2; EN 45545-2; ECE R 118 |
|---|
机械技术数据
| 重量 [g] | 105.85 |
|---|---|
| 安装方式 | 螺钉安装; (M16 x 1,5) |
| 尺寸 [mm] | Ø 76 / L = 23 |
| 拧紧扭矩 [Nm] | 5 |
注释
| 注释 |
|
|||||||
|---|---|---|---|---|---|---|---|---|
| 包装单位 | 1 件 |
电气连接 - WLAN / Bluetooth
| 电缆: 2 m | |
| 接插件: FAKRA I |
图表
|
Funkdiagramm
|
|
|---|
|
Funkdiagramm
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — EC3133-00 — 27.04.2023 —
EC3133 –
WLAN/BLE/FAKRA-I Antenna
电气连接 - WLAN / Bluetooth
电缆: 2 m
