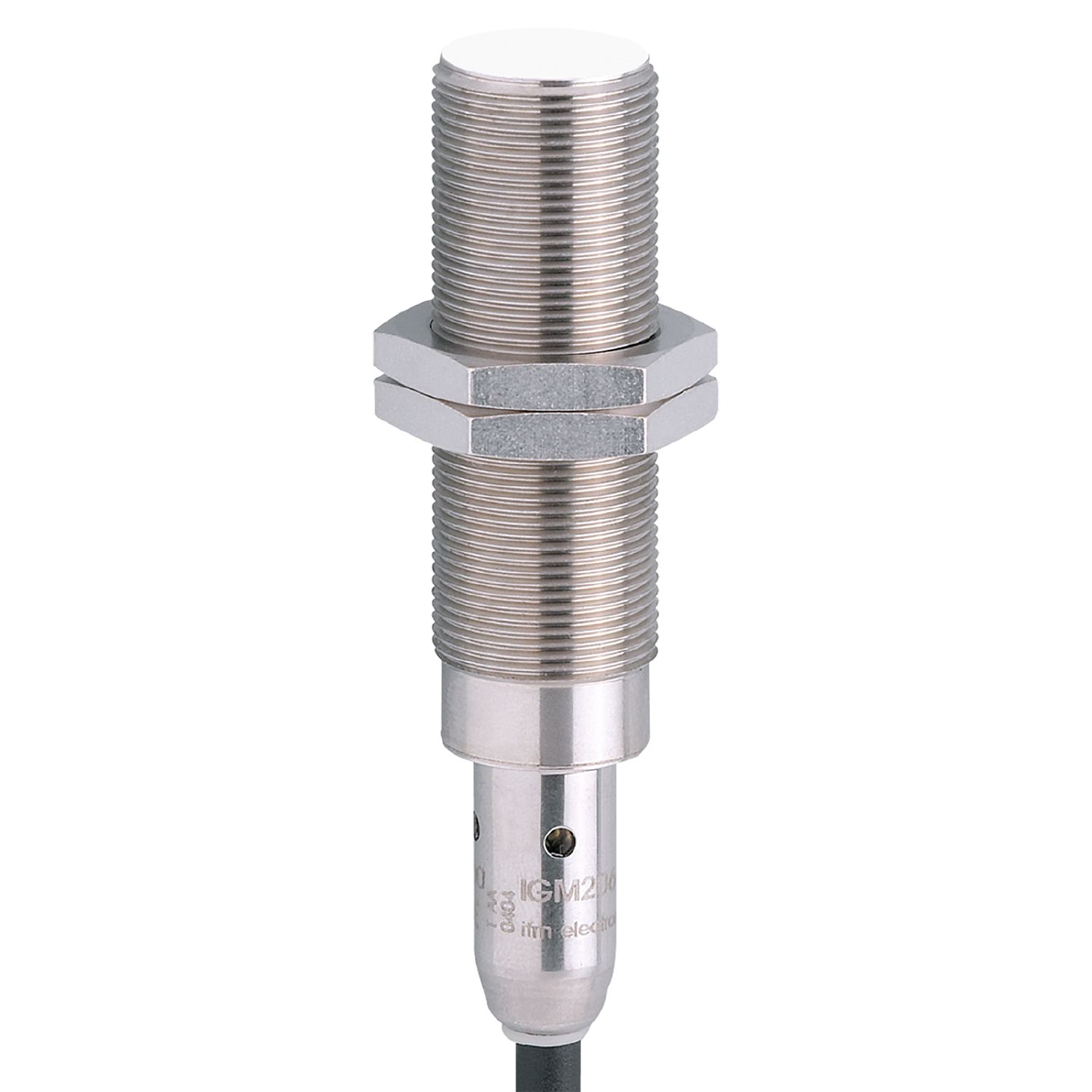

IGM215

电感式接近开关

IGM215

IGKC008BATKG/M/0.8M/PH

电感式接近开关

IGM215

IGKC008BATKG/M/0.8M/PH

工作温度范围大
高侵入防护，满足严苛环境条件的需求
根据汽车标准具有高 EMC 电阻
宽广的工作电压范围

产品特征

电气设计	PNP/NPN
输出功能	常开
感应距离 [mm]	8
尺寸 [mm]	M18 x 1 / L = 81

应用

特殊的性能	增长的感应距离
应用	适用于移动和严苛应用

电气数据

工作电压 [V]	10...36 DC
电流损耗 [mA]	< 10
防护等级	II
反相保护	有

输出

电气设计	PNP/NPN
输出功能	常开
开关量输出DC电压降最大值 [V]	2.5
最小的负载电流 [mA]	2; (只用于2线运行)
漏电流最大值 [mA]	0.5; (只用于2线运行)
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	200
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

感应距离 [mm]	8
工作距离 [mm]	0...6.48
增长的感应距离	有

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.45 / 铜: 0.35
迟滞 [Sr的百分比]	1...20

工作条件

环境温度 [°C]	-40...85
外壳防护等级	IP 67; IP 69K

认证/测试

EMC电磁兼容

根据德国工业标准ISO 11452-2的抗扰度	100 V/m
根据ISO 7637-2的传导干扰:
脉冲	1 2 3a 3b 4 5
严格等级	IV IV IV IV IV IV
失效准则	C C A A A C
EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-5 Surge	0,5 kV 线对线，Ri： 2Ohm
EN 61000-4-6 射频场感应的传导抗扰度	10 V
EN 55011	等级B

持续抗冲击性

EN 60068-2-27

40 g ６ ms; 3个坐标轴中每个方向4000个冲击 / -20...50 °C

快速温度变化

EN 60068-2-14 Na

TA = -４０ °C; TB = 85°C; t1 = 30 min; t2 = < 10 s; 50个周期

喷盐试验

EN 60068-2-52 Kb

严格等级5 (4个检测周期)

MTTF [年]

1192

机械技术数据

重量 [g]	87.2
安装	齐平安装
尺寸 [mm]	M18 x 1 / L = 81
螺纹代号	M18 x 1
原材料	外壳: 不锈钢(1.4404 / 316L); 感应面: LCP
拧紧扭矩 [Nm]	50

显示器/操作件

显示

开关状态	4 x 90° LED, 黄色

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接

接口	电缆: 0.8 m, PUR; 燃烧性能符合ECE R118 rev.2标准; 3 x 0.5 mm²
