产品分类

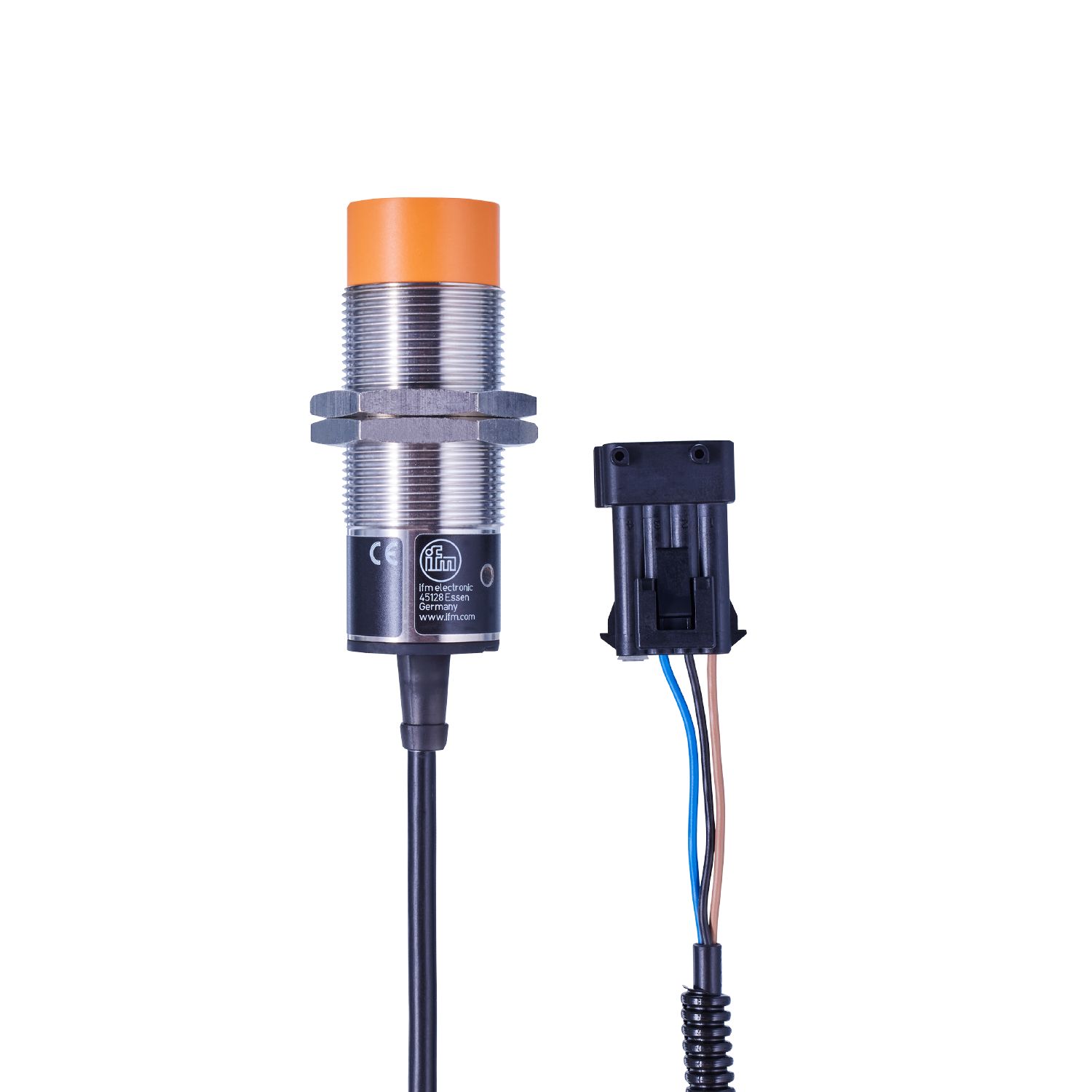

II5985

电感式接近开关

II5985

IIA3015-APKG/1,2M/AMP

电感式接近开关

II5985

IIA3015-APKG/1,2M/AMP

产品特征

电气设计	PNP
输出功能	常闭
感应距离 [mm]	15
外壳	螺纹结构
尺寸 [mm]	M30 x 1.5 / L = 81

应用

特殊的性能	增长的感应距离

电气数据

工作电压 [V]	10...36 DC
电流损耗 [mA]	15; (24 V)
防护等级	II
反相保护	有

输出

电气设计	PNP
输出功能	常闭
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	250
短路保护	有
过载保护	有

监控范围

感应距离 [mm]	15
实际感应距离 Sr [mm]	15 ± 10 %
工作距离 [mm]	0...12.1
增长的感应距离	有

精度/偏差

校正系数	钢: 1 / 特种钢: 0.7 / 黄铜: 0.4 / 铝: 0.3 / 铜: 0.2
迟滞 [Sr的百分比]	1...15
开关点偏移 [Sr的百分比]	-10...10

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

EN 60947-5-2

机械技术数据

重量 [g]	235.2
外壳	螺纹结构
安装	非齐平安装
尺寸 [mm]	M30 x 1.5 / L = 81
螺纹代号	M30 x 1.5
原材料	黄铜镀镍的; PBT
拧紧扭矩 [Nm]	50

显示器/操作件

显示

开关状态	1 x LED, 黄色

附件

供货范围

固定螺母: 2

注释

包装单位	1 件

电气连接

接口	电缆: 1.2 m, PVC; 开槽波纹管; 3 x 0.5 mm²
接口	接插件: 1 x TE

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — II5985-00 — 19.04.2021 —
