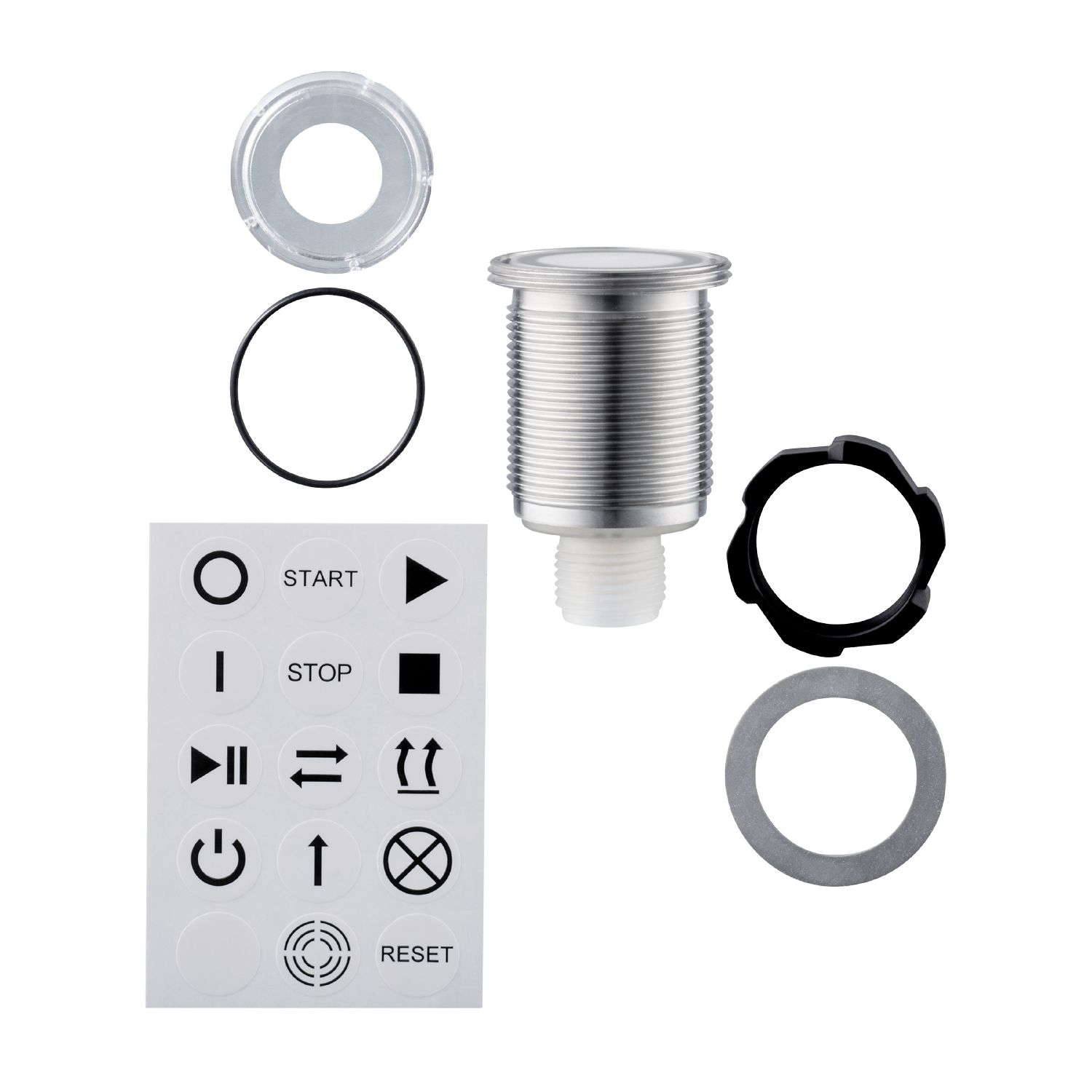

电容式触摸传感器

Name: KTE301
Brand: ifm
SKU: KTE301
Price: 936.00 CNY

KTE301

KTEEFOEMMFRKG/US/IO

电容式触摸传感器

KTE301

KTEEFOEMMFRKG/US/IO

仅适合与符号盘附件结合使用
可针对沉积物和溅水进行灵敏度设置及应用相关的设置
一个触摸传感器支持所有开关功能
无磨损驱动
带或不带IO-Link的RGB反馈

只有与符合FDA标准的E12840密封件一起使用时才符合FDA标准

产品特征

电气设计	PNP/NPN; (可设定参数)
输出功能	常开/常闭; (可设定参数)
通信接口	IO-Link
外壳	螺纹结构
尺寸 [mm]	M22 x 1 / L = 40.4

应用

工作原理	动态; 静态; 双稳; combination; (可设定参数)

电气数据

工作电压 [V]	8...32 DC
防护等级	III
反相保护	有

电流损耗

< 7,2 mA; (LED关闭: Ub = 24V)

< 125 mA; (LED白色, 最大亮度: Ub = 8V)

< 79 mA; (LED白色, 最大亮度: Ub = 12V)

< 43 mA; (LED白色, 最大亮度: Ub = 24V)

< 35 mA; (LED白色, 最大亮度 : Ub = 32V)

输入

输入总数	2
开关级别高 [V]	< 4.8; (24V安全关闭 : 电压 <= Ub*0,2)
开关级别低 [V]	> 19.2; (24V安全开启 : 电压 >= Ub*0,8)

输入

根据标准 IEC 61131-2 (Typ 3)

输出

电气设计	PNP/NPN; (可设定参数)
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	1.5
开关量输出DC的持续电流负载 [mA]	200
短路保护	有
过载保护	有

反应时间

反应时间 [ms]	64

软件/编程

参数设定	常开/常闭; PnP/nPn; 静态; 动态; 双稳; combination; ON延迟和关断延时; 亮度; Sensitivität; 工作条件

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1.3

外形

Function class	名称
0x0002	Fixed Switching Sensor
0x4000	Identification and Diagnosis
0x8101	Locator
0x8102	ProductURI
0x800C	Sensor Control

处理周期最小值 [ms]

13.2

工作条件

环境温度 [°C]	-30...65
外壳防护等级	IP 65; IP 67; IP 69K; (前面的)

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m / 3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
IEC 61000-6-3, EN 55011	(Class B)
IEC 61000-4-5 Surge	1 kV (L+到L- , 42 Ω, 0,5 µF) / 0,5 kV (所有到L-的电缆 , 42 Ω, 0,5 µF)

抗振强度

EN 60068-2-6 Fc

20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度

抗冲击

EN 60068-2-27 Ea

50 g 11 ms半正弦；3个坐标轴方向各冲击20次

持续抗冲击性

EN 60068-2-29 Eb

40 g 6 ms半正弦；3个坐标轴方向各冲击8000次

MTTF [年]

218

UL认证

Ta	-30...60 °C
Enclosure type	Type 1
电源	Limited Voltage/Current
文件数量UL	E174191

机械技术数据

重量 [g]	58.1
外壳	螺纹结构
尺寸 [mm]	M22 x 1 / L = 40.4
螺纹代号	M22 x 1
原材料	外壳: 特种钢; 锁定螺母: PBT

显示器/操作件

显示

操作	LED, RGB 可配置

附件

供货范围

固定螺母: 1

所需附件

符号盘

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A

图表

Funktionsrelevanter Anwendungshinweis

Funktion nur mit Symbolscheibe gewährleistet (gesondert bestellbar)
1.	Funktion mit Kunststoffscheibe gewährleistet
2.	Funktion ohne Scheibe nicht gewährleistet
3.	Funktion mit Edelstahlscheibe gewährleistet
