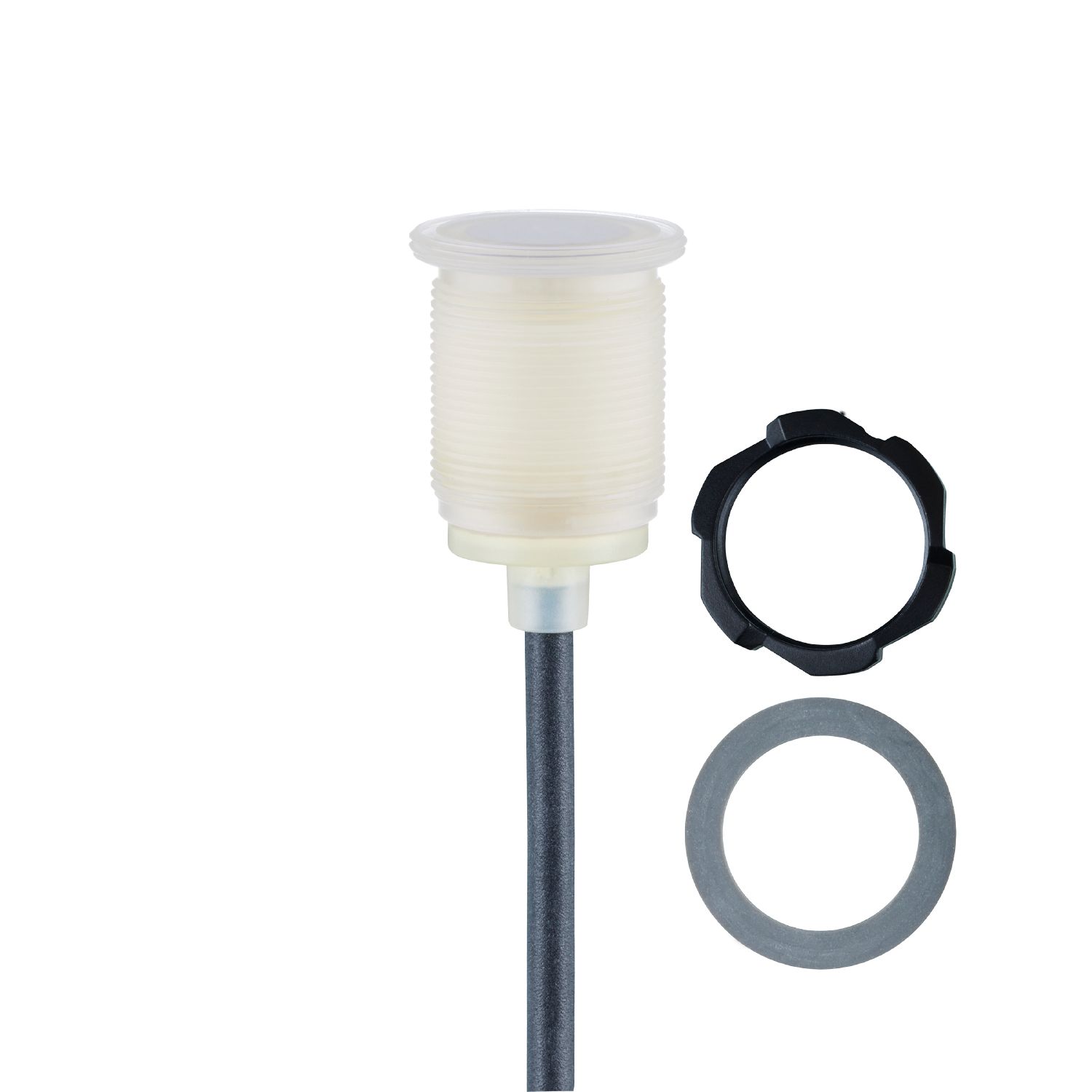

M22照明灯

Name: KTV102
Brand: ifm
SKU: KTV102
Price: 737.00 CNY

KTV102

KTE-VOKM--RKG/2m/IO

M22照明灯

KTV102

KTE-VOKM--RKG/2m/IO

采用KTE设计的指示灯
频闪、照明、脉动。一个灯具满足所有需求！
适用于不锈钢和塑料符号盘
带或不带IO-Link的RGB反馈
M22灯可在含或不含IO-Link通信的情况下运行

产品特征

通信接口	IO-Link
外壳	螺纹结构
尺寸 [mm]	M22 x 1 / L = 38.8

电气数据

工作电压 [V]	8...32 DC
防护等级	III
反相保护	有

电流损耗

< 7,2 mA; (LED关闭: Ub = 24V)

< 125 mA; (LED白色, 最大亮度: Ub = 8V)

< 79 mA; (LED白色, 最大亮度: Ub = 12V)

< 43 mA; (LED白色, 最大亮度: Ub = 24V)

< 35 mA; (LED白色, 最大亮度 : Ub = 32V)

输入

输入总数	2
开关级别高 [V]	< 4.8; (24V安全关闭 : 电压 <= Ub*0,2)
开关级别低 [V]	> 19.2; (24V安全开启 : 电压 >= Ub*0,8)

输入

根据标准 IEC 61131-2 (Typ 3)

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1.3

外形

Function class	名称
0x0002	Fixed Switching Sensor
0x4000	Identification and Diagnosis
0x8101	Locator
0x8102	ProductURI
0x800C	Sensor Control

处理周期最小值 [ms]

工作条件

环境温度 [°C]	-30...65
外壳防护等级	IP 65; IP 67; IP 69K; (前面的)

认证/测试

EMC电磁兼容

EN 61000-4-2 ESD	4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射	10 V/m / 3 V/m
EN 61000-4-4 Burst	2 kV
EN 61000-4-6 射频场感应的传导抗扰度	10 V
IEC 61000-6-3, EN 55011	(Class B)
IEC 61000-4-5 Surge	1 kV (L+到L- , 42 Ω, 0,5 µF) / 0,5 kV (所有到L-的电缆 , 42 Ω, 0,5 µF)

抗振强度

EN 60068-2-6 Fc

20 g (10...3000 Hz) / 50个扫描周期/频率; 每3个轴每分钟一个八度

抗冲击

EN 60068-2-27 Ea

50 g 11 ms半正弦；3个坐标轴方向各冲击20次

持续抗冲击性

EN 60068-2-29 Eb

40 g 6 ms半正弦；3个坐标轴方向各冲击8000次

MTTF [年]

309

UL认证

Ta	-30...60 °C
Enclosure type	Type 1
电源	Limited Voltage/Current
文件数量UL	E174191

机械技术数据

重量 [g]	109
外壳	螺纹结构
尺寸 [mm]	M22 x 1 / L = 38.8
螺纹代号	M22 x 1
原材料	外壳: PA; 锁定螺母: PBT

显示器/操作件

显示

操作	LED, RGB 可配置

附件

供货范围

固定螺母: 1

所需附件

符号盘

O形环

注释

包装单位	1 件

电气连接

接口	电缆: 2 m, PUR, Ø 4.9 mm; 5 x 0.34 mm²
