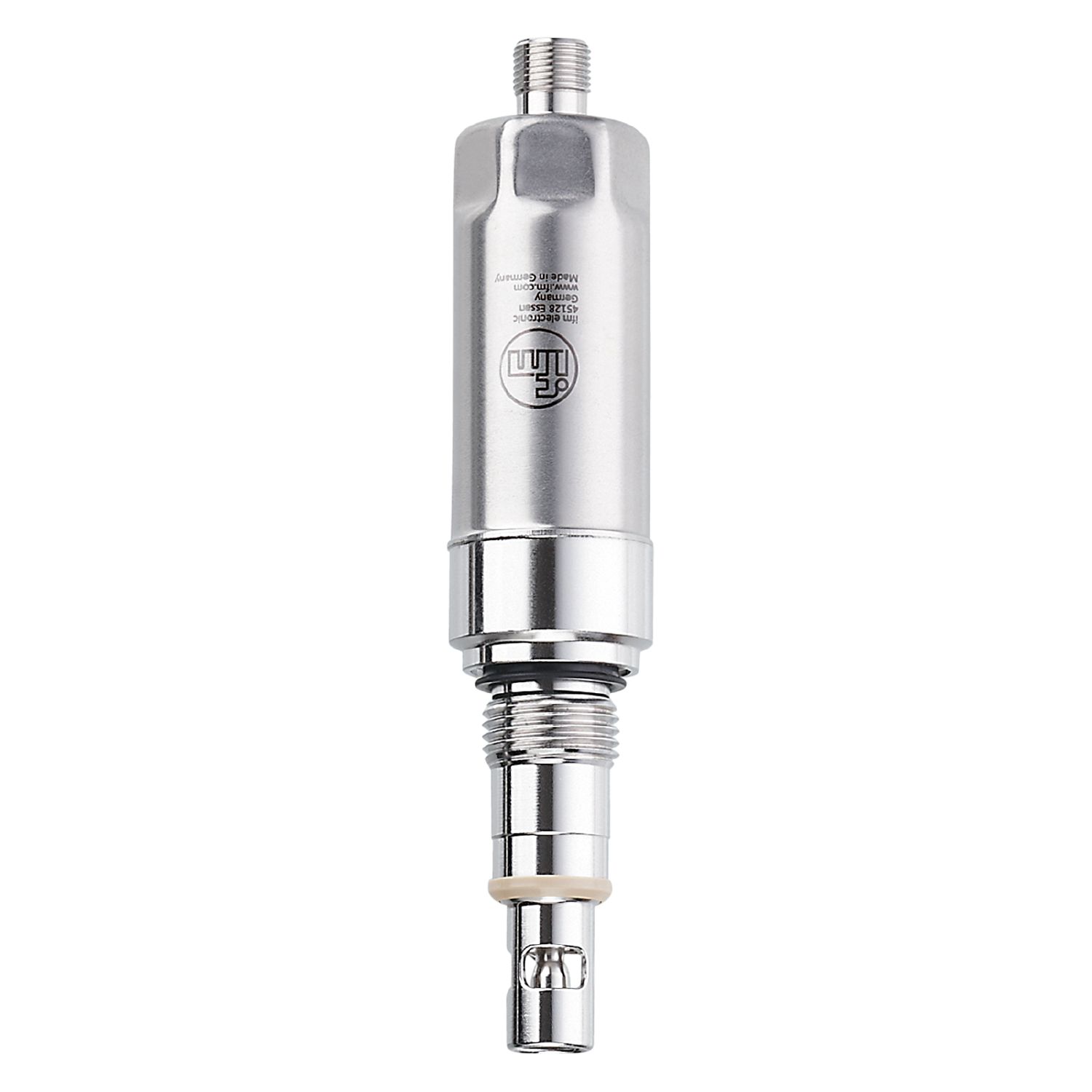

电导式电导率传感器
LDL101
COND CONDUCTIVITY UPW HYG G1/2
产品特征
输入和输出总数 | 模拟输出数量: 1 |
---|---|
系统接口 | 螺纹连接 G 1/2 外螺纹 密封锥面 可选:符合EHEDG标准的卫生型PEEK垫圈 |
应用
特殊的性能 | 镀金触点 | |
---|---|---|
介质 | 导电液体 | |
介质说明 |
|
|
不能用于 | 请参见操作使用说明书,章节"功能和特征"。 | |
介质温度 [°C] | -25...100; (< 1 h: 150) | |
抗压强度 [bar] | 35 | |
耐真空 [mbar] | -1000 |
电气数据
工作电压 [V] | 18...30 DC |
---|---|
电流损耗 [mA] | < 60 |
防护等级 | III |
反相保护 | 有 |
开机延迟时间 [s] | 2 |
测量原理 | konduktiv |
总的输入/输出
输入和输出总数 | 模拟输出数量: 1 |
---|
输出
输出数量 | 1 |
---|---|
输出信号 | 模拟信号; IO-Link |
输出功能 | 模拟量输出; 可调整量程; 可选 电导率 / 温度 |
模拟输出数量 | 1 |
模拟电流输出 [mA] | 4...20 |
负载最大值 [Ω] | 500 |
测量/设定范围
测量范围 [µS/cm] | 0.04...1000 | ||||||
---|---|---|---|---|---|---|---|
分辨率 [µS/cm] |
|
测量范围 [°C] | -25...150 |
---|
精度/偏差
精确度(在测量范围) | 3 % MW ± 0,03 µS/cm |
---|---|
漂移 [%/K] | 0,1 %/K MW |
重复精度 | 1 % MW ± 0,010 µS/cm |
长时间稳定性 | 1,5 % MW ± 0,015 µS/cm |
精确度 [K] | 20...50 °C: < ± 0,5 K; -25...150 °C: < ± 1,5 K |
---|---|
重复精度 [K] | 0,2 |
分辨率 [K] | 0.1 |
反应时间
反应时间 [s] | < 2; (T09; 阻尼 = 0) |
---|
反应时间 [s] | < 9; (T09) |
---|
接口
通信接口 | IO-Link | ||||
---|---|---|---|---|---|
传递类型 | COM2 (38,4 kBaud) | ||||
IO-Link revision | 1.1 | ||||
SDCI标准 | IEC 61131-9 | ||||
外形 | Measuring Sensor, Identification and Diagnosis | ||||
SIO模式 | 否 | ||||
必需的mater port type | A | ||||
模拟过程数据 | 1 | ||||
处理周期最小值 [ms] | 5.6 | ||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -40...60 |
---|---|
存储温度 [°C] | -40...85 |
外壳防护等级 | IP 68; IP 69K; (7天 / 水深3 m/ 0.3 bar: IP 68) |
认证/测试
EMC电磁兼容 |
|
||||
---|---|---|---|---|---|
抗冲击 |
|
||||
抗震 |
|
||||
MTTF [年] | 173 |
机械技术数据
重量 [g] | 346.8 |
---|---|
原材料 | 不锈钢(1.4404 / 316L); PEI; FKM |
材料(接液部件) | 不锈钢(1.4435 / 316L); PEEK |
系统接口 | 螺纹连接 G 1/2 外螺纹 密封锥面 可选:符合EHEDG标准的卫生型PEEK垫圈 |
注释
注释 |
|
|
---|---|---|
说明 | 填补数字量与模拟量信号间的鸿沟:通过以模拟量方式集成现代化IO-Link传感器 ,EIO104让您可以通过具有多个过程值的智能IO-Link传感器实现2个模拟量信号输出。 | |
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x M12 (EN 61067-2-101); 译码: A; 触头: 镀金的 |
---|
