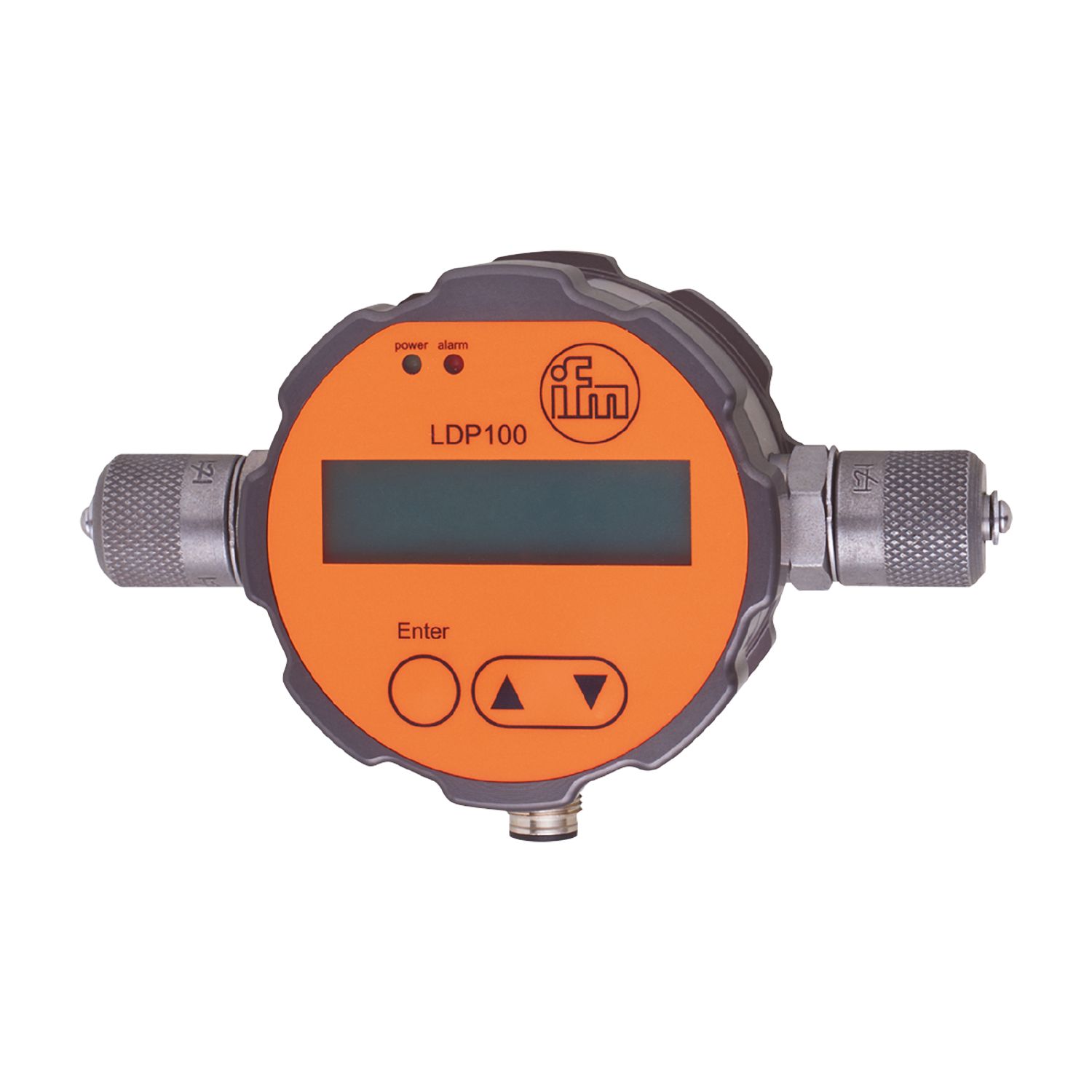

Optical oil particle monitor
LDP100
OIL PARTICLE MONITOR
Optical oil particle monitor
LDP100
OIL PARTICLE MONITOR
- 通过对粒子浓度进行分析的趋势监控
- 在 LCD 显示屏上表示纯度等级
- 应用最高 420 bar
- 直观友好的操作
- CAN 总线、模拟和开关输出
用于8针插座，核心颜色不规范。 请注意传感器和插座的接线(参见技术参数表)。 请参阅“下载”下的技术说明
产品特征
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
|---|---|
| 系统接口 | 螺纹连接 M16 x 2 外螺纹 Minimess |
应用
| 介质 | 矿物油（例如: HLP); 酯油（例如: HEES); 生物降解油（例如: HETG) |
|---|
| 介质温度 [°C] | -10...80 |
|---|
电气数据
| 工作电压 [V] | 9...33 DC |
|---|---|
| 电流损耗 [mA] | 9...50 |
| 防护等级 | III |
| 测量原理 | 光电 |
总的输入/输出
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
|---|
输出
| 输出数量 | 2 |
|---|---|
| 数字输出数量 | 1 |
| 开关量输出DC的持续电流负载 [mA] | 500 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | (Ub - 4 V) / 20 mA; Ub = 24 V: 1000 |
| 短路保护 | 否 |
| 过载保护 | 否 |
测量/设定范围
| 测量范围 | 10...22; (（系列号）) |
|---|---|
| 显示范围 | 0...24; (（系列号）) |
精度/偏差
| 精确度 | ± 1; (（系列号）) |
|---|
软件/编程
| 参数设定 | 通过按钮，PC或数字输入/输出 |
|---|
接口
| 通信接口 | CAN |
|---|
工作条件
| 环境温度 [°C] | -10...60 |
|---|---|
| 存储温度 [°C] | -20...60 |
| 外壳防护等级 | IP 67 |
认证/测试
| MTTF [年] | 97 |
|---|---|
| 承压设备指令 | 第3条第3节 - 良好的工程实践 |
机械技术数据
| 重量 [g] | 829 |
|---|---|
| 材料(接液部件) | 不锈钢 (1.4028 / 420); 蓝宝石; 丁晴橡胶; 铬 |
| 系统接口 | 螺纹连接 M16 x 2 外螺纹 Minimess |
显示器/操作件
| 显示 |
|
|---|
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 接口 | 接插件: 1 x M12; 译码: A |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — LDP100-00 — 17.10.2013 —
LDP100 –
OIL PARTICLE MONITOR
- 1
- 编程按钮
- 2
- 显示
电气连接
接插件: 1 x M12; 译码: A
接口
- CANL/CANH:
- CAN
- In:
- 开关量输入 低级别活动测量周期
- Out 1:
- 模拟量输出
- Out 2:
- 开关输出
- GND 1:
- 信号接地 Out 1
- L-/screen:
- 连接到外壳
