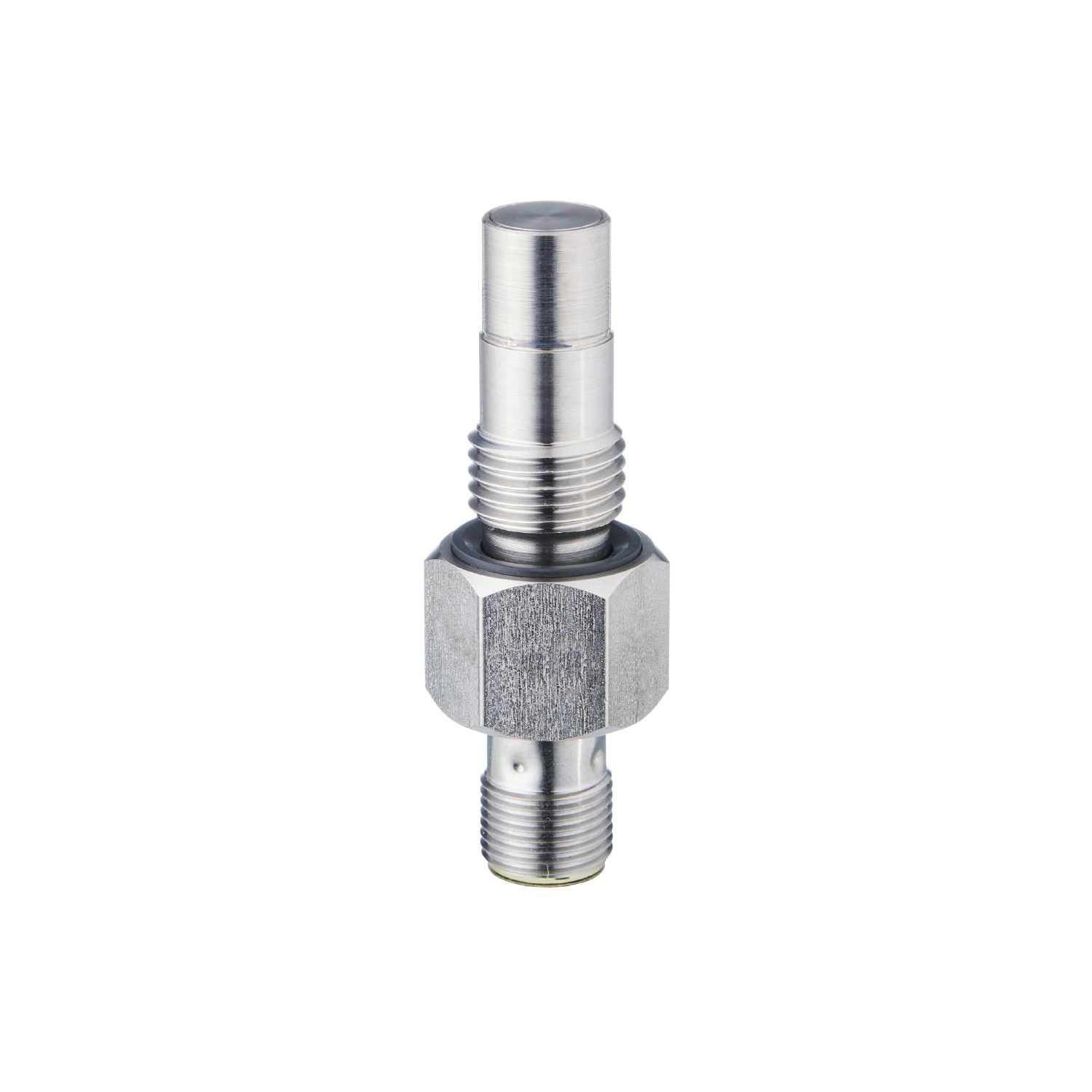

用于液压缸的磁性耐压开关
M9H207
M9K3002BBPKG/B/AM/500/US
用于液压缸的磁性耐压开关
M9H207
M9K3002BBPKG/B/AM/500/US
产品特征
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 感应距离 [mm] | 2 |
| 外壳 | 螺纹结构 |
| 尺寸 [mm] | M14 x 1.5 / L = 53 |
应用
| 特殊的性能 | 镀金触点; 金属外壳 | ||||
|---|---|---|---|---|---|
| 应用 | 液压油缸 | ||||
| 介质 | 检测黑色金属 | ||||
| 爆破压力最小值 [bar] | 2000 | ||||
| 抗压强度 [bar] |
|
电气数据
| 工作电压 [V] | 10...36 DC |
|---|---|
| 额定绝缘电压 [V] | 60 |
| 电流损耗 [mA] | < 23 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | < 300 |
输出
| 电气设计 | PNP |
|---|---|
| 输出功能 | 常开 |
| 开关量输出DC电压降最大值 [V] | 1.6 |
| 漏电流最大值 [mA] | 0.1 |
| 开关量输出DC的持续电流负载 [mA] | 200 |
| 开关量输出短暂的电流负载 [mA] | 200 |
| 开关频率DC [Hz] | 1000 |
| 短路保护类型 | 脉冲 |
| 短路保护 | 有 |
| 过载保护 | 有 |
监控范围
| 感应距离 [mm] | 2 |
|---|---|
| 实际感应距离 Sr [mm] | 2 ± 10 % |
| 工作距离 [mm] | 0...1.62 |
精度/偏差
| 迟滞 [Sr的百分比] | < 15 |
|---|---|
| 开关点偏移 [Sr的百分比] | -10...10 |
| 重复精度 [Sr的百分比] | < 10 |
工作条件
| 环境温度 [°C] | 120 |
|---|---|
| 外壳防护等级 | IP 65; IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 抗振强度 |
|
||||||||||||
| 抗冲击 |
|
||||||||||||
| 快速温度变化 |
|
||||||||||||
| MTTF [年] | 1701 |
机械技术数据
| 重量 [g] | 54.8 |
|---|---|
| 外壳 | 螺纹结构 |
| 安装 | 齐平安装 |
| 尺寸 [mm] | M14 x 1.5 / L = 53 |
| 螺纹代号 | M14 x 1.5 |
| 原材料 | 外壳: 不锈钢(1.4404 / 316L); 感应面: 不锈钢(1.4404 / 316L); O形环: FPM 90 |
| 拧紧扭矩 [Nm] | < 25 |
| 金属外壳 | 有 |
注释
| 包装单位 | 1 件 |
|---|
电气连接 - 插头
| 接口 | 接插件: 1 x M12; 译码: A; 成型体: PEI; 触头: 镀金的 |
|---|
图表
|
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — M9H207-00 — 22.11.2023 —
M9H207 –
M9K3002BBPKG/B/AM/500/US
电气连接 - 插头
接插件: 1 x M12; 译码: A; 成型体: PEI; 触头: 镀金的
