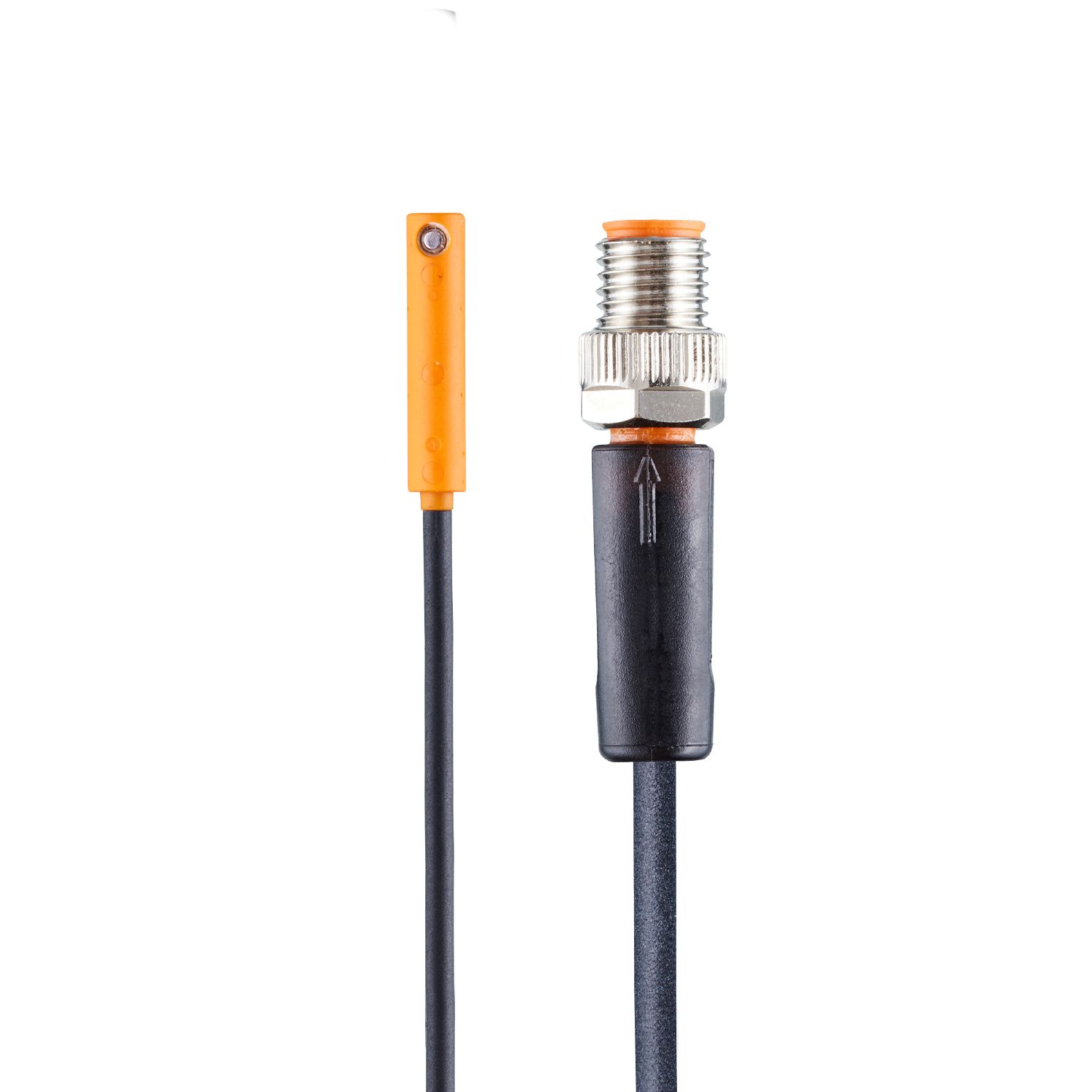

带GMR元件的气缸开关

MK5534

MKC3028BBPKG/G/0,3M/ZH/ASR

带GMR元件的气缸开关

MK5534

MKC3028BBPKG/G/0,3M/ZH/ASR

产品特征

电气设计	PNP
输出功能	常开
尺寸 [mm]	26.1 x 2.8 x 5.5

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	< 10
防护等级	III
反相保护	有
开机延迟时间 [s]	< 0.05

输出

电气设计	PNP
输出功能	常开
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	> 1000
短路保护	有
短路保护类型	脉冲
过载保护	有

监控范围

磁灵敏度 [mT]	2.8

精度/偏差

迟滞 [mm]	0.5...1.5
重复精度 [mm]	< 0.1

工作条件

环境温度 [°C]	-25...80
外壳防护等级	IP 65; IP 67

认证/测试

EMC电磁兼容

EN 61000-4-2	- CD / 8 kV AD
EN 61000-4-3	10 V/m
EN 61000-4-4	2 kV
EN 61000-4-6	10 V
EN 55011	等级B

抗振强度

DIN EN 60068-2-6

15 g (10...55 Hz) / 10个频率周期，1倍频程/分钟，3轴

抗冲击

DIN IEC 68-2-27

30 g 11 ms Halbsinus; je 1000 Schocks in jede Richtung der 3 Koordinatenachsen

抗震

DIN EN 60068-2-64

10 g / (20...2000 Hz) 100 Minuten, in 3 Achsen

MTTF [年]

3523

UL认证

Ta	-25...55 °C
Enclosure type	Type 1
电源	Class 2
UL认证编号	C013
文件数量UL	E174191

机械技术数据

重量 [g]	14.6
安装	齐平安装
气缸型号	C型槽气缸
尺寸 [mm]	26.1 x 2.8 x 5.5
原材料	外壳: PA 增强型玻璃纤维; 螺纹套筒: 黄铜; 螺丝钉: 特种钢

显示器/操作件

显示

开关状态	1 x LED, 黄色

注释

包装单位	1 件
