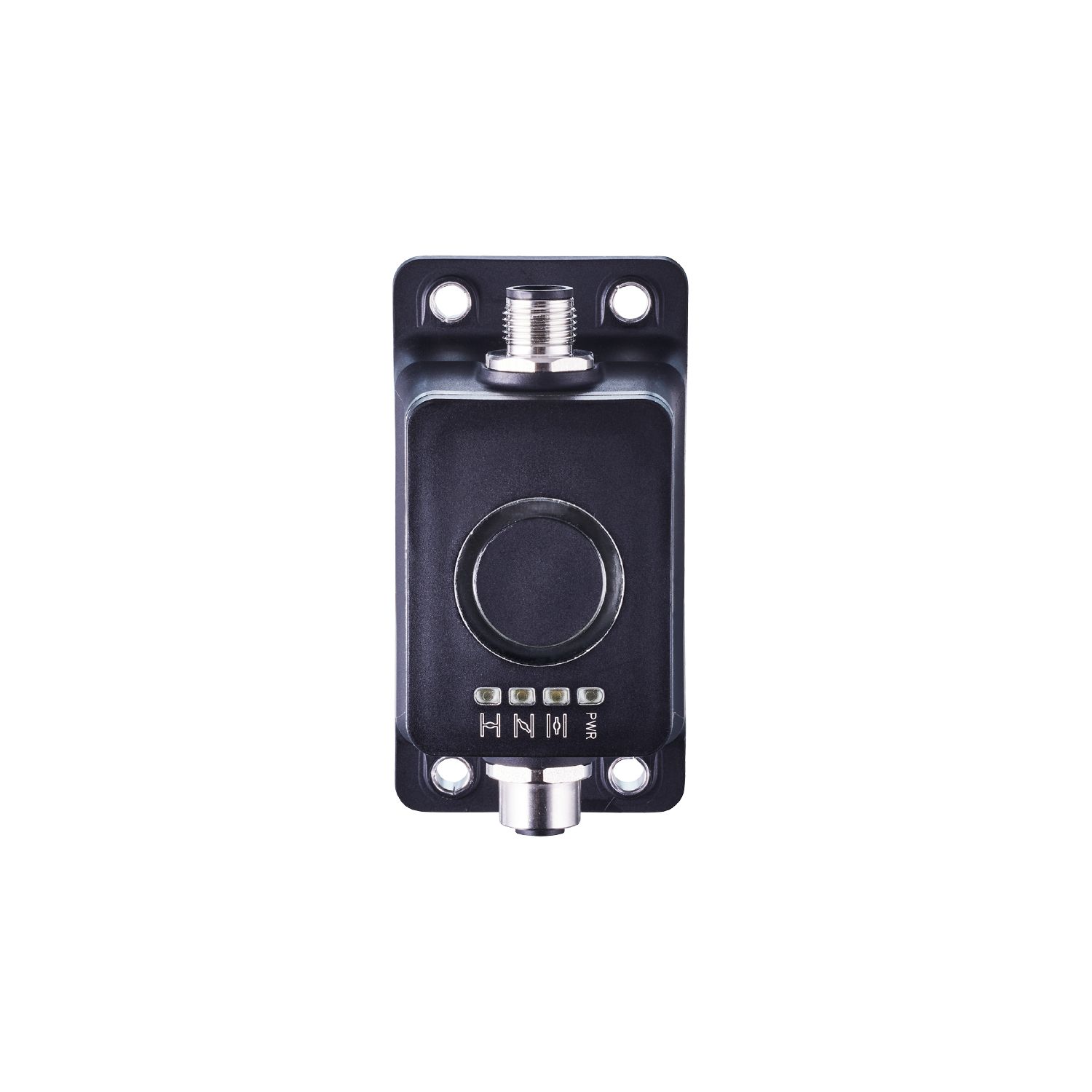

工业阀门定位器

MVQ301

MVQ3360-XRKG/IO/B-Port/2SV/US

工业阀门定位器

MVQ301

MVQ3360-XRKG/IO/B-Port/2SV/US

具有自优化功能的集成调整算法，用于精确到百分比的工业阀门定位
自动示教功能方便快速设置
更少的接线来直接控制控制阀
针对磨损、堵塞或沉积的自诊断功能，实现预防性维护
带闪烁模式的独立可调RGB LED，可在恶劣环境中轻松进行视觉定位

为确保设备的正常工作，我们强烈建议您购买一套完整的定位器套件用于初始设置。点击这里了解详情。

产品特征

通信接口	IO-Link
外壳	矩形的
尺寸 [mm]	95 x 50 x 57

电磁阀连接 (SV1 / SV2)

电气设计	PNP
输出功能	2 x 常开

应用

工作原理	磁性
应用	旋转角度检测，绝对式; 位置控制

电气数据

防护等级	III
反相保护	有
开机延迟时间最大值 [ms]	300

执行器电源 (UA)

工作电压 [V]	20...30 DC
电流损耗 [mA]	< 410

传感器电源 (US)

工作电压 [V]	20...30 DC
电流损耗 [mA]	< 40

输出

电磁阀连接 (SV1 / SV2)

电气设计	PNP
输出功能	2 x 常开
每个输出最大电流负载 [mA]	200
短路保护	有
过载保护	有

监控范围

监控范围 [°]	360

精度/偏差

旋转角度检测

精确度 [°]	± 1
温度变化率 [°/K]	0,02
重复精度 [°]	0,1

位置控制

盲区

0,5...25 % (出厂设定: 2 %)

分辨率 [%]

0,1; (预设值)

开关点指示

迟滞 [%]	0.4...10; (出厂设定: 1 %)

打开

1...100 % (出厂设定: 95 %)

锁定

0,0...99,0 % (出厂设定: 5 %)

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9 CDV

外形

Function class	名称
0x0030	BLOB transfer
0x4000	Identification and Diagnosis
0x8101	Locator
0x8102	ProductURI

SIO模式

否

必需的mater port type

处理周期最小值 [ms]

支持的DeviceID

运行方式	DeviceID
default	1775

工作条件

环境温度 [°C]	-25...70
外壳防护等级	IP 65; IP 67; (目标对象区域防尘保护)

认证/测试

EMC电磁兼容

EN 61000-4-2	4 kV CD / 8 kV AD
EN 61000-4-3	10 V/m
EN 61000-4-4	2 kV
EN 61000-4-6	10 V
EN 55011	等级B

抗振强度

EN 60068-2-6 Fc

1 mm (10...55 Hz) / 每3个轴每分钟一个八度

抗冲击

EN 60068-2-27 Ea

30 g 11ms半正玄; 3个坐标轴中每个方向6个冲击

MTTF [年]

421

包括嵌入式软件

有

机械技术数据

重量 [g]	188.8
外壳	矩形的
尺寸 [mm]	95 x 50 x 57
原材料	外壳, 凸轮: PA; 插头, 插座: 不锈钢（316L / 1.4404）
拧紧扭矩 [Nm]	凸轮: 1,2; 外壳: 3,0; 塑料安装板上的外壳: 1,5

显示器/操作件

显示

操作	1 x LED, 绿色
开关状态	3 x LED, 白色
开关状态	1 x LED, RGB

附件

供货范围

内六角头螺丝: 4 x M5 x 16, 特种钢

注释

包装单位	1 件
