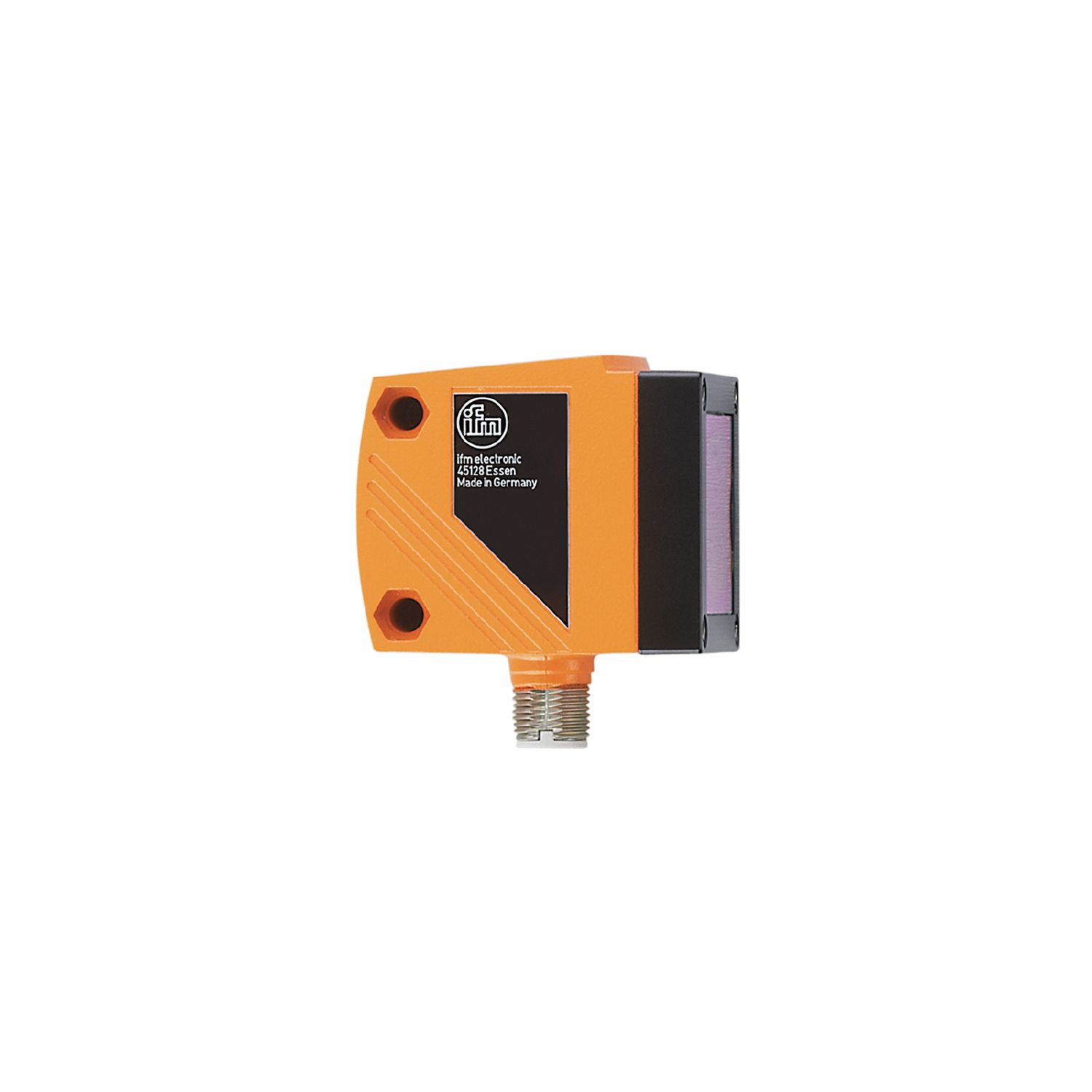

激光测距传感器
O1D121
O1DLF3KG
激光测距传感器
O1D121
O1DLF3KG
- 可靠的光学距离测量,量程最高可达 10 m
- 2 个开关输出;可将其中一个编程为模拟输出
- 可调整的测量范围和窗口功能
- 适用于需背景抑制功能的应用
- 温控镜头加热
产品特征
激光防护等级 | 2 |
---|---|
外壳 | 矩形的 |
电气数据
工作电压 [V] | 23...25 DC; (符合cULus - Class 2标准) |
---|---|
电流损耗 [mA] | < 150; (250: <5 °C) |
防护等级 | III |
反相保护 | 有 |
使用寿命 [h] | 50000 |
总的输入/输出
输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
---|
输出
输出数量 | 2 |
---|---|
电气设计 | PNP |
数字输出数量 | 2 |
输出功能 | 常开/常闭; (可选) |
每个输出最大电流负载 [mA] | 200 |
模拟输出数量 | 1 |
模拟电流输出 [mA] | 4...20; (IEC 61131-2) |
负载最大值 [Ω] | 250 |
模拟电压输出 [V] | 0...10; (IEC 61131-2) |
负载电阻最小值 [Ω] | 5000 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
监控范围
光斑宽度最大值 [mm] | 15 |
---|---|
光斑高度最大值 [mm] | 15 |
光点尺寸参考 | 10 m |
背景消隐 [m] | < 19 |
测量/设定范围
测量范围 [m] | 0.2...10; (白纸 200 x 200 mm 90 %反射) |
---|---|
测量频率 [Hz] | 1...50 |
工作条件
环境温度 [°C] | -26...60 |
---|---|
外壳防护等级 | IP 67 |
认证/测试
EMC电磁兼容 |
|
||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
激光防护等级 | 2 | ||||||||||||||||||||
激光保护注意事项 |
|
||||||||||||||||||||
UL认证 |
|
机械技术数据
重量 [g] | 249.2 |
---|---|
外壳 | 矩形的 |
尺寸 [mm] | 59 x 42 x 52 |
原材料 | 外壳: 模压铸锌; 前面透镜: 玻璃; LED窗口: PC |
透镜校准 | 侧面的镜组 |
显示器/操作件
显示 |
|
||||||
---|---|---|---|---|---|---|---|
元件 |
|
附件
附件(可选) |
|
---|
注释
注释 |
|
|
---|---|---|
包装单位 | 1 件 |
电气连接 - 插头
接口 | 接插件: 1 x M12; 译码: A |
---|
