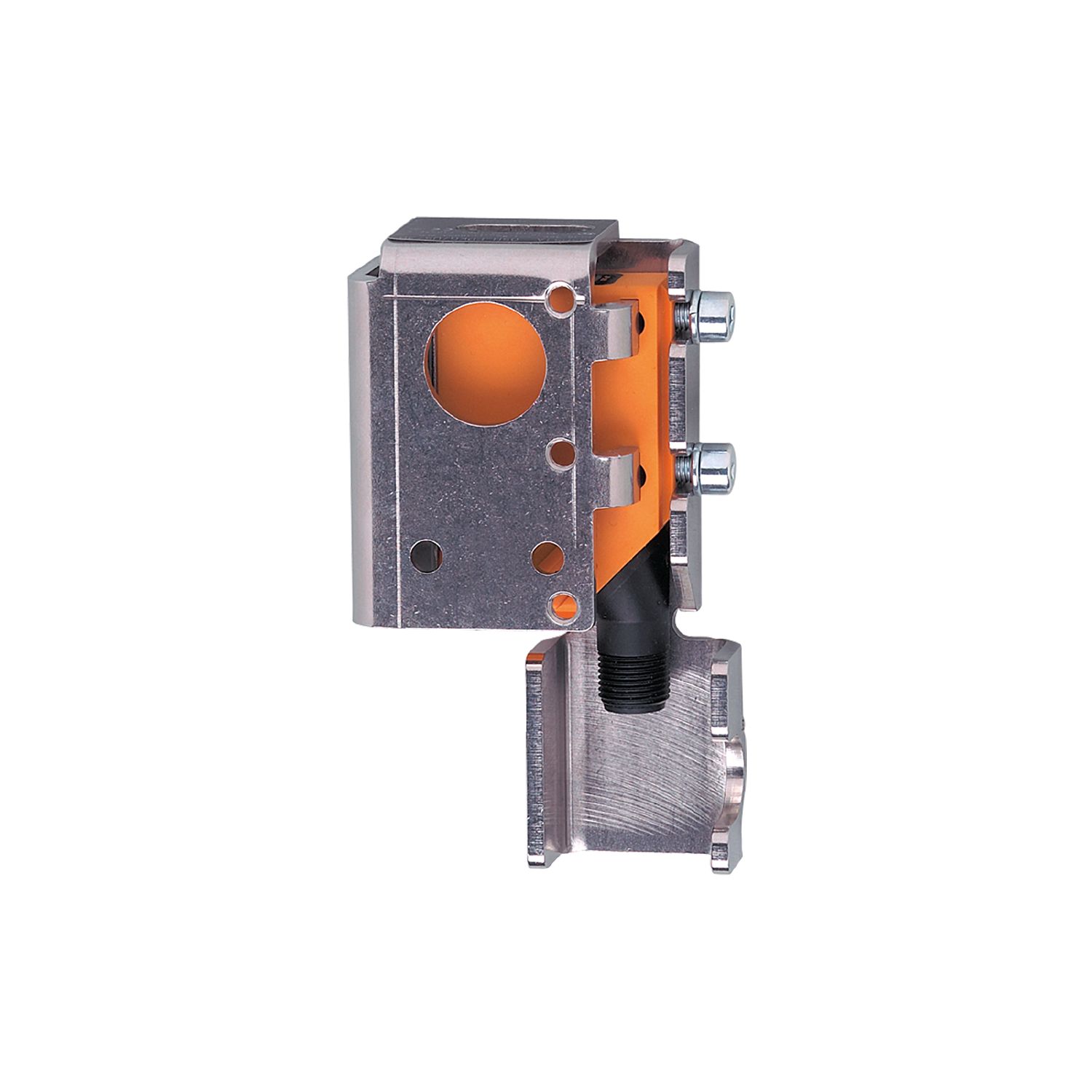

镜面反射光电开关
O5P51A
O5P-FPKG/US100/3D
镜面反射光电开关
O5P51A
O5P-FPKG/US100/3D
- 适合在危险区域的应用
- 带有不锈钢保护性支架的坚固外壳
- 极长量程
- 通过指导按钮灵敏度可调
- 可编程亮通/暗通模式
产品特征
光线种类 | 红光 |
---|---|
外壳 | 矩形的 |
应用
特殊的性能 | 偏振滤光镜 |
---|---|
功能原理 | 镜面反射光电开关 |
电气数据
工作电压 [V] | 10...30 DC; (如果该产品在易爆区域外使用: 10...36) |
---|---|
电流损耗 [mA] | 20 |
防护等级 | III |
反相保护 | 有 |
光线种类 | 红光 |
输出
电气设计 | PNP |
---|---|
输出功能 | 亮通和暗通模式; (可选) |
开关量输出DC电压降最大值 [V] | 2.5 |
开关量输出DC的持续电流负载 [mA] | 100; (如果该产品在易爆区域外使用: 200) |
开关频率DC [Hz] | 2000 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
监控范围
棱镜反射镜的检测距离 [m] | 0.075...10; (棱镜反射镜 Ø 80 E20005) |
---|---|
检测距离可设 | 有 |
光斑直径最大值 [mm] | 250 |
偏振滤光镜 | 有 |
工作条件
环境温度 [°C] | -10...50 | |
---|---|---|
注意环境温度 |
|
|
外壳防护等级 | IP 65 |
认证/测试
ATEX标记 | II 3D Ex tc IIIC T105°C Dc X | ||
---|---|---|---|
EMC电磁兼容 |
|
||
MTTF [年] | 435 |
机械技术数据
重量 [g] | 336.5 | |
---|---|---|
外壳 | 矩形的 | |
尺寸 [mm] | 105 x 30 x 62 | |
原材料 | 外壳: PA; 前框: 特种钢; 操作界面: TPU; 保护附件: 特种钢 | |
透镜材料 |
|
|
透镜校准 | 侧面的镜组 |
显示器/操作件
显示 |
|
||
---|---|---|---|
Teach示教功能 | 有 | ||
电子锁 | 有 |
注释
包装单位 | 1 件 |
---|
电气连接
接口 | 接插件: 1 x M12; 译码: A |
---|
图表
过量增益图
|
|
---|
