带背景消除的漫反射光电开关

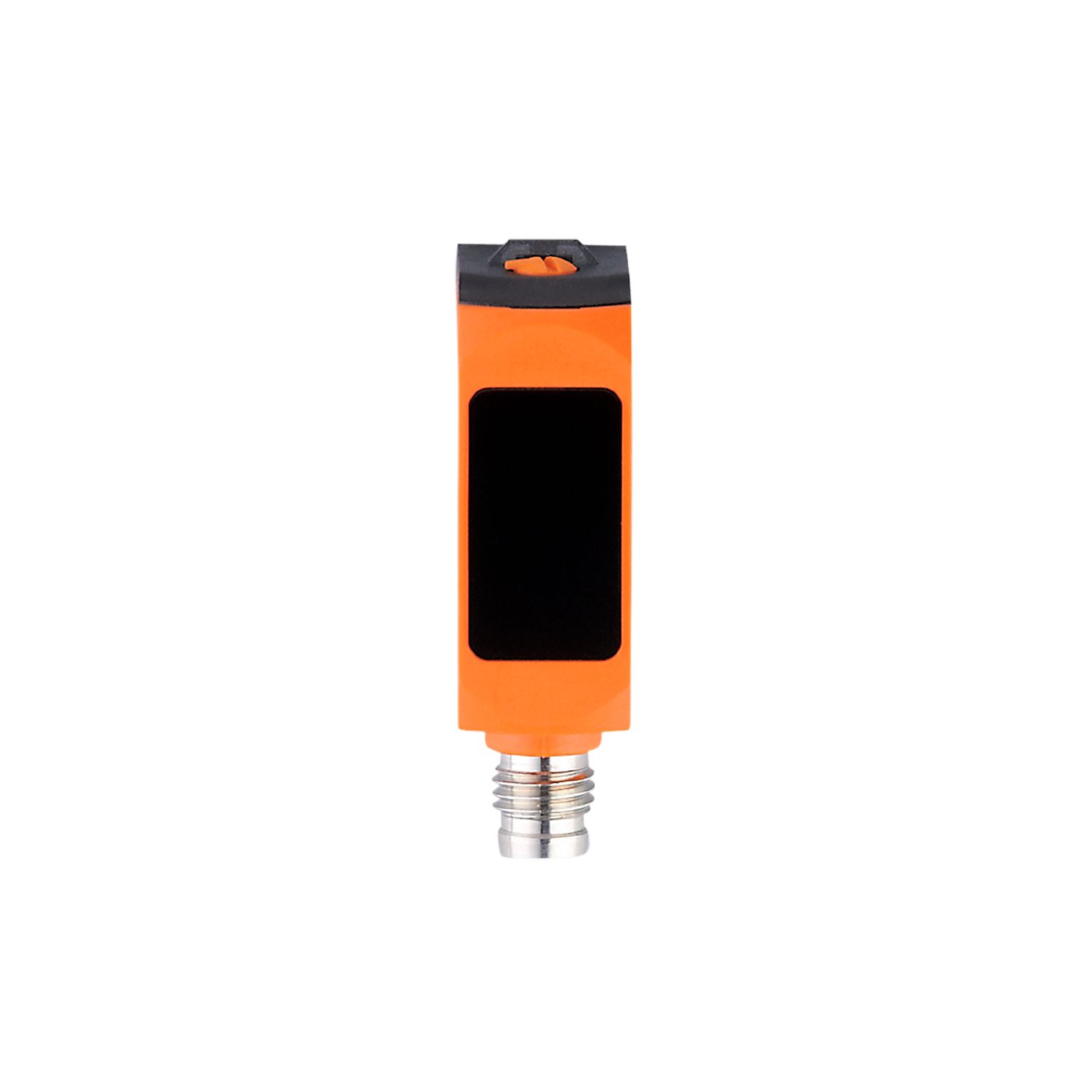

Name: O6W202
Brand: ifm
SKU: O6W202
Price: 1751.00 CNY

O6W202

O6WIFPKG/AS/4P

带背景消除的漫反射光电开关

O6W202

O6WIFPKG/AS/4P

适合在空间受限情况下使用的特别紧凑外壳
通过电位器对灵敏度进行直观设定
特别抗干扰的背景抑制，即使强反射性的背景也毫无问题
极高的性价比

产品特征

光线种类	红外线
外壳	矩形的

应用

特殊的性能	背景消隐
应用 [m]	0.025...2
功能原理	漫反射光电开关

电气数据

工作电压 [V]	10...30 DC
电流损耗 [mA]	< 30
防护等级	III
反相保护	有
开机延迟时间最大值 [ms]	300
光线种类	红外线
波长 [nm]	940

输出

电气设计	PNP
输出功能	亮通模式
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
短路保护	有
短路保护类型	脉冲

监控范围

检测距离 [mm]	25...400
检测距离可设	有
光斑直径最大值 [mm]	200
光点尺寸参考	在最大的检测距离
背景消隐可用	有
背景消隐 [m]	2

测量/设定范围

测量频率 [Hz]	10

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

外形

Smart Sensor: Device Identification; Switching Signal Channel; Process Data Variable; Device Diagnosis; Tech Channel

SIO模式

有

必需的mater port type

处理周期最小值 [ms]

支持的DeviceID

运行方式	DeviceID
default	1159

工作条件

环境温度 [°C]	-25...55
存储温度 [°C]	-40...85
外壳防护等级	IP 65; IP 67
外部光线抵抗力最大值 [klx]	8

认证/测试

EMC电磁兼容

EN 60947-5-2

激光保护注意事项

注意:	激光
激光等级:	1
	EN / IEC60825-1:2007
	EN / IEC60825-1:2014
	符合21 CFR 1040，除了根据激光通知编号的偏差 50, 2007年六月.

MTTF [年]

682

UL认证

Ta	-25...55 °C
Enclosure type	Type 1
电源	Limited Voltage/Current
文件数量UL	E174191

机械技术数据

重量 [g]

外壳

矩形的

尺寸 [mm]

35.4 x 13 x 21

原材料

外壳: ABS; PPSU; 密封圈: EPDM

透镜材料

PMMA

拧紧扭矩 [Nm]

0.5

显示器/操作件

显示

开关状态	1 x LED, 黄色
操作	1 x LED, 绿色

元件

电位计

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M8; 译码: A

图表

1	< 8 kLux
2	< 3 kLux
3	< 1 kLux

a:	传感器
b:	目标
c:	背景
x:	距离传感器/目标物 [mm]
y:	最小的距离物体/背景 [mm]
