- PN2069

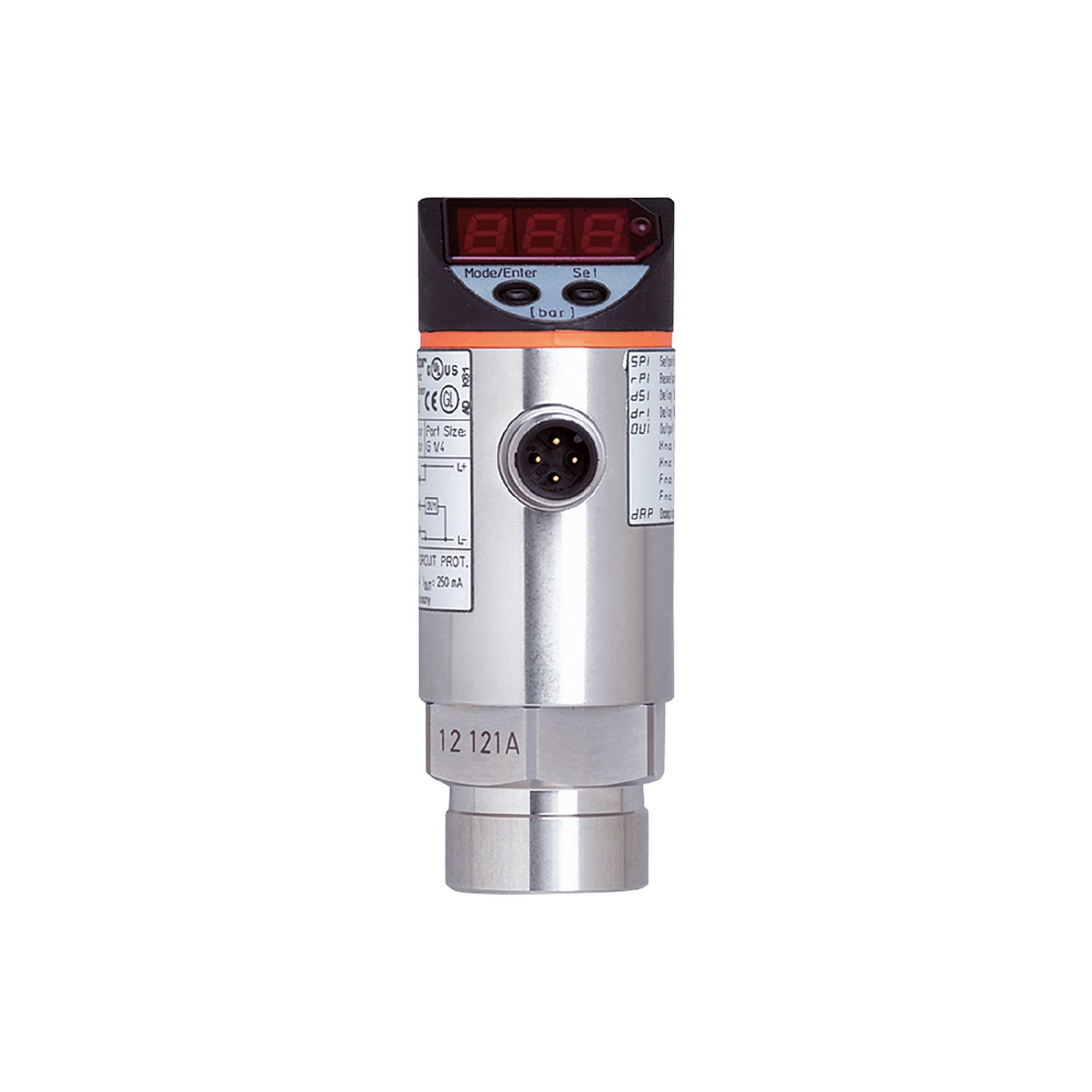

带显示屏的压力传感器
PN2069
PN-+,5BRBR14-MFRKG/US/ /V
带显示屏的压力传感器
PN2069
PN-+,5BRBR14-MFRKG/US/ /V
- 2 个开关输出;可将其中一个编程为模拟输出
- 清晰可见的 4 位 LED 显示
- 可选择特定国家的压力单位
- 高负载保护,长期稳定性
- 可选输出极性
該產品即將/已停產
替代产品: PN2169 产品比较: PN2069 / PN2169 请注意: 如果选择替代产品和附件,其技术参数可能有所不同。
产品特征
输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 | ||
---|---|---|---|
测量范围 |
|
||
系统接口 | 螺纹连接 G 1/4 内螺纹 |
应用
特殊的性能 | 镀金触点 |
---|---|
应用 | 用于工业应用 |
介质 | 液体和气体介质 |
介质温度 [°C] | -25...80 |
爆破压力最小值 [mbar] | 30000 |
抗压强度 [mbar] | 10000 |
压力 | 相对压力 |
电气数据
工作电压 [V] | 18...32 DC; (按照SELV/PELV) |
---|---|
电流损耗 [mA] | < 35 |
绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
防护等级 | III |
反相保护 | 有 |
开机延迟时间 [s] | 0.3 |
Watchdog集成看门狗电路 | 有 |
总的输入/输出
输入和输出总数 | 数字输出数量: 2; 模拟输出数量: 1 |
---|
输出
输出数量 | 2 |
---|---|
输出信号 | 开关信号; 模拟信号; IO-Link; (可配置) |
电气设计 | PNP/NPN |
数字输出数量 | 2 |
输出功能 | 常开/常闭; (可设定参数) |
开关量输出DC电压降最大值 [V] | 2 |
开关量输出DC的持续电流负载 [mA] | 250 |
开关频率DC [Hz] | < 500 |
模拟输出数量 | 1 |
模拟电流输出 [mA] | 4...20; (可调整量程 1:4) |
负载最大值 [Ω] | (Ub - 10 V) / 20 mA |
模拟电压输出 [V] | 0...10; (可调整量程 1:4) |
负载电阻最小值 [Ω] | 2000 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
测量/设定范围
测量范围 |
|
|||||||||
---|---|---|---|---|---|---|---|---|---|---|
开关点, SP [mbar] | -496...500 | |||||||||
复原点, rP [mbar] | -500...496 | |||||||||
测量值起点 [mbar] | -500...250 | |||||||||
测量值终点 [mbar] | -250...500 | |||||||||
设定步距 [mbar] | 1 | |||||||||
出厂设定 |
|
精度/偏差
开关点精度 [测量范围值的%] | < ± 0,4; (Turn down 1:1) |
---|---|
重复精度 [测量范围值的%] | < ± 0,1; (温度波动< 10 K; Turn down 1:1) |
特征曲线偏差 [测量范围值的%] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line; LS = 极限点设定) |
滞后偏差 [测量范围值的%] | < ± 0,1; (Turn down 1:1) |
长时间稳定性 [测量范围值的%] | < ± 0,1; (Turn down 1:1; 每年) |
温度系数零点 [测量范围值的百分比 / 10 K] | < ± 0,2; (-25...80 °C) |
温度系数量程 [测量范围值的百分比 / 10 K] | < ± 0,2; (-25...80 °C) |
反应时间
反应时间 [ms] | < 1.5 |
---|---|
阻尼过程值dAP [s] | 0.01...4 |
用于模拟量输出的阻尼 (dAA) [s] | 0.01...4 |
模拟输出响应时间最大值 [ms] | 3 |
软件/编程
参数设定 | 迟滞/窗口; 常开/常闭; 输出极性; 电流/电压输出; 阻尼; 显示值适应; 显示屏可旋转及关闭; 显示单位; 零点; 测量范围值 |
---|
接口
通信接口 | IO-Link | ||||
---|---|---|---|---|---|
传递类型 | COM2 (38,4 kBaud) | ||||
IO-Link revision | 1.0 | ||||
外形 | 无轮廓 | ||||
SIO模式 | 有 | ||||
必需的mater port type | A | ||||
模拟过程数据 | 1 | ||||
二位输出过程数据 | 2 | ||||
处理周期最小值 [ms] | 2.3 | ||||
支持的DeviceID |
|
工作条件
环境温度 [°C] | -25...80 |
---|---|
存储温度 [°C] | -40...100 |
外壳防护等级 | IP 65 |
认证/测试
EMC电磁兼容 |
|
||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
抗冲击 |
|
||||||||||
抗震 |
|
||||||||||
MTTF [年] | 131 | ||||||||||
承压设备指令 | 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体 |
机械技术数据
重量 [g] | 261 |
---|---|
外壳 | 圆柱形的 |
尺寸 [mm] | Ø 34 / L = 91.5 |
原材料 | 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); PC; PBT; PEI; FKM; PTFE |
材料(接液部件) | 不锈钢(1.4305/303); 陶瓷; FKM |
开关动作寿命 | 1亿 |
系统接口 | 螺纹连接 G 1/4 内螺纹 |
已集成限制器元件 | 否(可以改装 ) |
显示器/操作件
显示 |
|
||||||||
---|---|---|---|---|---|---|---|---|---|
显示单位 | mbar; kPa; psi; inH2O |
注释
包装单位 | 1 件 |
---|
电气连接
接口 | 接插件: 1 x M12; 译码: A; 触头: 镀金的 |
---|
