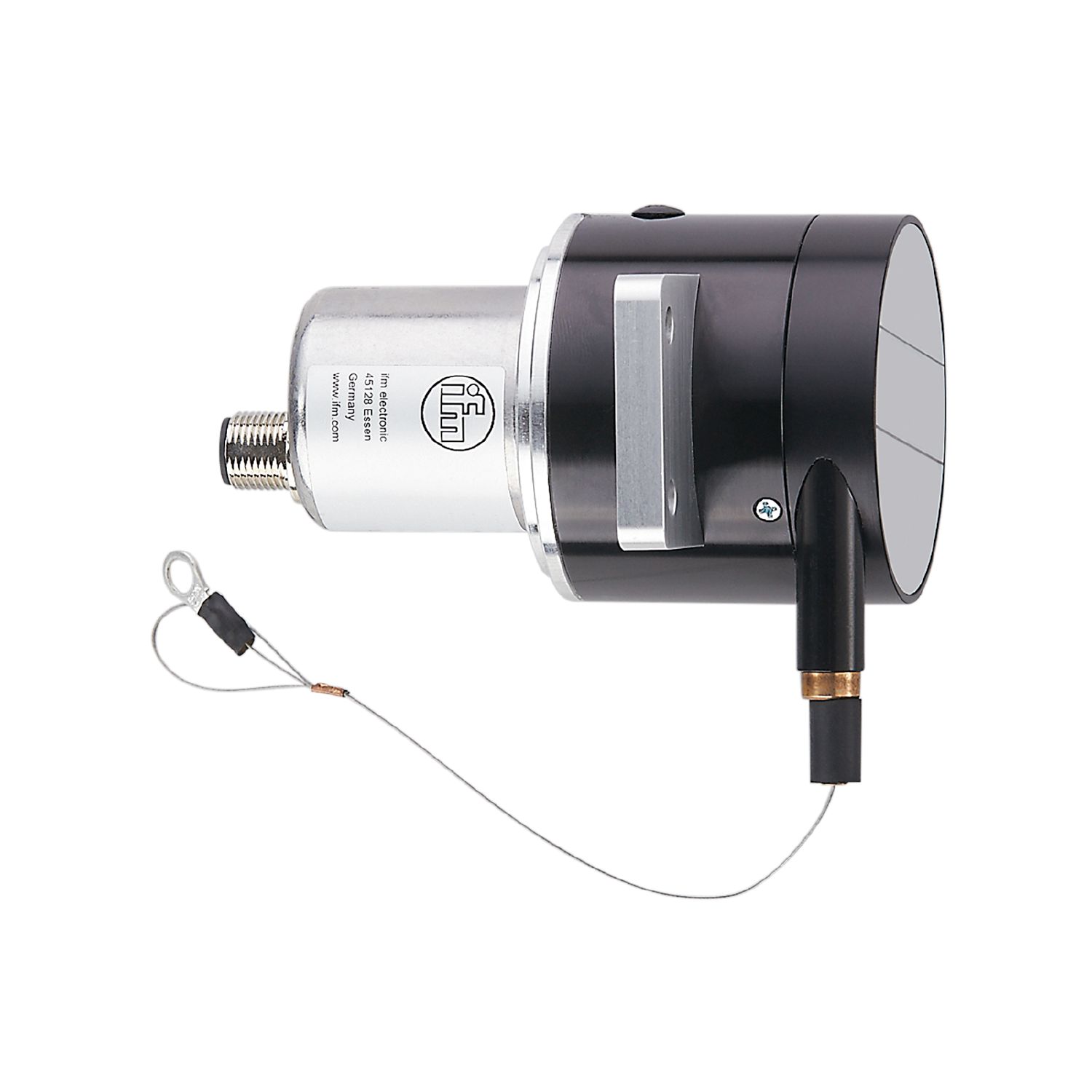

拉线编码器
RMS001
DRAW WIRE ENCODER
拉线编码器
RMS001
DRAW WIRE ENCODER
产品特征
| 分辨率 | 8192 步距; 16 圈数; 17 Bit |
|---|
应用
| 功能原理 | 绝对式 |
|---|---|
| 检测系统 | 磁性 |
| 应用 | 编码器 |
电气数据
| 工作电压 [V] | 8...32 DC |
|---|---|
| 电流损耗 [mA] | < 20 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 500 |
| 稳定时间 [ms] | 32 |
总的输入/输出
| 输入和输出总数 | 模拟输出数量: 1 |
|---|
输出
| 模拟输出数量 | 1 |
|---|---|
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | 500 |
| 精密模拟输出 [%] | 0,1 |
| 短路保护 | 有 |
测量/设定范围
| 分辨率 | 8192 步距; 16 圈数; 17 Bit |
|---|
精度/偏差
| 精确度 | ± 0.02 % FSO |
|---|---|
| 重复精度 | ± 0,006 % FSO |
软件/编程
| 参数设定 | 起始位置; 末端位置; 中间位置 |
|---|
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 存储温度 [°C] | -40...85 |
| 允许最大的相对空气湿度 [%] | 95; (不允许冷凝) |
| 外壳防护等级 | IP 64; (在外壳: IP 65) |
认证/测试
| MTTF [年] | 241 |
|---|
机械技术数据
| 重量 [g] | 561 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 原材料 | 外壳: 钢; 电缆盘: 铝; 芯线: 特种钢 尼龙涂层 | ||||||||||||
| 最大测量长度 [mm] | 1900 | ||||||||||||
| 电缆盘周长 [mm] | 150 | ||||||||||||
| 线径 [mm] | 0.45 | ||||||||||||
| 芯线连接 | Ø 5 mm; (孔眼) | ||||||||||||
| 芯线属性 |
|
电气连接
| 接插件: 1 x M12, 适合轴向使用; 译码: A |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — RMS001-00 — 02.05.2019 —
RMS001 –
DRAW WIRE ENCODER
- 1
- 孔眼 Ø 5mm
电气连接
- 1 L+
- 2 模拟量输出
- 3 L-
- 4 Set2
- 5 Set1
接插件: 1 x M12, 适合轴向使用; 译码: A
