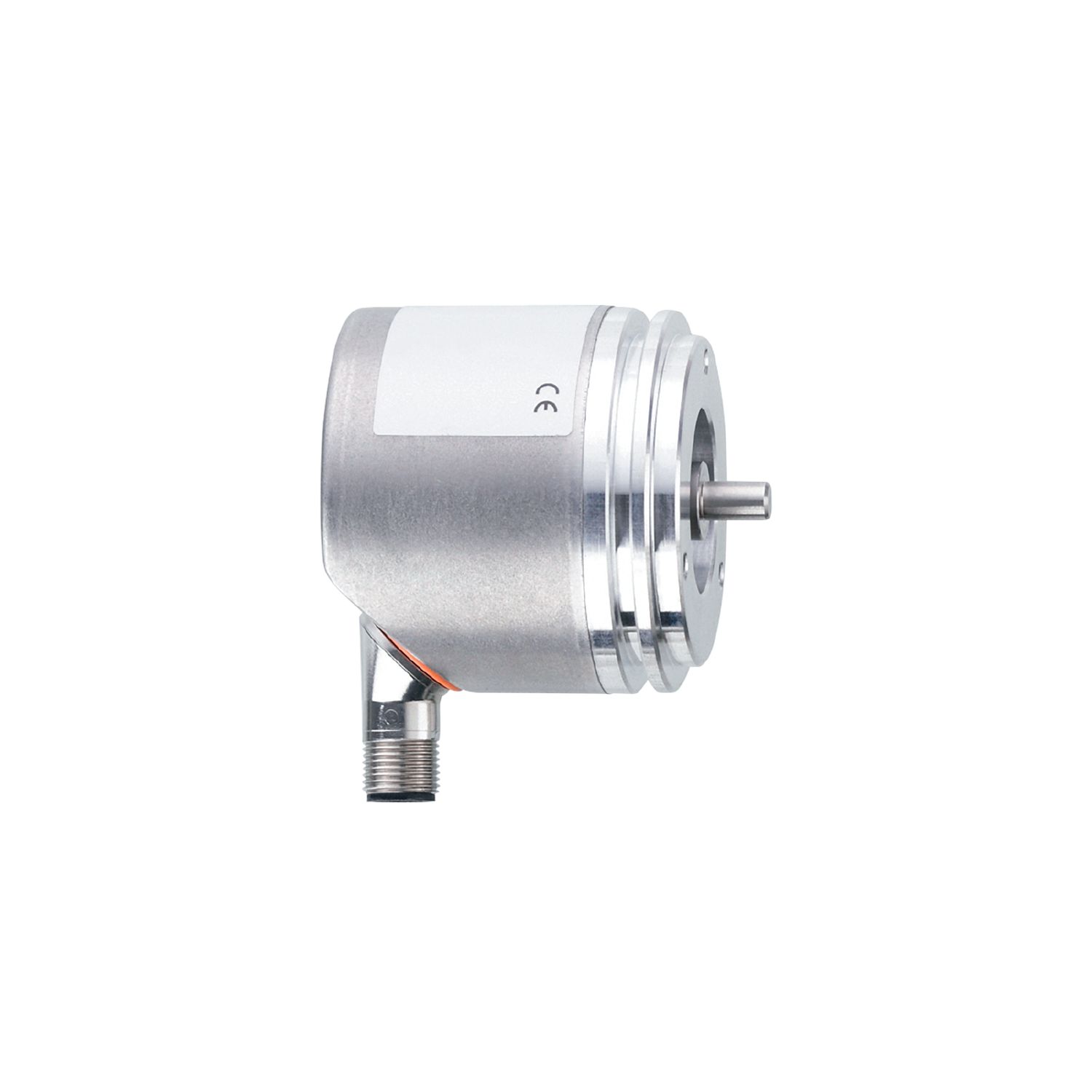

带0...10 V模拟量输出的13位多圈编码器
RMU200
RMU06SVU513--bANU
带0...10 V模拟量输出的13位多圈编码器
RMU200
RMU06SVU513--bANU
- 用于准确的位置、速度、角度和线性测量
- 0-10 V模拟量输出，总分辨率13位
- 可通过针脚连接配置测量范围
- 超出/未达到转换范围时的盲区指示
- 通过磁力感应原理获得高耐冲击和振动能力
产品特征
| 分辨率 | 8192 步距; 16 圈数; 17 Bit |
|---|---|
| 轴监控器 | 实心轴 |
| 轴直径 [mm] | 6 |
应用
| 功能原理 | 绝对式 |
|---|---|
| 检测系统 | 磁性 |
电气数据
| 工作电压 [V] | 8...30 DC |
|---|---|
| 电流损耗 [mA] | < 150 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间最大值 [ms] | 500 |
| 稳定时间 [ms] | 32 |
| 旋转电气最大值 [U/min] | 12000 |
总的输入/输出
| 输入和输出总数 | 模拟输出数量: 1 |
|---|
输出
| 模拟输出数量 | 1 |
|---|---|
| 模拟电压输出 [V] | 0...10 |
| 负载电阻最小值 [Ω] | 5000 |
| 短路保护 | 有 |
测量/设定范围
| 分辨率 | 8192 步距; 16 圈数; 17 Bit |
|---|
精度/偏差
| 精确度 | 10 V ± 10 mV; (精确度 INL: ± 0.1) |
|---|---|
| 线性偏差 | ± 0,15 % FSO |
软件/编程
| 参数设定 | 起始位置; 末端位置; 中间位置 |
|---|
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 存储温度 [°C] | -40...85 |
| 允许最大的相对空气湿度 [%] | 95; (不允许冷凝) |
| 外壳防护等级 | IP 65; (在外壳: IP67) |
认证/测试
| 抗冲击 |
|
||
|---|---|---|---|
| 抗震 |
|
||
| MTTF [年] | 258 | ||
| UL认证 |
|
机械技术数据
| 重量 [g] | 347.5 | |
|---|---|---|
| 尺寸 [mm] | Ø 58 / L = 63.5 | |
| 原材料 | 法兰: 铝; 外壳: 不锈钢(1.4521/444) | |
| 机械最大值 [U/min] | 12000 | |
| 启动扭矩最大值 [Nm] | 1 | |
| 温度扭矩参考 [°C] | 20 | |
| 轴监控器 | 实心轴 | |
| 轴直径 [mm] | 6 | |
| 轴材料 |
|
|
| 轴向轴负载最大值 (轴末端) [N] | 40 | |
| 径向轴负载最大值 (轴末端) [N] | 60 | |
| 固定法兰 | 同步法兰 |
电气连接 - 插头
| 接插件: 1 x M12, 径向的, 也可以使用轴向的; 译码: A; 成型体: 不锈钢(1.4401/316); 电缆长度最大值: 100 m |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — RMU200-00 — 17.03.2021 —
RMU200 –
RMU06SVU513--bANU
- 1
- M4 x 0.7 深度 6 mm
电气连接 - 插头
- 1
- L+
- 2
- OUT
- 3
- L-
- 4
- Set 2
- 5
- Set 1
- 屏蔽 插头
接插件: 1 x M12, 径向的, 也可以使用轴向的; 译码: A; 成型体: 不锈钢(1.4401/316); 电缆长度最大值: 100 m
