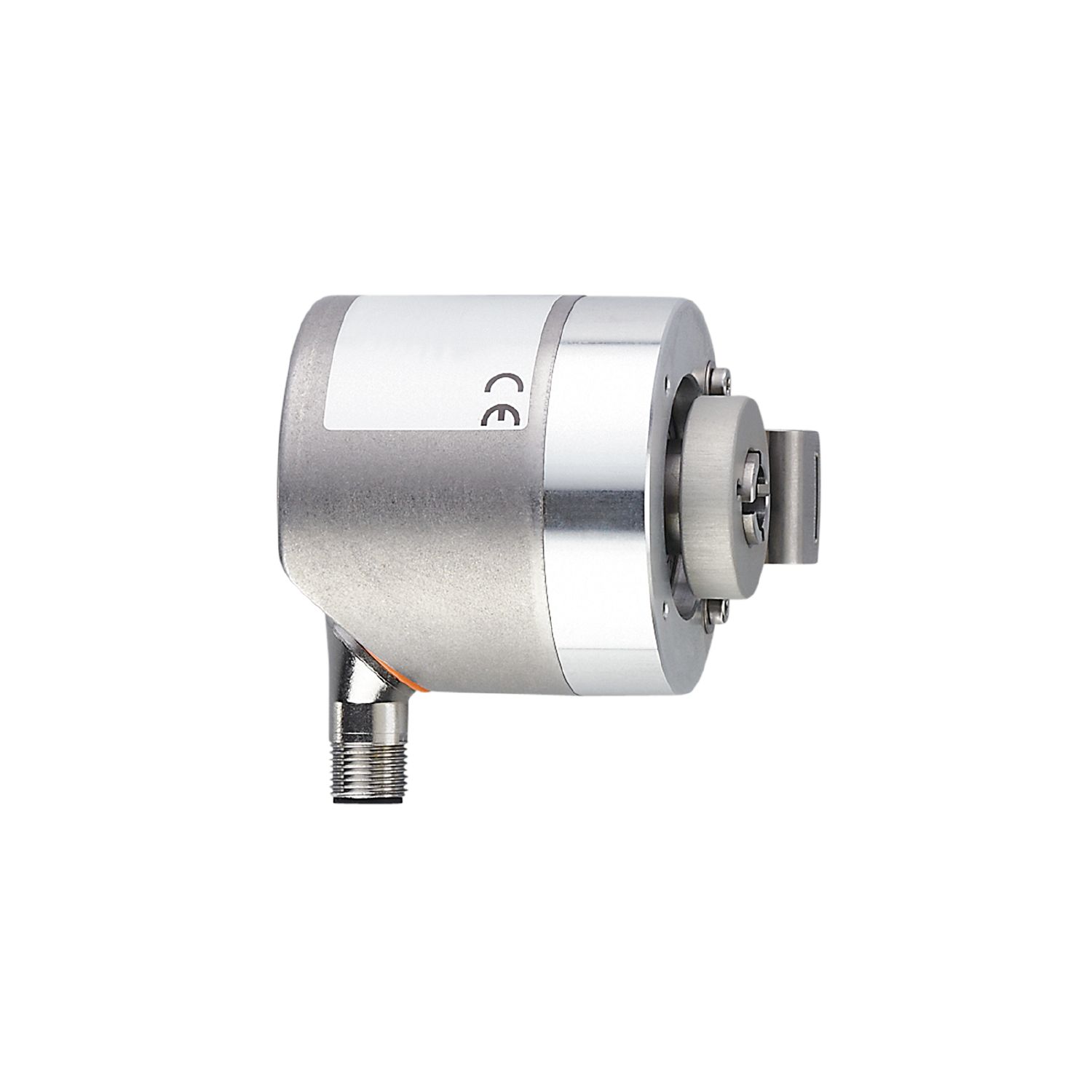

带空心轴的增量式编码器
RO3103
INCREMENTAL ENCODER BASIC LINE
带空心轴的增量式编码器
RO3103
INCREMENTAL ENCODER BASIC LINE
产品特征
| 分辨率 | 1...10000; (可设定参数; 出厂设定: 1024) 分辨率 |
|---|---|
| 通信接口 | IO-Link |
| 轴监控器 | 单面开通的空心轴 |
| 轴直径 [mm] | 9.525 |
应用
| 功能原理 | 增量式 |
|---|---|
| 检测系统 | 磁性 |
电气数据
| 工作电压 [V] | 4.75...30 DC |
|---|---|
| 电流损耗 [mA] | < 150 |
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 0.5 |
| 旋转电气最大值 [U/min] | 12000 |
输出
| 电气设计 | HTL/TTL | |
|---|---|---|
| 开关频率 [kHz] | 1000 | |
| 出厂设定 |
|
|
| 短路保护 | 有 | |
| 相位偏差A和B [°] | 90 |
测量/设定范围
| 分辨率 | 1...10000; (可设定参数; 出厂设定: 1024) 分辨率 |
|---|
精度/偏差
| 精确度 [°] | 0.1 |
|---|
软件/编程
| 参数设定 | 分辨率; 转向; HTL; TTL |
|---|
接口
| 通信接口 | IO-Link |
|---|---|
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1 |
| SIO模式 | 有 |
| 处理周期最小值 [ms] | 2.3 |
工作条件
| 环境温度 [°C] | -40...85 |
|---|---|
| 存储温度 [°C] | -40...85 |
| 允许最大的相对空气湿度 [%] | 95; (不允许冷凝) |
| 外壳防护等级 | IP 65; IP 66; (在外壳: IP 67; 在轴: IP 65) |
认证/测试
| 抗冲击 |
|
||
|---|---|---|---|
| 抗震 |
|
||
| MTTF [年] | 292 |
机械技术数据
| 重量 [g] | 435 | |
|---|---|---|
| 尺寸 [mm] | Ø 58.5 / L = 69 | |
| 原材料 | 法兰: 铝; 外壳: 不锈钢(1.4521/444) | |
| 拧紧扭矩 [Nm] | < 0.7; (固定螺栓) | |
| 机械最大值 [U/min] | 12000 | |
| 启动扭矩最大值 [Nm] | 2 | |
| 温度扭矩参考 [°C] | 20 | |
| 轴监控器 | 单面开通的空心轴 | |
| 轴直径 [mm] | 9.525 | |
| 轴材料 |
|
|
| 轴的安装深度 [mm] | 27 | |
| 最大的轴向轴 [mm] | 0,5 | |
| 固定法兰 | Ø 58.5 mm |
电气连接
| IO-Link | 接插件: 1 x M12, 径向的, 也可以使用轴向的; 译码: A; 成型体: 不锈钢(1.4401/316); 电缆长度最大值: 100 m; (IO-Link: max. 20 m) |
|---|
图表
|
脉冲图
|
|
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — RO3103-00 — 13.04.2023 —
RO3103 –
INCREMENTAL ENCODER BASIC LINE
- 1
- M3 x 0.5 深度 6 mm
电气连接
IO-Link
- 1
- L+
- 2
- 不使用
- 3
- L-
- 4
- IO-Link
- 5
- 不使用
- 屏蔽
- 插头
编码器
- 1
- UB
- 2
- A
- 3
- GND
- 4
- Z/0-Pulse (90 deg)
- 5
- B
- 屏蔽
- 插头
接插件: 1 x M12, 径向的, 也可以使用轴向的; 译码: A; 成型体: 不锈钢(1.4401/316); 电缆长度最大值: 100 m; (IO-Link: max. 20 m)
