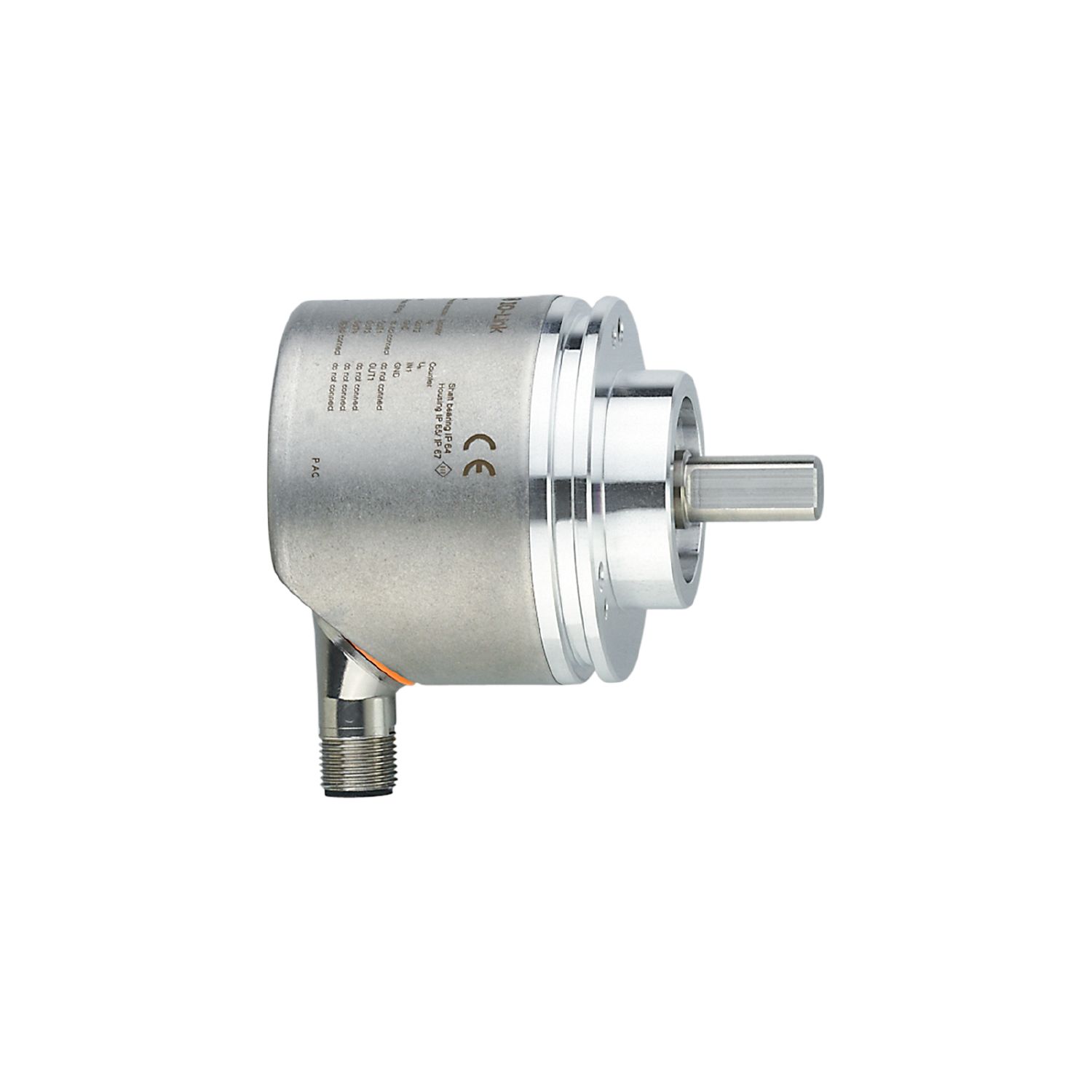

带实心轴及显示器的增量式编码器

Name: RVP510
Brand: ifm
SKU: RVP510
Price: 3041.00 CNY

RVP510

INCREMENTAL ENCODER PERFORMANCE LINE

带实心轴及显示器的增量式编码器

RVP510

INCREMENTAL ENCODER PERFORMANCE LINE

可配置为编码器、速度监控器或计数器
清晰可见的 LED 显示，包含红/绿颜色变化
通过磁力感应原理获得高耐冲击和振动能力
分辨率可自由编程，从 1 ...10,000

通过 IO-Link 的友好通信和参数化

产品特征

分辨率	1...10000; (可设定参数; 出厂设定: 1024) 分辨率
通信接口	IO-Link
轴监控器	实心轴
轴直径 [mm]	10

应用

功能原理	增量式
检测系统	磁性
应用	编码器; 速度监控器; 计数器

电气数据

工作电压 [V]	4.75...30 DC
电流损耗 [mA]	< 350
防护等级	III
反相保护	有
旋转电气最大值 [U/min]	12000

输出

电气设计

HTL/TTL

开关频率 [kHz]

1000

出厂设定

输出功能: HTL (50 mA)

短路保护

有

相位偏差A和B [°]

测量/设定范围

分辨率	1...10000; (可设定参数; 出厂设定: 1024) 分辨率

速度监控器

开关点, SP

-9994...9999 U/min

-166.6...166.7 Hz

复原点, rP

-9999...9994 U/min

-166.7...166.6 Hz

计数器

预设点	1...9999

精度/偏差

精确度 [°]	0.1

软件/编程

参数设定	编码器; 分辨率; 转向; HTL; TTL; 速度监控器; 分辨率

接口

通信接口	IO-Link
传递类型	COM2 (38,4 kBaud)
IO-Link revision	1.1
SIO模式	有
处理周期最小值 [ms]	2.3

工作条件

环境温度 [°C]	-40...85
存储温度 [°C]	-40...85
允许最大的相对空气湿度 [%]	95; (不允许冷凝)
外壳防护等级	IP 65; (在外壳: IP 67; 在轴: IP 64)

认证/测试

抗冲击

100 g

抗震

20 g

MTTF [年]

218

机械技术数据

重量 [g]

429

尺寸 [mm]

Ø 58 / L = 80.2

原材料

法兰: 铝; 外壳: 不锈钢(1.4521/444); 显示窗口: PEI

机械最大值 [U/min]

12000

启动扭矩最大值 [Nm]

温度扭矩参考 [°C]

轴监控器

实心轴

轴直径 [mm]

轴材料

不锈钢

轴向轴负载最大值 (轴末端) [N]

径向轴负载最大值 (轴末端) [N]

固定法兰

夹紧法兰

显示器/操作件

显示

	10段显示屏, 红色/绿色 4位数字可设定参数
	2 x LED, 黄色
	5 x LED, 绿色

电气连接

IO-Link	接插件: 1 x M12, 径向的, 也可以使用轴向的; 译码: A; 成型体: 不锈钢(1.4401/316); 电缆长度最大值: 100 m; (IO-Link: max. 20 m)

图表

脉冲图

	顺时针旋转方向（看着轴）
