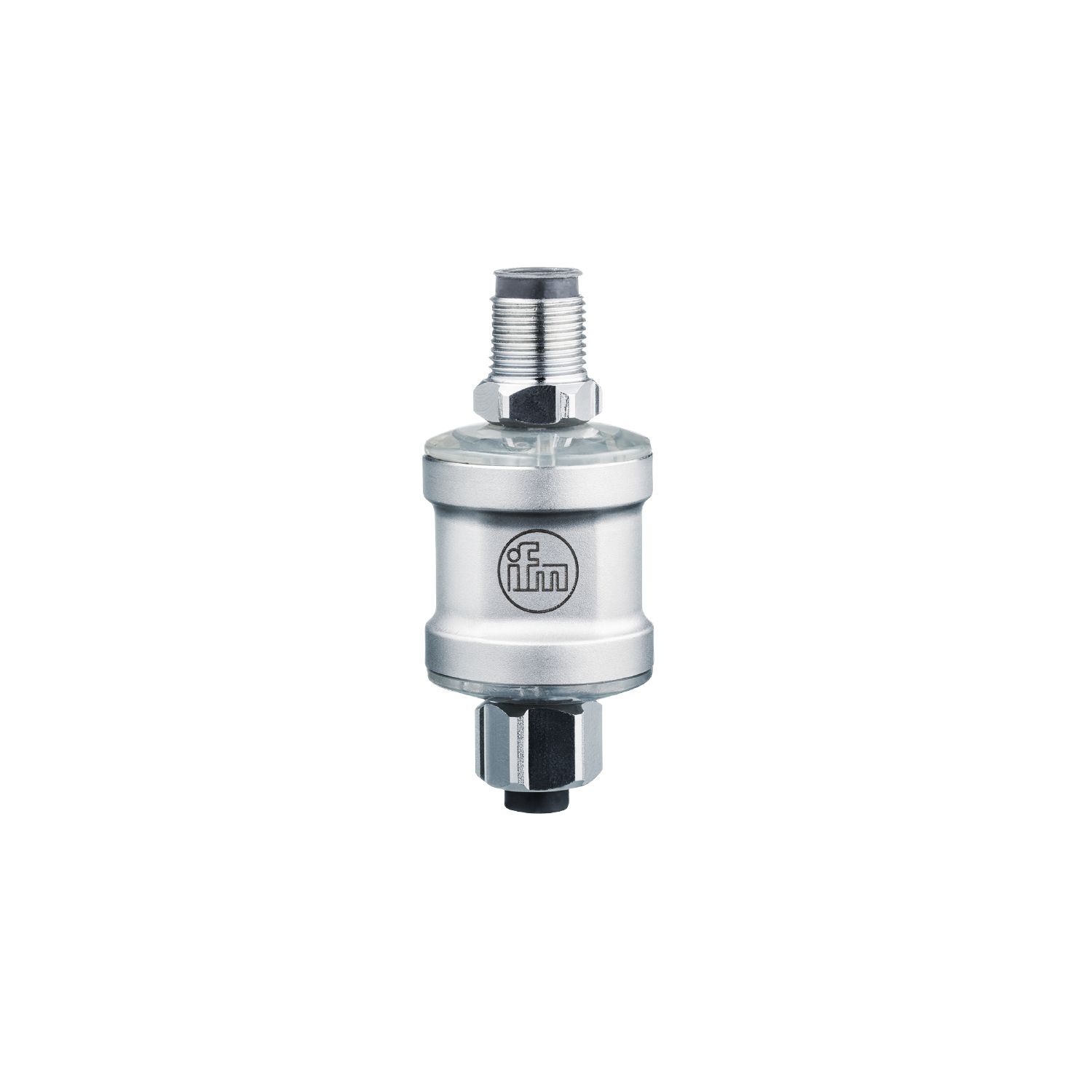

适用于卫生应用的温度插头
TP2003
TP-FDC-AFZVG/US/
产品特征
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
|---|---|
| 测量范围 [°F] | -148...572 |
| 通信接口 | IO-Link |
应用
| 特殊的性能 | 镀金触点 |
|---|---|
| 应用 | 用于Pt100及Pt1000测量元件 |
电气数据
| 工作电压 [V] | 18...32 DC |
|---|---|
| 防护等级 | III |
| 反相保护 | 有 |
| 开机延迟时间 [s] | 2 |
| Watchdog集成看门狗电路 | 有 |
总的输入/输出
| 输入和输出总数 | 数字输出数量: 1; 模拟输出数量: 1 |
|---|
输出
| 输出数量 | 2 |
|---|---|
| 输出信号 | 模拟信号; IO-Link; 开关信号; (可配置) |
| 电气设计 | PNP/NPN |
| 数字输出数量 | 1 |
| 输出功能 | 常开/常闭; (可设定参数) |
| 开关量输出DC电压降最大值 [V] | 2 |
| 开关量输出DC的持续电流负载 [mA] | 100 |
| 模拟输出数量 | 1 |
| 模拟电流输出 [mA] | 4...20 |
| 负载最大值 [Ω] | (Ub-13,5)/0,0215 |
| 短路保护 | 有 |
| 短路保护类型 | 未锁定就位 |
| 过载保护 | 有 |
测量/设定范围
| 测量范围 [°F] | -148...572 |
|---|---|
| 出厂设定 | 0...300 °F |
| 模拟量输出分辨率 [K] | 0.032; (MS: 0...300 °F) |
精度/偏差
| 精密模拟输出 [K] | ± 0,18; (MS: 0...300 °F) ; 或者 ± (0,067 % MS) |
|---|---|
| 精确IO-Link [K] | ± 0,09 |
| 温度系数模拟输出 [测量范围值的百分比 / 10 K] | < 0,1 |
| 温度系数IO-Link [测量范围值的百分比 / 10 K] | < 0,06 |
反应时间
| 测量/显示周期最大值 [ms] | 350 |
|---|
软件/编程
| 参数设定 | 模拟量输出标度; 校准调整; 迟滞/窗口; 输出极性; 模拟模式 |
|---|
接口
| 通信接口 | IO-Link |
|---|---|
| 传递类型 | COM2 (38,4 kBaud) |
| IO-Link revision | 1.1.3 |
| IO-Link温度分辨率 [K] | 0.02 |
工作条件
| 环境温度 [°C] | -25...80 |
|---|---|
| 存储温度 [°C] | -40...85 |
| 外壳防护等级 | IP 68; IP 69K |
认证/测试
| EMC电磁兼容 |
|
||||
|---|---|---|---|---|---|
| 抗冲击 |
|
||||
| 抗震 |
|
机械技术数据
| 重量 [g] | 53.7 |
|---|---|
| 尺寸 [mm] | 65 x 27.4 x 27.4 |
| 螺纹代号 | M12 x 1 |
| 原材料 | LED: PA; 外壳: 不锈钢(1.4404 / 316L) |
| 密封材料 | FKM |
显示器/操作件
| 显示 |
|
|---|
注释
| 注释 |
|
|
|---|---|---|
| 包装单位 | 1 件 |
电气连接
| 接口 | 接插件: 1 x M12; 译码: A; 成型体: TPU; 锁定: 不锈钢(1.4404 / 316L); 密封圈: FKM; 触头: 镀金的 |
|---|
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — TP2003-00 — 19.04.2024 —
TP2003 –
TP-FDC-AFZVG/US/
- 1
- LED开关状态指示
- 2
- LED电压指示
电气连接
接插件: 1 x M12; 译码: A; 成型体: TPU; 锁定: 不锈钢(1.4404 / 316L); 密封圈: FKM; 触头: 镀金的
