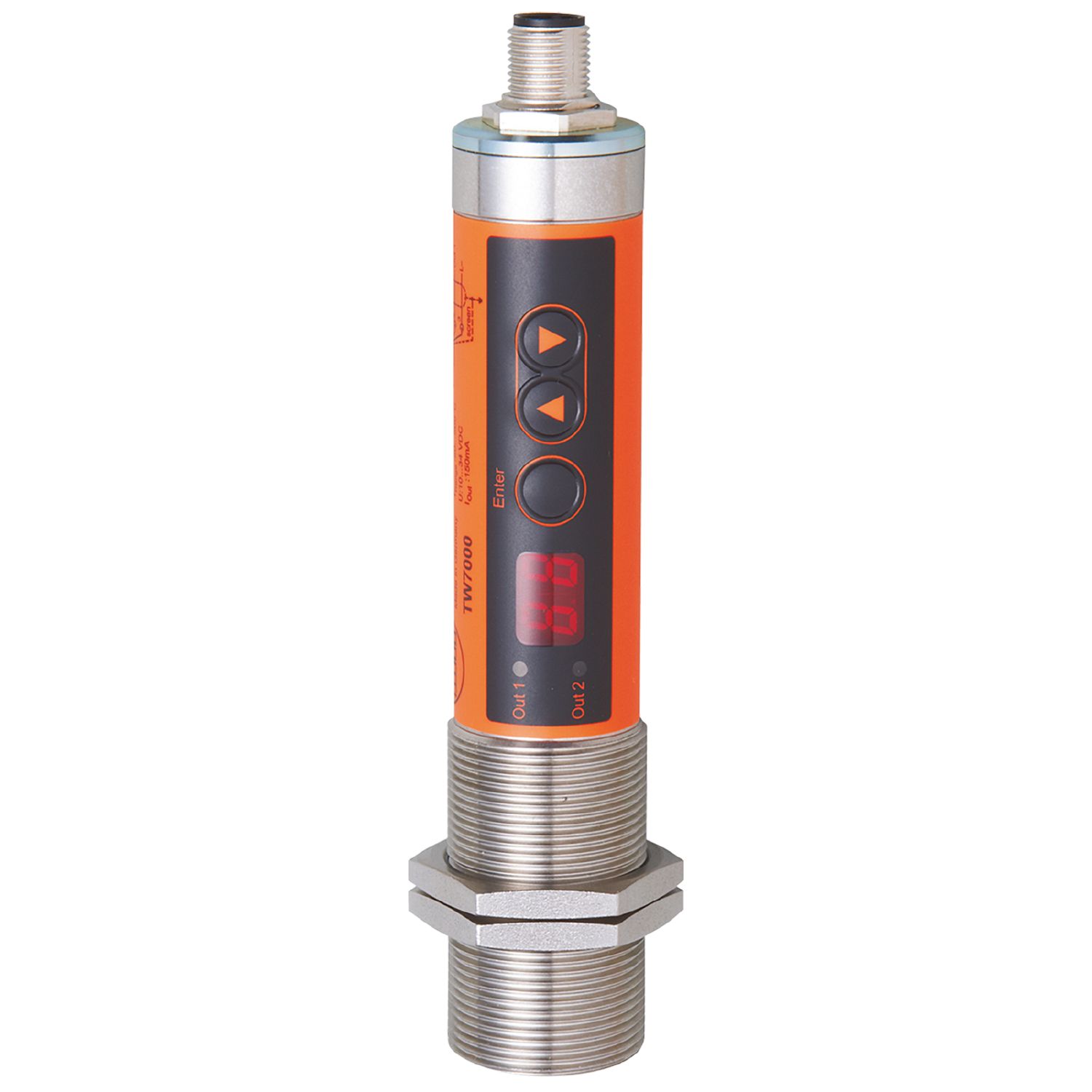

红外线温度传感器
TW7000
TW-023CMDM30-QFPKG/US
红外线温度传感器
TW7000
TW-023CMDM30-QFPKG/US
- 对温度极高的物体进行可靠的非接触式检测
- 用于钢铁和玻璃行业的应用
- 通过按钮和显示屏对开关温度进行直观设定
- 两个开关输出的开关点可单独调节
- 耐用的外壳和耐刮的精确镜头,适用于严苛的工业环境
产品特征
输入和输出总数 | 数字输出数量: 2 | ||
---|---|---|---|
测量范围 |
|
应用
应用 | 沥青; 镀层金属; 液体媒介; 玻璃; 橡胶; 木材; 陶瓷; 塑料; 漆; 食品产品; 纸; 布 |
---|
电气数据
工作电压 [V] | 10...34 DC |
---|---|
电流损耗 [mA] | 30; (24 V) |
防护等级 | III |
总的输入/输出
输入和输出总数 | 数字输出数量: 2 |
---|
输入
测试输入 | 如果U(测试)>9 V, 测试功能活性 |
---|
输出
输出数量 | 2 |
---|---|
输出信号 | 开关信号 |
电气设计 | PNP |
数字输出数量 | 2 |
输出功能 | 常开/常闭; (可设定参数) |
开关量输出DC电压降最大值 [V] | 2.5 |
开关量输出DC的持续电流负载 [mA] | 150 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
监控范围
波长范围 [µm] | 8...14 |
---|
测量/设定范围
测量范围 |
|
||
---|---|---|---|
出厂设定 | SP1 = 25 %; rP1 = 23 %; SP2 = 75 %; rP2 = 73 % | ||
开关点, SP |
|
||
复原点, rP |
|
||
设定步距 |
|
开关量输出分辨率 [K] | 4.5 |
---|---|
显示分辨率 [K] | 4.5 |
精度/偏差
精确度 [K] | < ± 1 %; (< MEW的± 1 %(发射度 = 1和T = 23°C)) |
---|
反应时间
反应时间 [ms] | 100 |
---|
软件/编程
开关点调整 | 编程按钮 |
---|---|
参数设定 | 迟滞; 常开/常闭; ON延迟、关断延时 |
工作条件
环境温度 [°C] | 0...65 |
---|---|
存储温度 [°C] | -20...80 |
允许最大的相对空气湿度 [%] | 95; (非凝结) |
外壳防护等级 | IP 65 |
认证/测试
EMC电磁兼容 |
|
||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
抗冲击 |
|
||||||||||||
抗震 |
|
||||||||||||
MTTF [年] | 149.7 |
机械技术数据
重量 [g] | 350 | |
---|---|---|
外壳 | 螺纹结构 | |
尺寸 [mm] | M30 x 1.5 / L = 155 | |
螺纹代号 | M30 x 1.5 | |
原材料 | 螺纹套筒: 不锈钢(1.4305/303); 聚酯 | |
透镜材料 |
|
显示器/操作件
显示 |
|
||||||
---|---|---|---|---|---|---|---|
元件 |
|
附件
供货范围 |
|
---|
注释
注释 |
|
||
---|---|---|---|
包装单位 | 1 件 |
电气连接
接口 | 接插件: 1 x M12 |
---|
图表
|
|
---|
