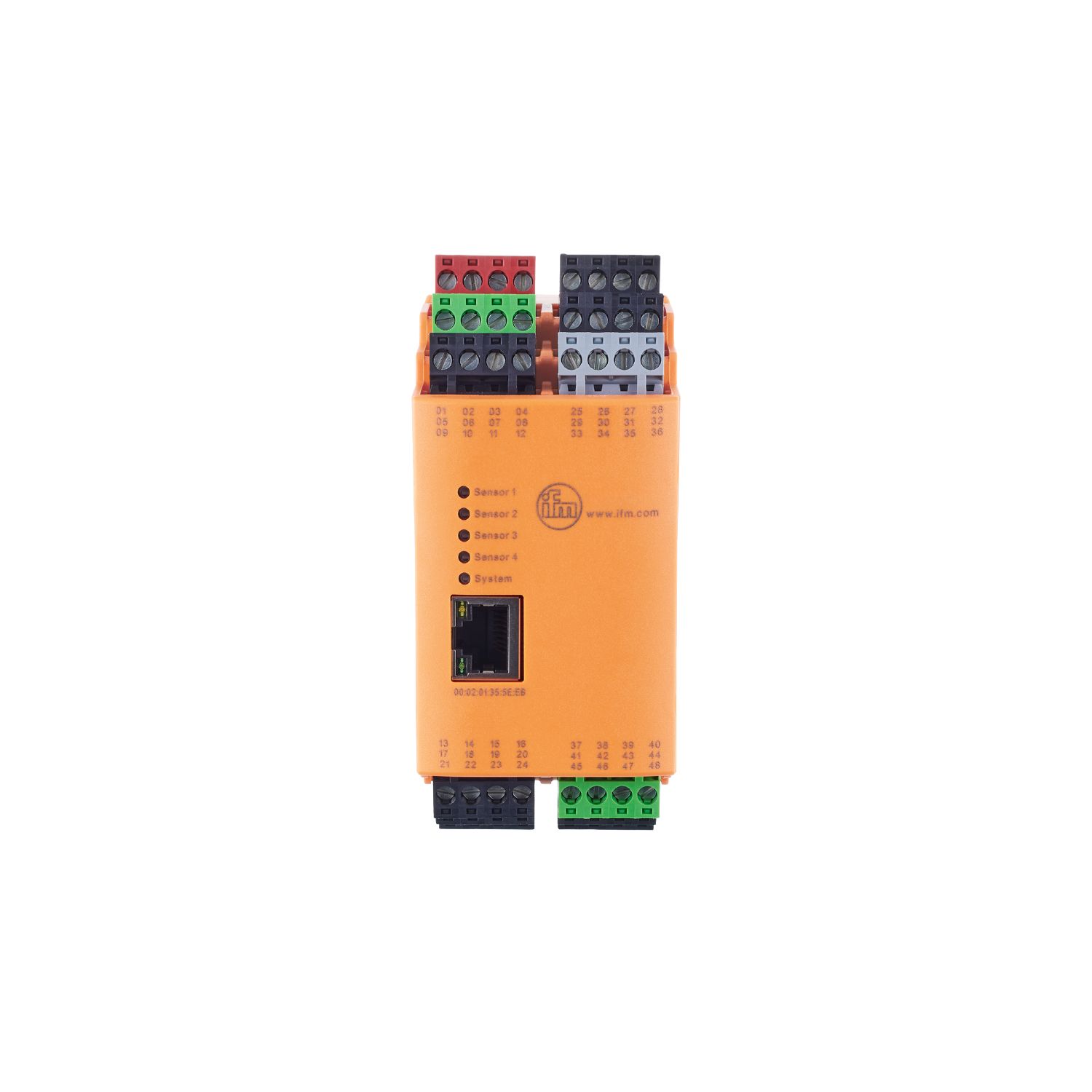

振动分析模块
VSE100
DIAGNOSTIC ELECTRONICS
振动分析模块
VSE100
DIAGNOSTIC ELECTRONICS
- 用于对机械和设备振动的可靠监控
- 根据失衡、滚动元件轴承或齿轮状态的基于条件维护
- 最多 4 个振动传感器进行同时检测的输入
- 预报警和主报警的两个开关输出
- 用于监控进一步测量变量的模拟输入
产品特征
频率范围 [Hz] | 0.1...12000 |
---|---|
通信接口 | Ethernet |
应用
设计 | 通过PC软件参数设定 VES004 |
---|---|
应用 | 持续振动监测 |
电气数据
工作电压公差 [%] | 20 |
---|---|
工作电压 [V] | 24 DC; (如果使用IEPE输入: 24 V + 20%; IEPE = 集成电子压电) |
电流损耗 [mA] | 200; (24 V) |
防护等级 | III |
总的输入/输出
输入和输出总数 | 16; (可配置) |
---|---|
输入和输出总数 | 数字输入数: 8; 模拟量输入数: 2; 动态输入数量: 4; 数字输出数量: 10; 模拟输出数量: 1 |
输入
输入总数 | 10 |
---|---|
数字输入数 | 8; (可配置) |
数字输入输入电路 | HTL |
模拟量输入数 | 2 |
模拟输入(电流) [mA] | 4...20 |
模拟量输入的分辨率 | 12 |
动态输入数量 | 4 |
动态输入 - 信号 | 0...10 mA / IEPE / 4...20 mA |
动态输入 - 分辨率 [bit] | 16 |
动态输入 - 频率范围 [Hz] | 0,1...12000 |
动态输入 - 取样率 [kSamples] | 100 |
输出
输出数量 | 10 |
---|---|
输出信号 | 开关信号; 模拟信号 |
电气设计 | PNP |
数字输出数量 | 10; (可配置) |
输出功能 | 常开/常闭; (可设定参数) |
开关量输出DC电压降最大值 [V] | 2 |
开关量输出DC的持续电流负载 [mA] | 100 |
模拟输出数量 | 1; (可配置) |
模拟电流输出 [mA] | 0...22; (0...10 V) |
负载最大值 [Ω] | 500 |
短路保护 | 有 |
短路保护类型 | 脉冲 |
过载保护 | 有 |
测量/设定范围
频率范围 [Hz] | 0.1...12000 |
---|
接口
通信接口 | Ethernet |
---|---|
协议 | TCP/IP |
工作条件
环境温度 [°C] | 0...70 |
---|---|
存储温度 [°C] | 0...70 |
外壳防护等级 | IP 20 |
认证/测试
EMC电磁兼容 |
|
||||||
---|---|---|---|---|---|---|---|
MTTF [年] | 89 | ||||||
UL认证 |
|
机械技术数据
重量 [g] | 460.6 |
---|---|
外壳 | 塑料外壳 |
安装方式 | 导轨; (TH35/EN60715) |
尺寸 [mm] | 114 x 50 x 105 |
原材料 | PA |
数据存储器
历史记录 | 有 |
---|---|
缓冲式数据存储器 | 有 |
数据存储器类型 | 环存储器; FIFO |
实时时钟类型 | 有 |
存储器位置 | 内部的 |
存储间隔 | min. 1 min |
存储大小 | 881664 数据记录 |
附件
附件(可选) |
|
---|
注释
包装单位 | 1 件 |
---|
电气连接
接口 | 公母接头: ; 电缆长度最大值: 250 m |
---|
