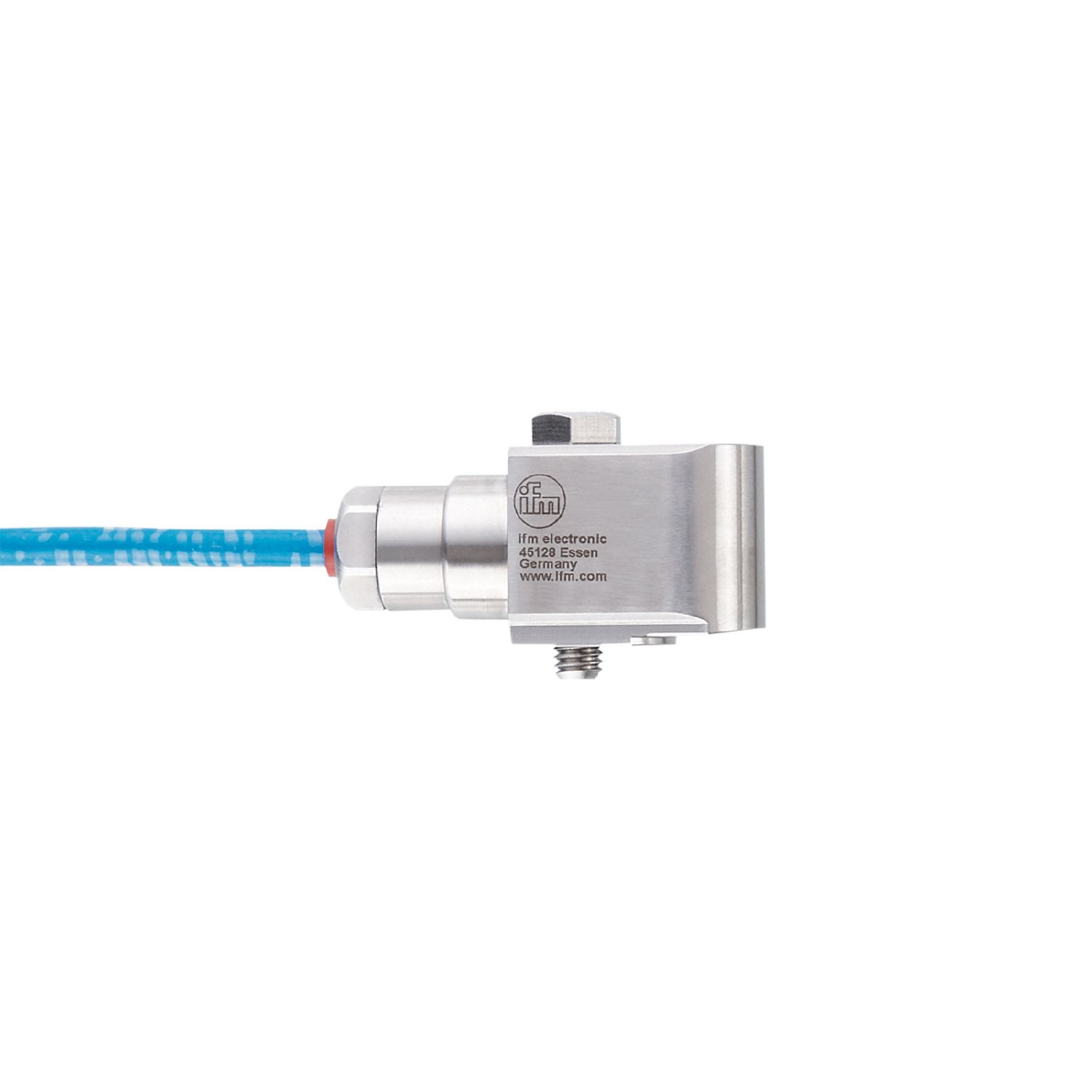

振动传感器
VSP004
VIBRATION SENSOR SUBMERSIBLE
振动传感器
VSP004
VIBRATION SENSOR SUBMERSIBLE
- 用于连接振动传感器的诊断电子元件
- 工作温度范围广，拥有适应严苛工业环境的高防护等级
- 紧凑坚固的不锈钢外壳，高机械过载保护
- 用于对机械和设备振动的可靠检测
- 出色的重复精度和低线性度偏差
产品特征
| 振动测量范围 [g] | -80...80; (连接到VSE振动分析模块时为-50...50 g) |
|---|---|
| 频率范围 [Hz] | 1.5...12000 |
| 测量原理 | 压电 |
| 通信接口 | IEPE |
应用
| 特殊的性能 | 屏蔽的电缆 |
|---|---|
| 设计 | 用于外部振动传感器的振动诊断探头 VSE |
电气数据
| 偏压DC [V] | 10...12 |
|---|---|
| 电流损耗 [mA] | 0.5...8 |
| 绝缘电阻最小值 [MΩ] | 100; (500 V DC) |
| 反相保护 | 有 |
测量/设定范围
| 振动测量范围 [g] | -80...80; (连接到VSE振动分析模块时为-50...50 g) |
|---|---|
| 频率范围 [Hz] | 1.5...12000 |
| 测量原理 | 压电 |
| 噪声密度 [mg] | 0.1 |
| 横向灵敏度最大值 [%] | 5 |
| 最小的测量时间 [s] | 2 |
| 测量轴数量 | 1 |
精度/偏差
| 精确度 | ± 10 % |
|---|---|
| 灵敏度测量范围 | 100 mV/g |
接口
| 通信接口 | IEPE |
|---|
工作条件
| 环境温度 [°C] | -50...150 |
|---|---|
| 存储温度 [°C] | -20...80 |
| 允许最大的相对空气湿度 [%] | 80; (50 °C; 50 % 非凝结) |
| 外壳防护等级 | IP 68; (防水能力高达 100 m 10 bar) |
认证/测试
| EMC电磁兼容 |
|
||
|---|---|---|---|
| 抗冲击 |
|
机械技术数据
| 重量 [g] | 1892 |
|---|---|
| 安装方式 | M8 x 1,25 |
| 原材料 | 外壳: 特种钢 |
| 拧紧扭矩 [Nm] | 8 |
注释
| 包装单位 | 1 件 |
|---|
电气连接
| 电缆: 25 m, PTFE镀层, 蓝色, 屏蔽 |
易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — VSP004-00 — 02.08.2022 —
VSP004 –
VIBRATION SENSOR SUBMERSIBLE
- 1
- M8 x 1.25
电气连接
电缆: 25 m, PTFE镀层, 蓝色, 屏蔽
- 白色
- IEPE +
- 黑色
- IEPE -
- 屏蔽
- 防护电线
