LED信号灯和塔灯

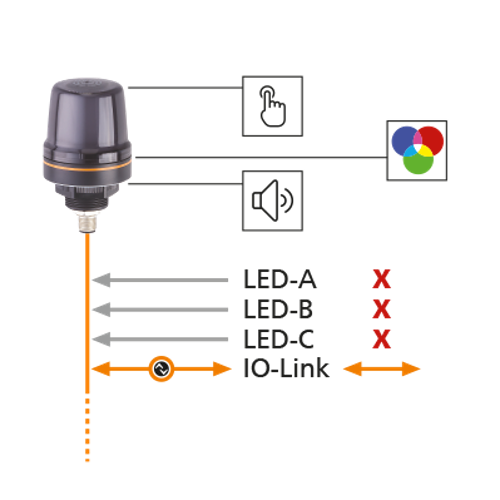

IO-Link模式

当信号灯检测到IO-Link通信时，它会自动启动IO-Link模式。在IO-Link模式下，可以对信号灯进行配置，并通过IO-Link主站与信号灯之间的过程数据通信对其进行控制。

用户可以控制信号灯的颜色和闪烁频率及蜂鸣器声音、开关蜂鸣器以及读取信号灯顶部反馈按钮的状态。

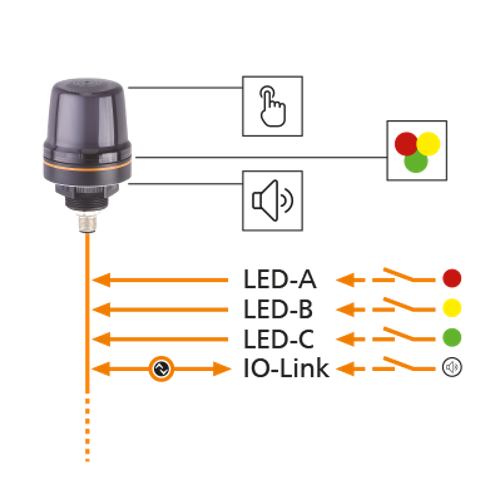

SIO模式：开/关模式

在通过IO-Link进行参数设置期间，用户可以选择模式。若选择了“开/关模式”且IO-Link通信被中断，则信号灯将自动启动SIO模式。

在“开/关模式”下，用户可以为每个信号灯输入选择不同的照明。

可以为每个输入设置颜色、闪烁频率和发光强度。当输入变为高电平信号时，信号灯将按照配置工作。若两个输入同时有高电平信号，则LED-A输入的优先级将比LED-B或LED-C输入更高。

另外，还有一个单独的参数定义了连接器的IO-Link引脚4是用作输入来开启蜂鸣器，还是用作输出来指示反馈按钮的状态。

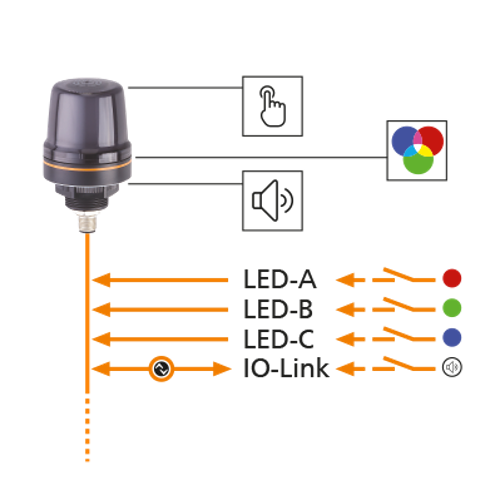

SIO模式：RGB模式

在通过IO-Link进行参数设置期间，用户可以选择模式。若选择了“RGB模式”且IO-Link通信被中断，则信号灯将自动启动SIO模式。

在“RGB模式”下，三个数字量输入的功能都是固定的。每个输入都被分配了三原色之一：红、绿、蓝。

若LED-A输入为高电平信号，则信号灯将为红色。若LED-B输入为高电平信号，则信号灯将为绿色。若LED-A和LED-B这两个输入均为高电平信号，则将使用红色和绿色的组合——黄色。

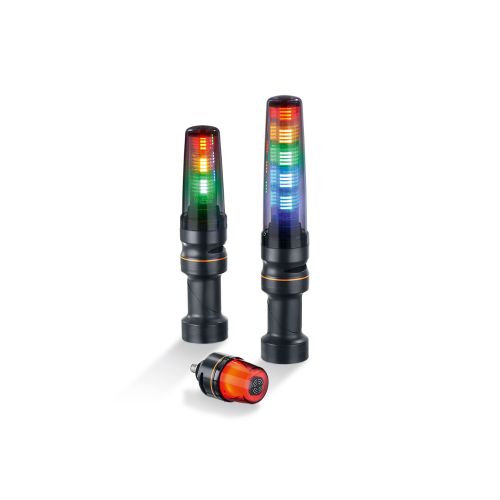

ifm提供了两种不同系列的塔灯：带IO-Link接口的版本和带IO-Link接口和数字量输入（用于控制各灯段）的版本。
利用IO-Link接口，可以快速、灵活地控制每个灯段。可以更改颜色、发光强度和闪烁频率。

某些版本还可以提供额外的数字量输入来控制LED灯段和蜂鸣器。这意味着塔灯也可用在不带IO-Link接口的常规系统中。

不使用IO-Link进行参数设置

得益于设置按钮，某些版本的塔灯也可通过简单的三个步骤进行设置，而无需使用IO-Link。

利用参数设置按钮，可以设置每个LED灯段的以下特性：

• 颜色（红、绿、橙、蓝、紫、绿松、白、黄、关）
• 频率（常亮、慢速/中速/快速低频闪烁、慢速/中速/快速高频闪烁）
• 亮度（100 %，75 %，50 %，25 %）

使用IO-Link进行参数设置

此外，信号灯和塔灯也可方便地通过IO-Link进行配置。因此，可以保存和加载参数集。根据型号不同，共有最多3种工作模式。

开/关模式

在开/关模式下，可以提前定义灯段的颜色，然后单独对其进行开关。此外，每个灯段都可以采用固定的颜色、闪烁频率和发光强度。

RGB模式

RGB模式允许信号灯使用其全面的功能。在该模式下，每个数据位都分配了三种基本色彩之一：红、绿、蓝，这样便可通过写入周期性数据为每个灯段混合所需的颜色。

模拟模式

模拟模式仅适用于5段塔灯，可以在预配置的显示类型中显示0...100%的数值。

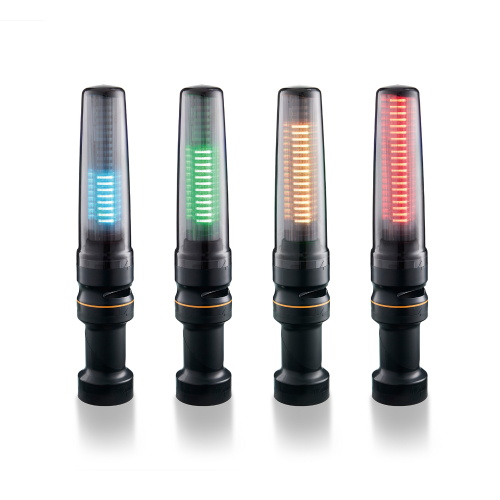

凭借20个可单独控制的LED，该塔灯拥有非常出色的灵活性。该20-LED塔灯可完全通过IO-Link运行，并利用两种不同模式提供众多可能。然而，两种模式都可以使用用户预定义的库来覆盖。

开/关模式/信号灯模式

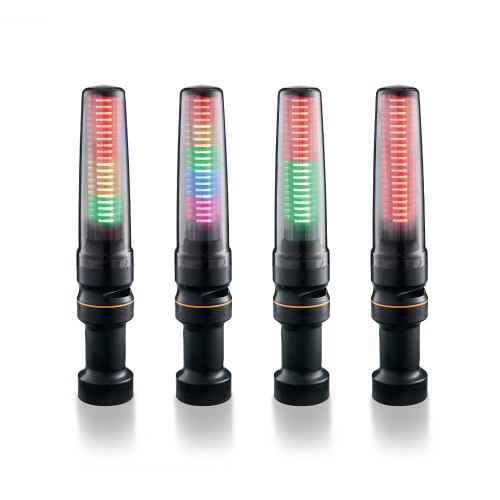

在信号灯模式下，最多可以定义5个灯段。灯段的尺寸、颜色和显示类型（例如常亮或闪烁）各不相同。灯段的尺寸可以由20个可单独控制的LED定义。例如，单个状态的重要性可以通过设置1个包括16个LED的大灯段和2个各包括2个LED的小灯段来指示。为了从视觉上区分灯段并实现更好的可见性，还可关闭每个灯段的最后一个LED，从而将其用作分隔段。

模拟模式/液位计模式

液位计模式可以以条形图的形式显示模拟量值。显示方向可以选择“从下到上”和“从上到下”。对于20个元件的每个元件，都可以定义颜色和显示类型（例如常亮或闪烁）。为了优化在所有环境条件下的感知，可以调整LED发光强度以及带蜂鸣器版本的音量。

3段/5段和20-LED塔灯的安装选项

1段信号灯的安装选项
