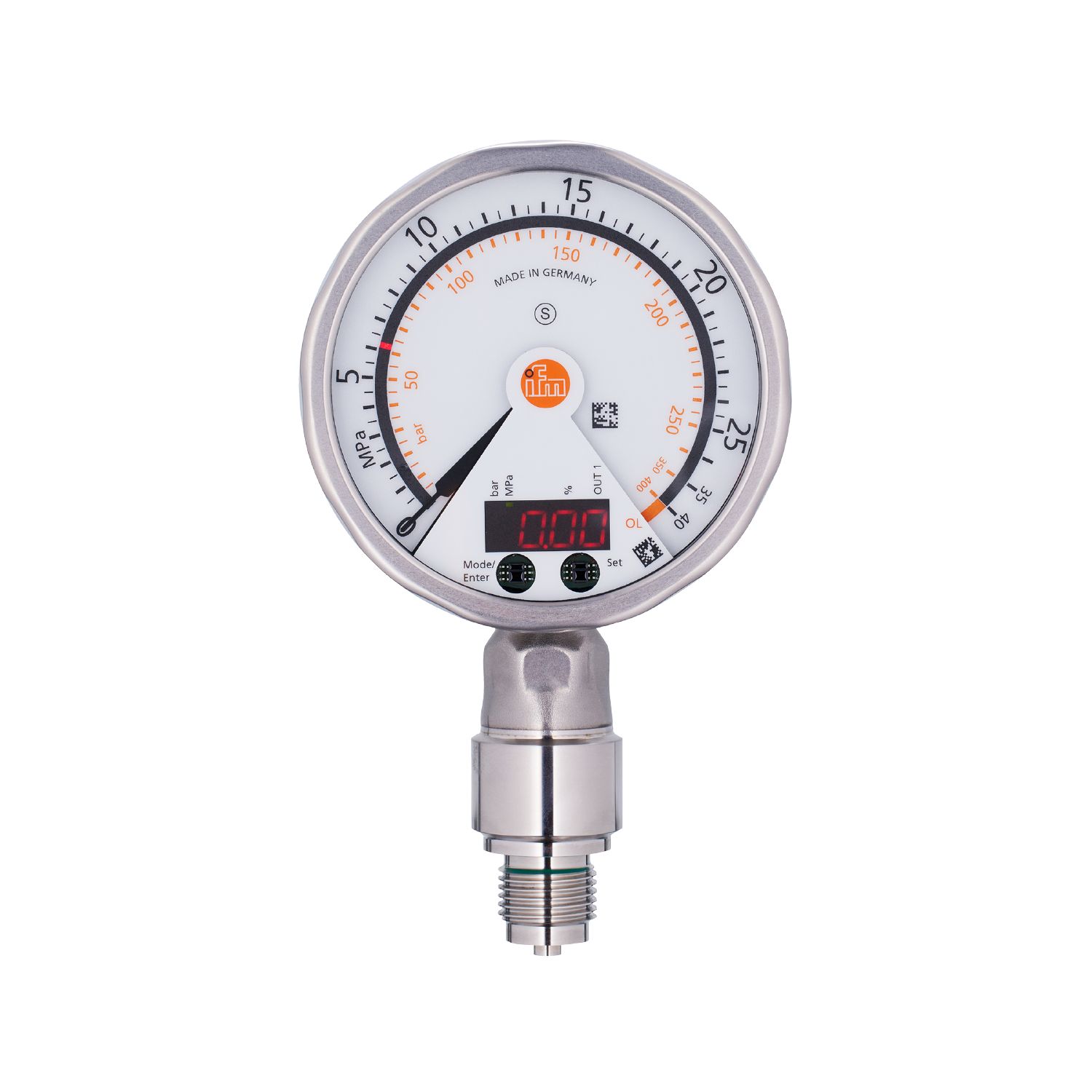

带模拟显示屏的压力传感器

PG2431

PG-250-REB12-MFRKG/US/ /P

带模拟显示屏的压力传感器 PG2431
带模拟显示屏的压力传感器 PG2431
带模拟显示屏的压力传感器 PG2431
带模拟显示屏的压力传感器 PG2431

带模拟显示屏的压力传感器

PG2431

PG-250-REB12-MFRKG/US/ /P

  • 一个单元中集成模拟显示屏、压力开关和变送器
  • 即使距离很远亦具有优秀的可读性
  • 用于开关点指示，带有 LED 条形图的可旋转显示屏
  • 可编程的开关输出和可调整的模拟输出
  • 坚固的不锈钢外壳，适用于严苛的工业环境
  • ce
  • ukca
  • tuev_s
  • cpa
  • cul
产品特征
输入和输出总数 数字输出数量: 1; 模拟输出数量: 1
测量范围
0...250 bar 0...25 MPa
系统接口 螺纹连接 G 1/2 外螺纹
应用
特殊的性能 镀金触点
应用 用于工业应用
介质 液体和气体介质
由条件地适用于 用于气体介质压力> 25 bar仅根据需求
介质温度 [°C] -25...80
爆破压力最小值
1000 bar 100 MPa
抗压强度
600 bar 60 MPa
压力 相对压力
电气数据
工作电压 [V] 18...32 DC
电流损耗 [mA] < 70; (24 V)
绝缘电阻最小值 [MΩ] 100; (500 V DC)
防护等级 III
反相保护 有
开机延迟时间 [s] 6
Watchdog集成看门狗电路 有
总的输入/输出
输入和输出总数 数字输出数量: 1; 模拟输出数量: 1
输出
输出数量 2
输出信号 开关信号; 模拟信号; (可配置)
电气设计 PNP/NPN
数字输出数量 1
输出功能 常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V] 2
开关量输出DC的持续电流负载 [mA] 250
开关频率DC [Hz] 75
模拟输出数量 1
模拟电流输出 [mA] 4...20, 可逆; (可调整量程)
负载最大值 [Ω] (Ub - 10 V) / 20 mA
短路保护 有
短路保护类型 脉冲
过载保护 有
测量/设定范围
测量范围
0...250 bar 0...25 MPa
开关点, SP
1...400 bar 0.1...40 MPa
复原点, rP
0...399 bar 0...39.9 MPa
测量值起点
0...350 bar 0...35 MPa
测量值终点
50...400 bar 5...40 MPa
设定步距
0.5 bar 0.05 MPa
精度/偏差
开关点精度 [测量范围值的%] < ± 0,6; (Turn down 1:1)
重复精度 [测量范围值的%] < ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%] < ± 0,35 (BFSL) / < ± 0,6 (LS); (Turn down 1:1; BFSL = Best Fit Straight Line)
滞后偏差 [测量范围值的%] < ± 0,5; (Turn down 1:1)
长时间稳定性 [测量范围值的%] < ± 0,1; (Turn down 1:1; 每6个月)
温度系数零点 [测量范围值的百分比 / 10 K] < ± 0,3; (0...70 °C)
温度系数量程 [测量范围值的百分比 / 10 K] < ± 0,3; (0...70 °C)
反应时间
反应时间 [ms] < 9
阻尼过程值dAP [s] 0.01...30
用于模拟量输出的阻尼 (dAA) [s] 0.01...30
阶跃函数响应时间 模拟输出 [ms] 28
工作条件
环境温度 [°C] -20...80
存储温度 [°C] -40...100
外壳防护等级 IP 67; IP 69K
认证/测试
EMC电磁兼容
EN 61000-4-2 ESD 4 kV CD / 8 kV AD
EN 61000-4-3 HF电磁场辐射 10 V/m
EN 61000-4-4 Burst 2 kV
EN 61000-4-5 Surge 0,5/1 kV
EN 61000-4-6 射频场感应的传导抗扰度 10 V
CPA认证
准确度等级 Class 1.0
抗冲击
DIN IEC 68-2-27 50 g (11 ms)
抗震
DIN IEC 68-2-6 20 g (10...2000 Hz)
MTTF [年] 97
UL认证
文件数量UL E174189
承压设备指令 良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g] 572.4
原材料 不锈钢(1.4404 / 316L); PA; FKM; PTFE; 观察窗玻璃: 夹层安全玻璃 4 mm
材料(接液部件) Al2O3 (陶瓷); FKM; 不锈钢(1.4404 / 316L)
开关动作寿命 1亿
系统接口 螺纹连接 G 1/2 外螺纹
已集成限制器元件 有
显示器/操作件
显示
显示单位 2 x LED, 绿色
开关状态 LED, 黄色
开关点 LED环(四周可见), 红色
功能显示 字母数字显示, 红色 4位数字
测量值 模拟显示器, 0...350° 当无电源时，指针和显示均看不见
测量值 字母数字显示, 红色 4位数字
带尺度 有
扩大的显示范围(最大值)
400 bar 40 MPa
注释
注释
扩大显示区域内的开关点精度: 测量范围值的1.5 %
包装单位 1 件
电气连接
接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
