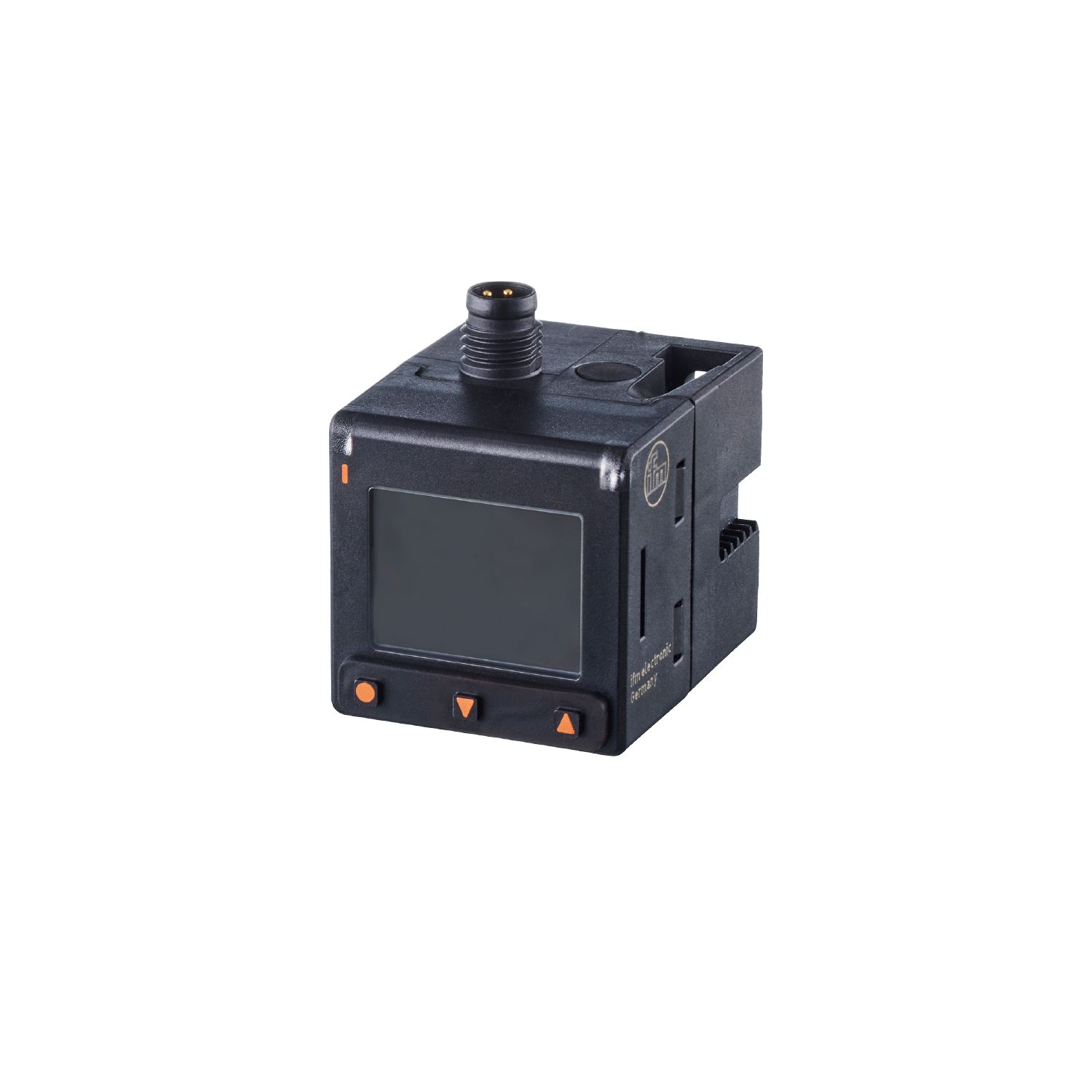

用于气动装置的压力传感器

Name: PQC816
Brand: ifm
SKU: PQC816
Price: 1228.00 CNY

PQC816

PQ-001BKHR18-MFPKG/AS/

用于气动装置的压力传感器

PQC816

PQ-001BKHR18-MFPKG/AS/

气动和压缩空气系统中系统压力的可靠监控
耐极高过压和真空
清晰可见的TFT显示屏
红/绿显示，用于明确标识可接受的范围
带有可编程的开关输出和模拟输出

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数

数字输出数量: 1; 模拟输出数量: 1

测量范围

-1...1 bar

-100...100 kPa

系统接口

螺纹连接 G 1/8 内螺纹 (2x)

应用

特殊的性能

镀金触点

应用

用于工业应用

介质

压缩空气; 氮气（N2）

由条件地适用于

根据需求其他的介质

介质温度 [°C]

0...60

爆破压力最小值

30 bar

3 MPa

抗压强度

20 bar

2 MPa

耐真空 [mbar]

-1000

压力

相对压力; 真空

电气数据

工作电压 [V]	18...30 DC
电流损耗 [mA]	< 30
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
过压保护	有; (< 40 V)
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 1; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; IO-Link; (可配置)
电气设计	PNP/NPN; (可配置)
数字输出数量	1
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2.5
开关量输出DC的持续电流负载 [mA]	100
开关频率DC [Hz]	< 170
模拟输出数量	1
模拟电流输出 [mA]	4...20, 可逆; (可调整量程)
负载最大值 [Ω]	500
模拟电压输出 [V]	0...10 / 1...5, 可逆; (可调整量程)
负载电阻最小值 [Ω]	2000
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

-1...1 bar

-100...100 kPa

开关点, SP

-1...1 bar

-100...100 kPa

测量值起点

-1...0.6 bar

-100...60 kPa

测量值终点

-0.6...1 bar

-60...100 kPa

设定步距

0.001 bar

0.1 kPa

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,5; (Turn down 1:1)
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K: Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 0,5; (Turn down 1:1; 包括线性度、迟滞和可重复性)
线性偏差 [测量范围值的%]	< ± 0.5 %(符合DIN EN IEC 62828-1的限值设置) Turn down 1:1
滞后偏差 [测量范围值的%]	< ± 0,25; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,1; (Turn down 1:1; 每年)
温度系数零点 [测量范围值的百分比 / 10 K]	0,2; (Turn down 1:1)
温度系数量程 [测量范围值的百分比 / 10 K]	0,2; (Turn down 1:1)

反应时间

反应时间 [ms]	6
阻尼过程值dAP [s]	0...4
用于模拟量输出的阻尼 (dAA) [s]	0...99.99

软件/编程

参数设定	显示屏可旋转及关闭; 模拟输出可选及设定; Teach示教功能; 模拟功能; 诊断功能

接口

通信接口

IO-Link

传递类型

COM3 (230,4 kBaud)

IO-Link revision

1.1.3

SDCI标准

IEC 61131-9: 2019-06

外形

Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A), SSP 4.1.1 (0x0010), Quantity detection nach Smart Sensor Profil (0x8014)

SIO模式

有

必需的mater port type

模拟过程数据

二位输出过程数据

处理周期最小值 [ms]

0.6

IO-Link压力分辨率 [bar]

0.0001

IO-Link过程数据（周期性）

功能	位长
压力	16
设备状态	4
SSC1.1	1
SSC1.2	1

IO-Link功能（非周期性）

应用特定标签; 内部温度; 介质温度

支持的DeviceID

运行方式	DeviceID
default	1725

工作条件

环境温度 [°C]	0...60
存储温度 [°C]	-25...85
外壳防护等级	IP 65

认证/测试

EMC电磁兼容

DIN EN 61326-1

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

20 g (10...2000 Hz)

MTTF [年]

392

承压设备指令

良好的工程实践; 可用于稳定的气体液体组2

机械技术数据

重量 [g]	53
原材料	PBT; PC; TPE; 丁晴橡胶; FKM; 黄铜; 硅(镀层)
材料(接液部件)	PBT; FKM; 黄铜; 硅(镀层)
开关动作寿命	五千万
系统接口	螺纹连接 G 1/8 内螺纹 (2x)

显示器/操作件

显示

显示 1"	128 x 96 像素
开关状态	1 x LED, 黄色

显示单位

bar; MPa; mmHg; kgf/cm²

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M8; 译码: A; 触头: 镀金的

图表

Bohrbild

易福门电子(上海)有限公司 • 上海市浦东新区 • 盛夏路61弄1号楼6层 • 邮编: 201203, 总机: 021 3813 4800 • 传真: 021 5027 8669 • 全国电话服务热线 400 880 6651 — 我们保留不提前通知而变更技术参数的权利。 — ZH-CN — PQC816-00 — 19.04.2024 —
