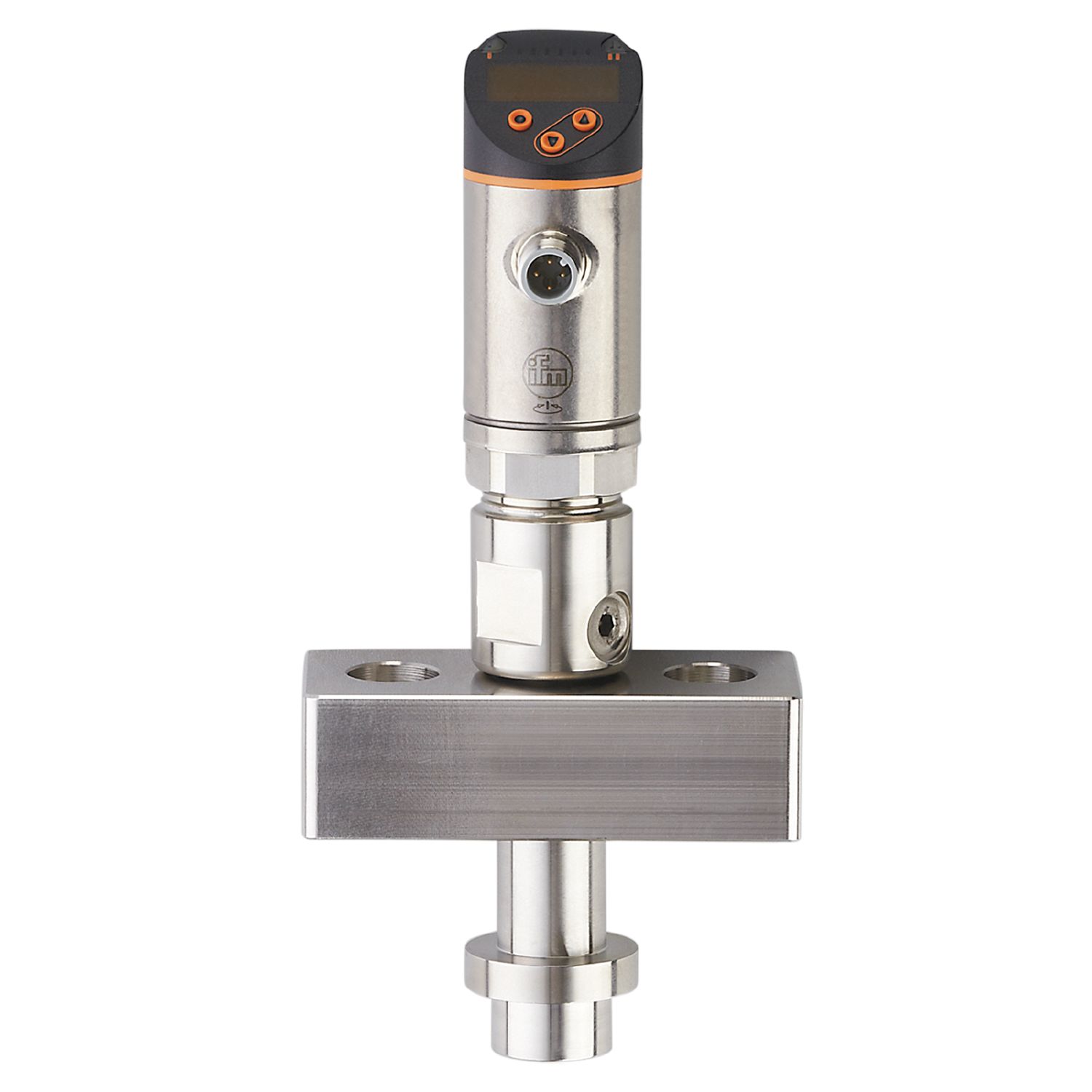

带显示屏的压力传感器

PY9170

PN-600-SE MFRKG/US/ /

带显示屏的压力传感器

PY9170

PN-600-SE MFRKG/US/ /

适用于拌匀均化过程
可编程的开关输出，配有 IO-Link 和可调整的模拟输出
红/绿显示，用于明确标识可接受的范围
管路连接可进行旋转，方便进行最佳的排列

方便的按钮操作或通过IO-Link进行参数设置

产品特征

输入和输出总数

数字输出数量: 2; 模拟输出数量: 1

测量范围

0...600 bar

0...8700 psi

测量范围 [MPa]

0...60

系统接口

均质机连接

应用

特殊的性能

镀金触点

测量元件

隔膜密封

应用

可齐平安装，适用于食品饮料行业

介质

液体和气体介质

介质温度 [°C]

5...90; (详情请参见“图示和图表”章节)

爆破压力最小值

1000 bar

14500 psi

爆破压力最小值 [MPa]

100

抗压强度

800 bar

11603 psi

抗压强度 [MPa]

注意抗压强度

考虑所用的螺丝和密封件的耐压性

耐真空 [mbar]

-1000

压力

相对压力

电气数据

工作电压 [V]	18...30 DC; (按照SELV/PELV)
电流损耗 [mA]	< 35
绝缘电阻最小值 [MΩ]	100; (500 V DC)
防护等级	III
反相保护	有
开机延迟时间 [s]	0.3
Watchdog集成看门狗电路	有

总的输入/输出

输入和输出总数	数字输出数量: 2; 模拟输出数量: 1

输出

输出数量	2
输出信号	开关信号; 模拟信号; IO-Link; (可配置)
电气设计	PNP/NPN
数字输出数量	2
输出功能	常开/常闭; (可设定参数)
开关量输出DC电压降最大值 [V]	2
开关量输出DC的持续电流负载 [mA]	250
开关频率DC [Hz]	< 500
模拟输出数量	1
模拟电流输出 [mA]	4...20; (可调整量程 1:5)
负载最大值 [Ω]	500
模拟电压输出 [V]	0...10; (可调整量程 1:5)
负载电阻最小值 [Ω]	2000
短路保护	有
短路保护类型	脉冲
过载保护	有

测量/设定范围

测量范围

0...600 bar

0...8700 psi

测量范围 [MPa]

0...60

测量值起点

0...480 bar

0...6960 psi

测量值起点 [MPa]

0...48

测量值终点

120...600 bar

1740...8700 psi

测量值终点 [MPa]

12...60

Factory setting / CMPT = 2

开关点, SP

4...600 bar

60...8700 psi

开关点, SP [MPa]

0.4...60

复原点, rP

1...597 bar

20...8660 psi

复原点, rP [MPa]

0.1...59.7

SP与rP间的最小距离

3 bar

40 psi

SP与rP间的最小距离 [MPa]

0.3

设定步距

1 bar

20 psi

设定步距 [MPa]

0.1

Status_B High Resolution / CMPT = 3

开关点, SP

4...600 bar

55...8702 psi

开关点, SP [MPa]

0...60

复原点, rP

1...597 bar

19...8666 psi

复原点, rP [MPa]

0...60

SP与rP间的最小距离

3 bar

37 psi

SP与rP间的最小距离 [MPa]

设定步距

1 bar

1 psi

设定步距 [MPa]

精度/偏差

开关点精度 [测量范围值的%]	< ± 0,4; (Turn down 1:1)
重复精度 [测量范围值的%]	< ± 0,1; (温度波动< 10 K; Turn down 1:1)
特征曲线偏差 [测量范围值的%]	< ± 1; (线性度包括迟滞和重复精度，限值设置符合DIN EN IEC 62828-1)
滞后偏差 [测量范围值的%]	< ± 0,1; (Turn down 1:1)
长时间稳定性 [测量范围值的%]	< ± 0,05; (Turn down 1:1; 每6个月)
温度系数零点 [测量范围值的百分比 / 10 K]	0,2; (5...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]	0,2; (5...80 °C)

反应时间

反应时间 [ms]	< 1.5
可编程的延迟时间dS, dr [s]	0...50
阻尼过程值dAP [s]	0...4
用于模拟量输出的阻尼 (dAA) [s]	0...4
模拟输出响应时间最大值 [ms]	3

软件/编程

参数设定	迟滞/窗口; 常开/常闭; ON延迟、关断延时; 阻尼; 显示单位; 电流/电压输出

接口

通信接口

IO-Link

传递类型

COM2 (38,4 kBaud)

IO-Link revision

1.1

SDCI标准

IEC 61131-9

SIO模式

有

必需的mater port type

A; (当针脚2未连接时: B)

支持的DeviceID

运行方式	DeviceID
Factory setting / CMPT = 2	458
Status_B High Resolution / CMPT = 3	637

注释

更多信息请参见“下载”中的IODD PDF文件

Factory setting / CMPT = 2

外形

Smart Sensor: Process Data Variable; Device Identification, Device Diagnosis

处理周期最小值 [ms]

2.3

IO-Link压力分辨率 [bar]

0.1

IO-Link过程数据（周期性）

功能	位长
压力	14
二进制开关信息	2

IO-Link功能（非周期性）

应用特定标签

Status_B High Resolution / CMPT = 3

外形

Smart Sensor ED2: Digital Measuring Sensor (0x000A), Identification and Diagnosis (0x4000)

处理周期最小值 [ms]

IO-Link压力分辨率 [bar]

0.2

IO-Link过程数据（周期性）

功能	位长
压力	16
设备状态	4
二进制开关信息	2

IO-Link功能（非周期性）

应用特定标签

工作条件

环境温度 [°C]	5...80
存储温度 [°C]	-40...100
外壳防护等级	IP 67

认证/测试

EMC电磁兼容

DIN EN 61000-6-2
DIN EN 61000-6-3

抗冲击

DIN EN 60068-2-27

50 g (11 ms)

抗震

DIN EN 60068-2-6

10 g (10...2000 Hz)

MTTF [年]

146

机械技术数据

重量 [g]	1444.2
原材料	不锈钢（630/1.4542 /17-4 PH）; 不锈钢(1.4404 / 316L); 不锈钢(1.4435 / 316L); PBT+PC-GF30; PBT-GF20; PC
材料(接液部件)	不锈钢(1.4435 / 316L)
开关动作寿命	6千万
系统接口	均质机连接

显示器/操作件

显示

显示单位	3 x LED, 绿色 (bar, psi, MPa)
开关状态	2 x LED, 黄色
测量值	字母数字显示, 红色/绿色 4位数字

注释

包装单位	1 件

电气连接

接口	接插件: 1 x M12; 译码: A; 触头: 镀金的

图表

X	环境温度
Y	介质温度
