Meckatzer——使用IO-Link进行改造

食品行业
饮料 啤酒
工业4.0
联网
工業通信
IO-Link AS-Interface 控制柜
应用报告

Meckatzer啤酒厂的现代化设备

该啤酒厂采用其自有的独特设备来生产用于其Radler饮料的柠檬水。水、柠檬香精、柠檬酸、葡萄糖浆和碳酸将在这里以预定义比例混合。最初,计量过程使用隔膜泵和Simatic S5控制器进行。

然而,使用隔膜泵进行计量非常容易出错,且控制系统已然过时。因此,该啤酒厂决定对工厂进行现代化改造。凭借集成的ifmIO-Link 主站 和传感器以及调速计量泵,目前该啤酒厂的面貌已经焕然一新。

由于近几年ifm产品都配备了IO-Link技术,并且该技术非常强大,因此显然我们也可将其用于完整的项目。

Tobias Rossmann Meckatzer啤酒厂项目经理

关于Meckatzer

Meckatzer 是一家位于施瓦本 (Swabia) 西部的家族经营啤酒厂,早在1853年便已成立并一直运营至今。许多远近的啤酒鉴赏家都喜欢 Meckatzer的特色啤酒。在现代化改造方面,该公司依赖ifm的IO-Link组件。

由于近几年ifm产品都配备了IO-Link技术,并且该技术非常强大,因此显然我们也可将其用于完整的项目。

Tobias Rossmann Meckatzer啤酒厂项目经理

关于Meckatzer

Meckatzer 是一家位于施瓦本 (Swabia) 西部的家族经营啤酒厂,早在1853年便已成立并一直运营至今。许多远近的啤酒鉴赏家都喜欢 Meckatzer的特色啤酒。在现代化改造方面,该公司依赖ifm的IO-Link组件。

位于德国Meckatz的Meckatzer啤酒厂项目经理兼PLC程序员Tobias Rossmann接受了ifm采访。

Rossmann先生,您是如何知道IO-Link的?

Tobias Rossmann: Tobias Rossmann: Meckatzer啤酒厂与ifm已经密切合作多年,并曾多次参与过现场测试。由于近几年ifm产品都配备了IO-Link技术,并且该技术非常强大,因此显然我们也可将其用于完整的项目。鉴于目前我们工厂的规模仍然可控,因此这对我们来说是个很好的切入点。

你们使用哪些组件和系统?

Tobias Rossmann: Tobias Rossmann: 我们所有传感器都通过3个AL1103 Profinet IO-Link主站连接到Siemens SIMATIC S7-1500。此外,我们还使用了带有Profinet控制器的Bürkert阀岛。遗憾的是,最初在项目启动期间我并不知道IO-Link阀岛,否则在这方面我也会使用IO-Link技术。现在我知道Festo等公司也提供IO-Link阀岛。

你如何进行设置呢?

Tobias Rossmann: 我从ifm网站下载Siemens S7 TIA手册。 我想说,这真的很棒!只要对编程有基本的了解,就能很快掌握这些手册和IODD说明。我在办公室工作站就把柠檬水生产设备设置好了。

"LR Device" 程序对于S7中的集成而言非常实用,尤其是在澄清基本问题方面,例如哪个传感器连接到哪个位置的哪个端口、显示的过程值是否与PLC模块一致等。

与传统系统相比,控制柜如何设置?

Tobias Rossmann: Tobias Rossmann: 控制柜的设计可以说是万无一失的。与采用传统终端 的控制柜设置相比,其错误率为零。我们使用预接线的M12电缆进行系统接线,速度要快得多。我们选择的控制柜相当大,因此仍然能提供足够的空间。IO-Link系统 的另一大特点是IO-Link主站的模块化设计。若未来需要混合更多的配方,例如天然浑浊的柠檬水,控制柜将仍有相应的空间来安装额外的变频器。

你们选择哪些传感器和适配器?

Tobias Rossmann: Tobias Rossmann: 我们在内部进行管道连接和焊接。对于小管道来说,Aseptoflex-Vario T型接头(DN15订货号为E33252 ,DN25订货号为 E33250 )非常实用。我们的机械工还对 SM系列流量传感器的安装适配器(订货号E40230等)进行了修改,使其与整个工厂设计完美融合。

在储罐上,我们决定为 LMT100 点液位传感器使用 Aseptoflex-Vario焊接适配器和G 1/2密封锥面。

您认为IO-Link系统的应用前景如何?

Tobias Rossmann: Tobias Rossmann: 我们工厂目前已经有两个IT网络正在运行。未来,我们还准备在工厂再集成一个AL1103 Profinet IO-Link主站,例如用于化学品分配系统的ifm现场测试设备。我们肯定会继续寻求这种改进,尤其是在啤酒厂的能源数据采集方面,包括压缩空气消耗量和所有用水的计量。我们希望逐渐过渡为使用采用IO-Link连接的ifm流量传感器。

Rossmann先生,非常感谢您接受这次采访。

下载应用报告 (pdf)

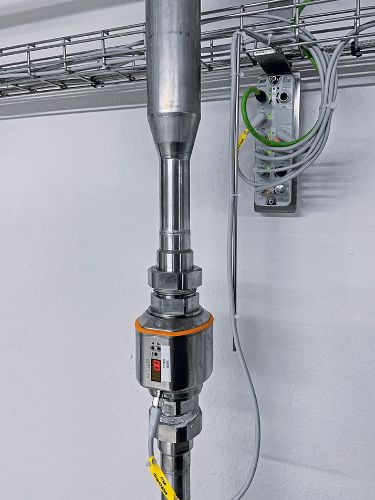

流量传感器通过IO-Link将多个测量值发送到控制系统。

ifm帮助您取得了哪些成功?

您是否使用ifm硬件或软件实施过有趣的应用?我们的传感器是如何帮助您优化过程操作的?请告诉我们!我们非常乐意展示您的解决方案,并与广大用户分享您的专业知识,当然,这一过程是免费的。

ifm的IO-Link系统

使用ifm的IO-Link系统进行点对点通信

IO-Link由领先的传感器、执行器和控制器制造商开发,是一种不受现场总线限制的标准化自动化接口。它无需复杂的寻址,即可为用户实现点对点连接。以前仅限于简单的开关量信号或模拟量数值的二进制开关现已开发成为智能传感器。
