气缸传感器
适用于气缸的传感器

适用于气缸的传感器

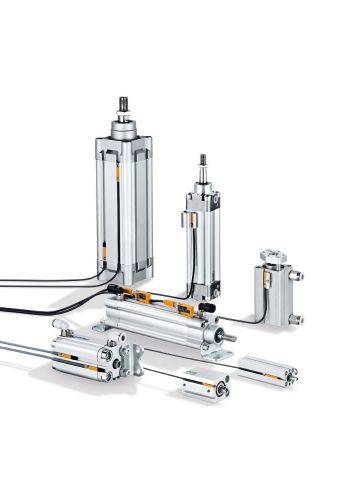

气缸传感器用于对气缸中的活塞进行位置检测。它们直接安装在气缸上，并透过采用不可磁化材料（如铝、黄铜或不锈钢）的外壳壁来检测固定在活塞上的环形磁铁。它们既可直接安装在T型槽和C型槽气缸上，又可适配安装在圆形、拉杆、型材管或梯形槽气缸上。

无需适配

T型槽气缸
C型槽气缸

需要适配

型材和拉杆气缸
清洁线气缸
梯形槽气缸
制造商特定的气缸槽

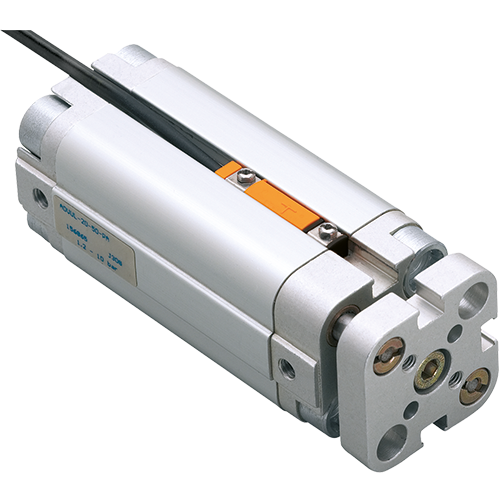

T型槽气缸

T型槽是气缸中使用最广泛的沟槽。通常，ifm T型槽传感器安装时无需任何附件。这些传感器可以直接按入沟槽中并使用固定夹具固定。
气缸传感器无需附件即可安装在宽5.1-5.7 mm的T型槽中。夹具的有效高度应为3.3到4.5 mm。

气缸	截面积	典型制造商
		Festo ADN Festo DSBC Festo AEVC SMC CP95

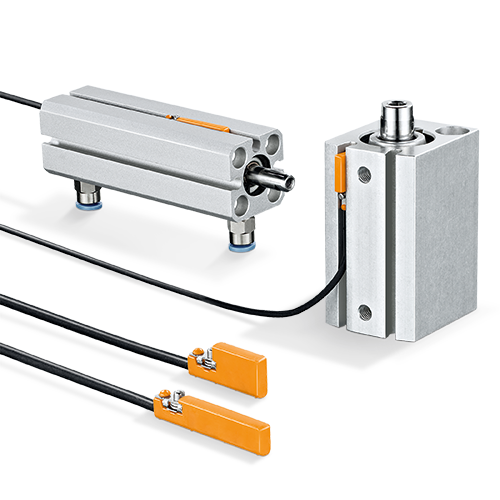

C型槽气缸

C型槽尤其在亚洲地区使用广泛。通常，ifm C型槽气缸传感器安装时无需任何附件。这些传感器可以直接按入沟槽中并使用固定夹具固定。
C型槽传感器也可使用T型槽适配器E11928安装在T型槽中。
这些气缸传感器无需附件即可安装在宽3.0到3.3 mm的C型槽中。夹具的有效高度应为3.0到4.0 mm。

气缸	截面积	典型制造商
		Festo ADN-S SMC CP96 SMC C55 SMC CQ2

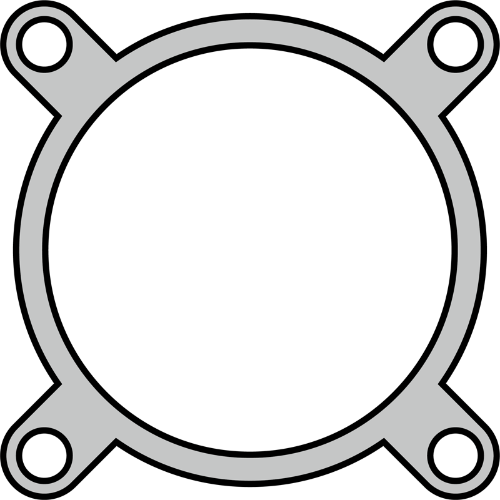

型材气缸或拉杆气缸

原则上，型材气缸和拉杆气缸的结构是相似的。如果气缸中没有额外沟槽，则需使用附件来安装气缸传感器。我们提供的附件是专为ifm T型槽传感器量身定制的。必须根据夹具宽度来选择安装附件。

气缸	截面积	典型制造商
		Festo SMC C96

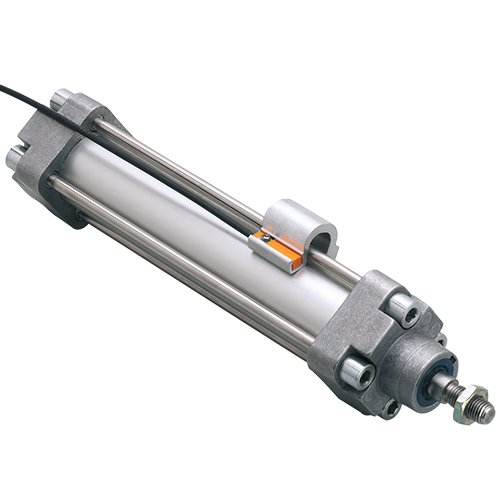

用于安装在型材气缸和拉杆气缸上的适配器

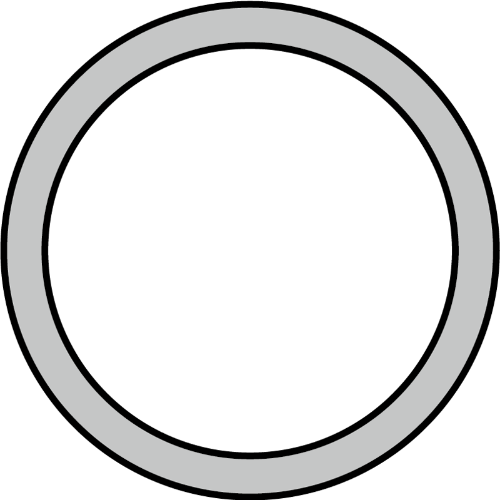

清洁线气缸

清洁型气缸既没有固定槽，又没有拉杆等固定元件。因此，需要额外使用附件来适配T型槽气缸传感器。具体附件依活塞直径和材料的不同而异。

气缸	截面积	典型制造商
		Festo DSNU SMC C85

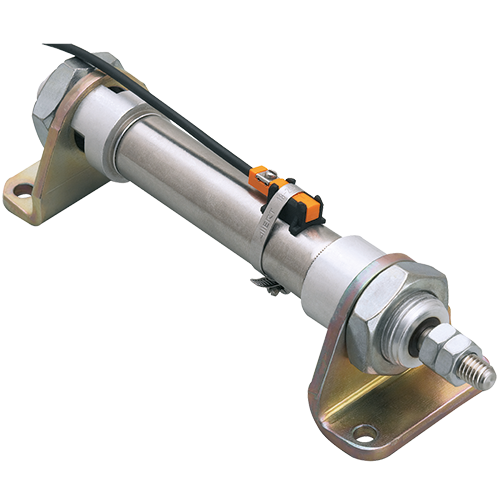

用于安装在清洁线气缸上的适配器

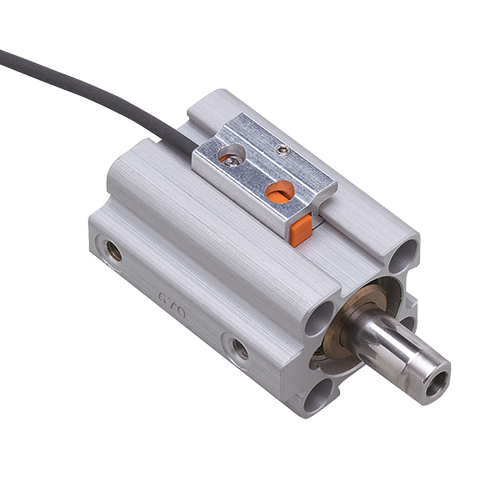

梯形槽气缸

梯形槽或燕尾槽通常比传统的T型槽更宽。因此，需要使用附件来安装T型槽气缸传感器。具体附件依气缸槽的宽度不同而异。

气缸	截面积	典型制造商
		Festo DSNU SMC C85

用于安装在梯形槽气缸上的适配器

制造商特定的气缸槽

除了市面上常用的气缸类型外，还经常有一些制造商特定的气缸槽。我们可以提供定制适配器来将T型槽传感器安装在这类气缸上。

用于安装在制造商特定气缸上的适配器

按应用选择

应用	优势	跳转到产品
焊接	连接器涂有Safecoat防锈剂 PTFE导管可防止被焊接飞溅物损坏	焊接应用
高压清洗	防护等级达IP69K PVC电缆	潮湿区域
适用于危险区域	用于本安电路需要Namur开关放大器适用于所有防爆区域	Atex II 1 D / G
	适用于22区	Atex II 3 D
	适用于2区	Atex II 3 G
