振动分析模块的应用

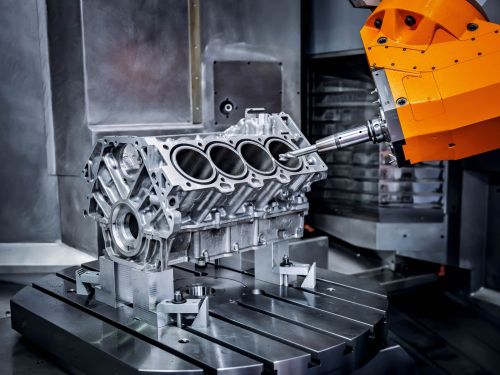

机床

在金属块加工过程中会产生很大的加工力。同时，机床必须保持较高的生产速度和稳定的生产质量。初期损坏会对机器零件、工具和产品质量状况产生直接影响。

VSA或VSM型振动传感器与VSE振动分析模块相结合，可以在早期阶段检测到此类损坏，并在第一时间报告损坏信息。

动态监测各种设备状态可实现过程状态和机器状态的可靠监测，精确监测不平衡的增加、刀具磨损、主轴轴承和碰撞引起的突然冲击，从而防止出现代价高昂的继发性损坏。VSE振动分析模块具有1毫秒的快速响应时间，能够可靠地保护您的机器。通过灵活集成通用现场总线接口，确保了振动分析模块和机器控制器之间的无缝交互。振动分析模块专为实现机床的全面状态监测、过程监测和可靠保护而设计。

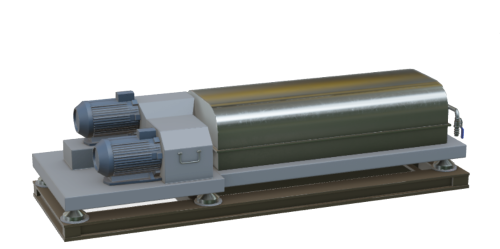

卧螺离心机

卧螺离心机是专为从液体中沉淀和分离固体颗粒或悬浮固体而设计的离心机，广泛应用于诸多行业，包括废水处理、食品和饮料、化工和制药行业以及重工业（石油和天然气、采矿和矿产）。

卧螺离心机会受许多不同振动频率（不平衡、轴承频率、齿轮频率、液体振动、与工艺相关的振动和机器共振）的影响。这些振动可以通过机器上的振动传感器进行检测，并由高分辨率VSE振动分析模块根据相关工艺状态进行分析、分离和动态监测。

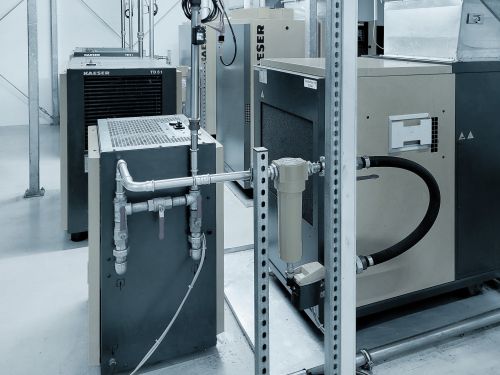

螺杆式和往复式压缩机

螺杆式和往复式压缩机是根据容积原理压缩气体或蒸汽来增加压力的机械装置。它们是多个工业部门不可或缺的设备，用于压缩空气的定向供应、制冷剂压缩、气体输送（例如氨）和许多其他生产过程。通常，这些类型的压缩机具有可变参数（速度、流量、标称压力、进气量、介质温度、输出）和复杂的传动装置（电动机、多齿轮级、螺杆/活塞、出口阀），并牢固安装在复杂的系统中。往复式和螺杆式压缩机的这些运行特点给可靠的状态监测带来了重大挑战。

VSE振动分析模块可以动态监测不平衡的增加、轮齿损坏、轴承损坏或金属部件摩擦的增加。由于VSE兼容模拟量输入，现有的压力或流量信号可以用作辅助变量来支持监测任务。使用电流变送器（ZJF056），电机电流可以用作负载变化的触发条件。这些电流变送器采用标准4-20 mA输出信号，可以与VSE的模拟量输入进行连接，实现与负载相关的振动监测。振动分析模块可根据DIN ISO 20816-3/-7、ISO 7919-3和VDI 3836标准进行振动测量和评估。

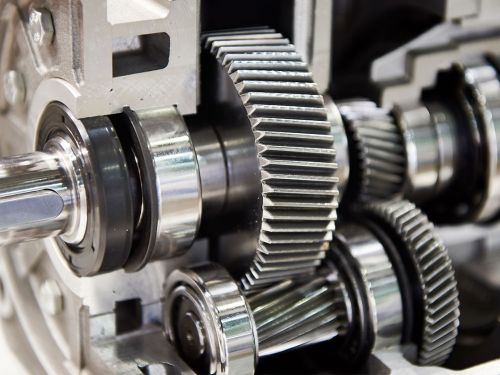

变速箱

变速箱是几乎所有工业系统不可或缺的组成部分。变速箱属于机械或机电部件，使用传动装置来传递并增加或降低电机或驱动系统的速度和扭矩。

传动相互作用、机械力、不同的轴和轴承基座，这些因素使得振动分析成为一项棘手挑战。我们的VSE振动分析模块可以动态监测不同的传动比。此外，使用窄带分析方法可以轻松、可靠地监测单个部件。

仓储系统

自动仓储系统（ASRS）是轨道导向的运输车辆，用于在高层货架仓库中运输物品并跨接垂直距离。

承重结构的提升装置、导轨和偏转滚轮需要承受高动态载荷，因此可能会出现损坏。一旦出现计划外停机，就会对货物流转产生重大影响，并导致高昂的后续成本。

可靠的ASRS状态监测解决方案的一个重要特征是，具有利用速度或光学触发信号等辅助变量来执行动态监测的能力，而VSE 振动分析模块正是完成这项工作的完美选择。

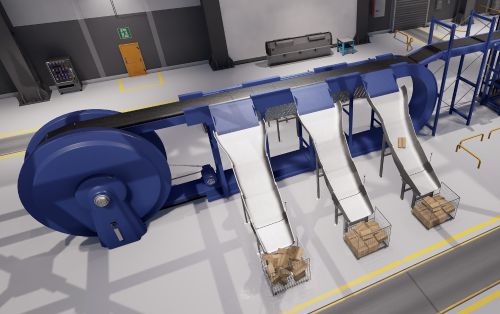

交叉带分拣机

交叉带分拣机能够快速、准确、高效地分拣数千个包裹，保证了现代物流和配送中心的运营效率。

如果在旺季（如圣诞节或促销周）发生任何意外故障，都有可能导致交货时间延长和整个供应链中断，最终导致相当大的经济损失。

VSE振动分析模块可以在不到一秒的时间内触发紧急停机，以避免对运输的货物或推车造成突发性间接损坏。

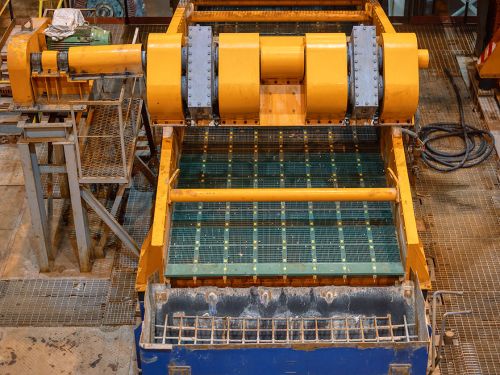

振动输送机

振动输送机或筛分机用于对固体材料（岩石、矿物、废物等）进行分拣和分类。

机器通过振动设备、齿轮和驱动装置进行圆周运动，因此需要承受巨大的力。其中状态监测起着至关重要的作用，可确保过程的可靠性，并且避免因过载而导致计划外停机。高材料应力或弹簧元件断裂会对机器结构产生直接影响，引起自然共振，并导致代价高昂的继发性损坏。

VSE振动分析模块可对不同的过程条件和特殊的工作频率进行动态监测，并与机器控制器建立强大的网络连接，因此是此类应用的不二之选。

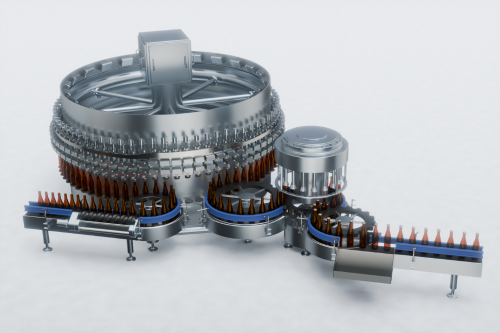

灌装系统和灌装线

食品和饮料行业是我们社会不可或缺的一部分，灌装系统等重要的生产设施也是如此。

灌装系统基本上由一个驱动电机、一个或多个蜗轮、一个星轮和带有多个轴承基座的不同驱动轴组成。

我们的振动分析模块内含特定频率的实时分析功能，可以对这种关键设备进行针对性监测。饮料罐或瓶子碰撞引起的过程噪声对测量任务不会有任何影响，不同驱动轴的动态速度也没有影响。

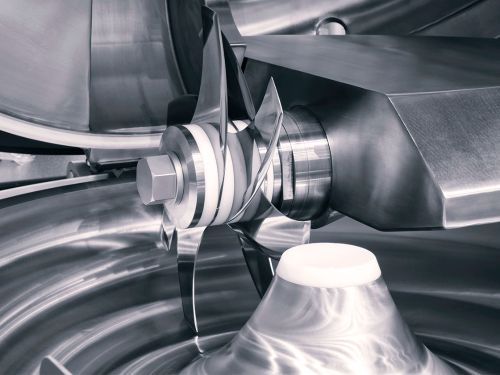

工业搅拌机

工业搅拌机是适用于诸多工业领域的多功能设备，例如用于混合液体或切碎固体材料。它们通常被用于食品和饮料行业、电池生产、废水处理以及其他化学和制药领域。

异质材料会导致载荷分布不均，这很容易造成搅拌部件的不平衡。混合过程引起的高负荷也会直接影响滚动部件的轴承和驱动齿轮，长期以往将损坏机器。尤其是在食品工业中，搅拌部件磨损或轴封泄漏会导致产品中出现异物。因此，状态监测不仅对于评估机器的健康状况必不可少，而且对于保证产品质量也至关重要。

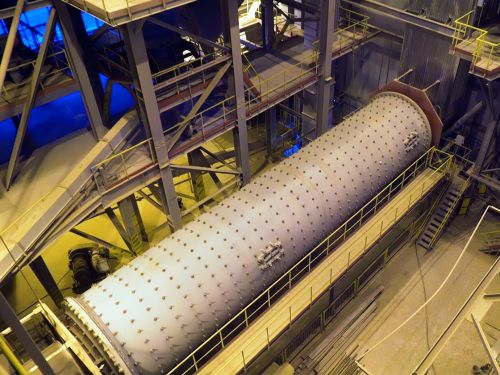

粉碎机和研磨机

粉碎机和研磨机被用来将现有产品或原材料粉碎成更小的碎片。这些机器通常是木材加工、回收和塑料行业以及汽车行业和铸造厂的关键设备。

粉碎机有许多不同类型，例如锤式粉碎机、切碎机或压碎机，它们通常需要承受非常高的力和负载。机器的结构部件，包括滚柱轴承、轴和减速齿轮，会持续受到这些力的影响。

其中VSE振动分析模块承担着抑制加工过程引起的强烈振动的重要功能。窄带监测和触发测量在这些应用中的优势尤为明显。

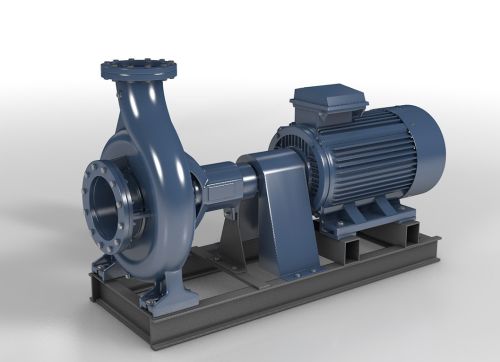

泵监测

我们的振动系统能够可靠地检测不对中、气蚀、轴承损坏或摩擦增加等问题，以避免发生计划外停机。无论是化工行业危险区域使用的泵（VSP01A），还是采矿业使用的潜水泵（VSP004），我们都能针对各种应用提供合适的解决方案。
